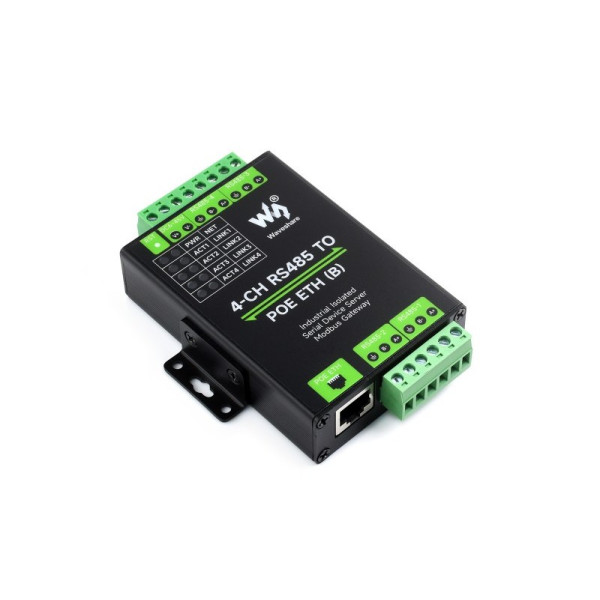

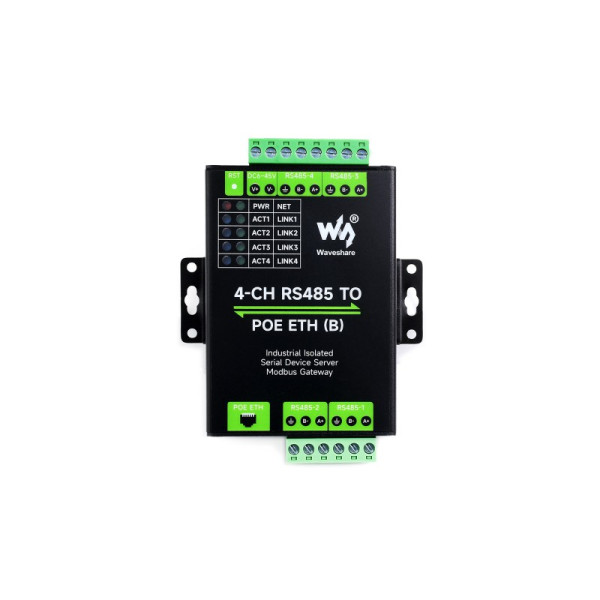

Адаптер 4-CH RS485 TO POE ETH (B) (26361)

Адаптер 4-Ch RS485 to RJ45 – это промышленный модуль для подключения устройств с выходом RS485 к Ethernet через интерфейс RJ45, имеющий функцию питания через сетевой порт (PоE). Он обеспечивает простой способ связи между RS485 и портом RJ45 Ethernet и поддерживает настройки через веб-страницу. 4-канальный RS485 к RJ45 Ethernet Serial Server – это мощный и надежный инструмент для обеспечения связи и управления промышленными устройствами через сеть Ethernet.

Основные особенности:

• 4-канальный RS485 может работать независимо, не влияя друг на друга одновременно, обеспечивая более эффективную передачу данных
• Сочетание нескольких функций в одном, включая последовательный сервер, шлюз Modbus, шлюз MQTT и RS485 в JSON и т.д.
• Использует винтовую клемму для стабильного входного питания
• Имеет конструкцию корпуса для настенного крепления и монтажа на рейке

Технические характеристики:

• Тип продукта: шлюз Modbus, последовательный сервер, шлюз MQTT
• Основная функция: двунаправленная прозрачная передача данных между RS485 и Ethernet
• Интерфейс связи: порт RS485×4, порт Ethernet×1
• Источник питания: винтовая клемма DC 6~45 В, или через порт PoE
• Защита изоляции: изоляция питания, изоляция сигнала
• Связь:

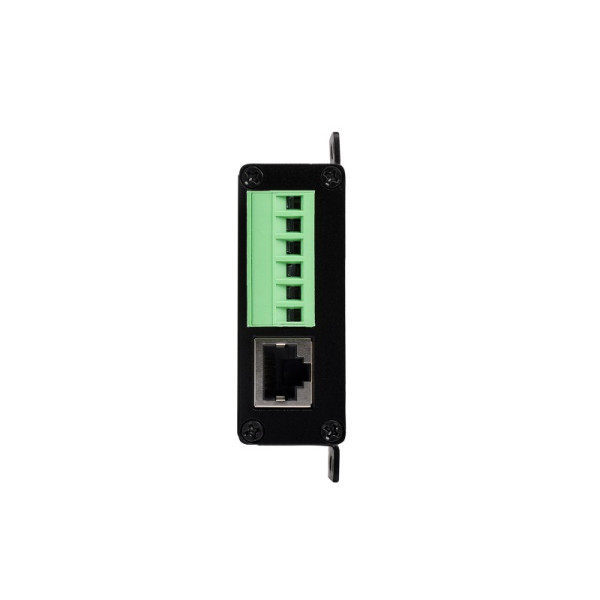

• Ethernet RJ45 с поддержкой PoE, совместимый со стандартом IEEE 802.3af, разъем RJ45 с автоматическим согласованием 10/100 МБ, защита от перенапряжения 2 кВ
• Последовательный порт: Изолированный RS485 (4 канала могут получать и передавать независимо одновременно)
• Скорость передачи: 300 ~ 115 200 бит/с
• Бит четности: нет, нечетный, четный, отметка, пробел
• Бит данных: 5~9 бит
• Контроль потока: Н/Д
• Протокол: ETHERNET, IP, TCP, UDP, HTTP, ARP, ICMP, DHCP, DNS
• Конфигурация: хост, веб-браузер, библиотека функций управления устройством
• Метод связи: прямая связь TCP/IP, VCOM
• Режим работы: TCP-сервер, TCP-клиент (совместимо с TCP-сервером), UDP, UDP multicast

Основная функция – двунаправленная прозрачная передача данных между 4-канальным RS485 и Ethernet

Промышленная конструкция на рейках с поддержкой настенного крепления обеспечивает компактный размер и легкую установку.

Поддержка шлюза Modbus
Подходит для обновления сети Modbus, может использоваться со специальным программным обеспечением конфигурации

Несколько режимов связи
Поддерживает TCP Server/TCP Client/UDP Multicast/UDP Mode

* Примечание. Этот модуль является 4-канальным, и каждый канал поддерживает вышеуказанные функции по отдельности

MQTT/JSON к Modbus обеспечивает более гибкое преобразование между разными протоколами.

При использовании в качестве шлюза MQTT устройства могут загружать последовательные данные на MQTT-сервер по протоколу MQTT через прозрачную передачу, поддерживаемые серверы, включая Baidu Cloud MQTT, Alibaba Cloud MQTT, China Mobile OneNet и т.д. Полученные Modbus RTU или нестандартные последовательные данные могут быть проанализированы в формате JSON и упакованы в пакет данных MQTT для загрузки.

При использовании в качестве шлюза сбора данных JSON устройства можно подключать к инструментам сбора данных через соединение RS485, затем автоматически получать данные, преобразовывать данные в формат JSON и, наконец, отправлять их на сервер. Полученные данные поддерживают Modbus RTU 645 instrument 97 версии, 645 instrument 07 версии, а также разного рода нестандартные протоколы RS485. Формат загруженных данных можно настроить через хост, а протокол загрузки JSON может быть протоколом MQTT, HTTP POST, HTTP GET и т.д.

Поддержка повторного опроса нескольких хостов: различные сетевые устройства будут определены и соответствовать соответственно, нет проблем с перекрестными помехами при общении с несколькими сетевыми устройствами

Устаавливаемый пользователем пакет Heartbeat/регистрация для облачной связи и идентификации устройств

Поддержка протокола NTP – получение информации о времени сети для последовательного вывода или загрузки данных

Методы нескольких конфигураций: поддерживает конфигурацию веб-браузера, получение динамической IP через DHCP, адрес сервера подключенного домена протокола DNS

Встроенный источник питания и изоляция сигнала обеспечивают стабильное напряжение с высокой надежностью и сильной защитой от помех. Встроенный TVS может эффективно подавлять скачок напряжения и переходное пиковое напряжение в цепи, молниезащиту и защиту от электростатического разряда. Встроенный плавкий предохранитель и защитный диод для обеспечения стабильного выходного тока и напряжения, предотвращения превышения тока и перенапряжения, улучшения защиты от ударов

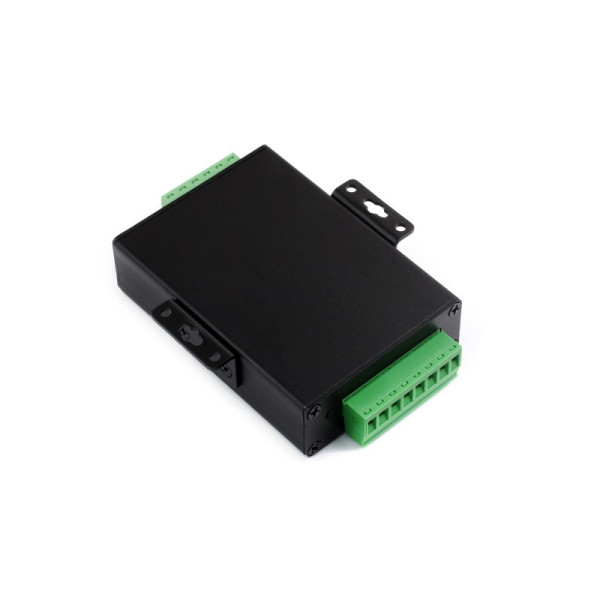

Имеет прочный, модный и приятный на ощупь корпус из алюминиевого сплава с пескоструйной обработкой и анодным окислением.

Габаритные размеры: 91 мм х 64,5 мм х 24,2мм

Вес: 0,230кг

Комплект поставки:

1. 4-CH RS485 TO POE ETH (B) x1
2. Пряжка на DIN-рейку x1
3. Отвертка x1
4. Пакет винтов х1 шт
