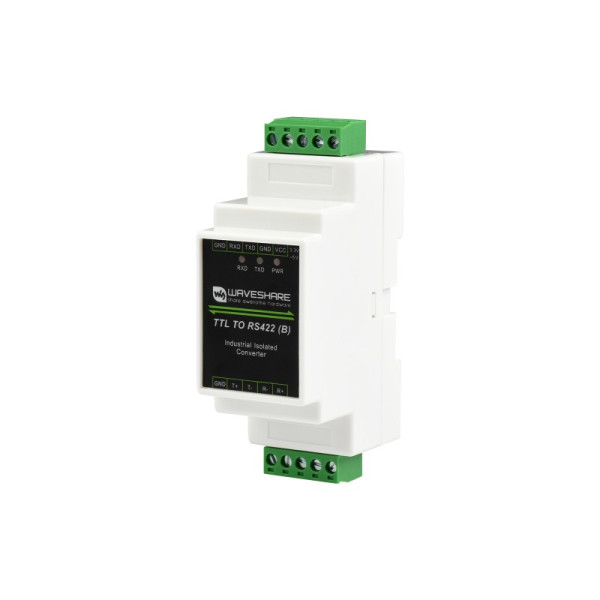

Адаптер TTL TO RS422 (B) (23652)

Адаптер TTL TO RS422 (B) (23652) – это устройство, предназначенное для преобразования сигнала из TTL в RS422 и его изоляции от других элементов системы. Он имеет защиту от перенапряжения и несколько уровней изоляции, обеспечивающих безопасность использования. Конвертер имеет возможность крепления на рейке, что облегчает его установку в промышленных условиях.

TTL TO RS422 (B) может широко использоваться для каскадной коммуникационной сети точка-точка, точка-много точек между двумя хостами или между хостом и MCU/периферийным устройством. Его также можно использовать в прикладных сценариях, требующих преобразования TTL в RS422, таких как промышленная автоматизация и Интернет вещей.

Основные особенности:

• Совместим со стандартом TTL/RS422, преобразует сигнал TTL в дифференциальный сигнал RS422, поддерживает полную дуплексную связь
• Совместимый с уровнем сигнала TTL 3,3 В ~ 5 В обеспечивает защиту от обратного хода и перенапряжения для интерфейса источника питания.
• Изоляция встроенного источника питания обеспечивает стабильное изолированное напряжение и не требует дополнительного источника питания для изолированного терминала.
• Встроенная цифровая изоляция unibody, обеспечивает изоляцию сигнала, высокую надежность, помехоустойчивость, низкое энергопотребление.
• Встроенный TVS (подальник переходного напряжения), эффективно угнетает скачки напряжения и переходные скачки напряжения в цепи, антиэлектростатический.
• Встроенные плавкие предохранители и защитные диоды, обеспечивающие стабильность тока/напряжения, обеспечивают защиту от перегрузки по току/напряжению, улучшают стойкость к ударам.
• Встроенный входной и выходной резистор RS422 120R, включен/выключен с помощью перемычки
• Конструкция промышленного корпуса из ABS на рельсах, небольшого размера, легкой установки и экономичности.

Технические характеристики:

ТИП ПРОДУКТА: Преобразователь TTL в RS422 с гальванической развязкой
ИНТЕРФЕЙС БЛОКА ПИТАНИЯ:

• Источник питания 3,3 В ~ 5 В
• Защита от перенапряжения, обратная защита

ПОРТ УСТРОЙСТВА: Совместим со стандартом TTL/RS422

TTL:

• Винтовая клемма разъема TTL
• Расстояние передачи около 10 м
• Режим передачи точка-точка

RS422:

• Винтовая клемма разъема RS422
• Защита от перенапряжения и защита от электростатического разряда 15 кВ
• Резистор конечный 120R, включение/выключение перемычкой (внутри корпуса)
• Расстояние передачи около 1,2 км
• Режим передачи полнодуплексный режим, точка-много точек (до 256 узлов, рекомендуется использовать повторители для 16 узлов и более)

ВНЕШНИЙ ВИД: Корпус Корпус из АБС-пластика для монтажа на рейку, подходит для DIN-рейки 35 мм

Встроенное питание и изоляция сигнала обеспечивают стабильное изолированное напряжение, высокую надежность и сильную защиту от помех. Встроенные грозозащищенные диоды и TVS (подавитель переходного напряжения) эффективно угнетают скачки напряжения и переходные скачки напряжения в цепи, молниезащиту и антистатические. Встроенные плавкие предохранители и защитные диоды, обеспечивающие стабильность тока/напряжения, обеспечивают защиту от перегрузки по току/напряжению, улучшают удароустойчивость.

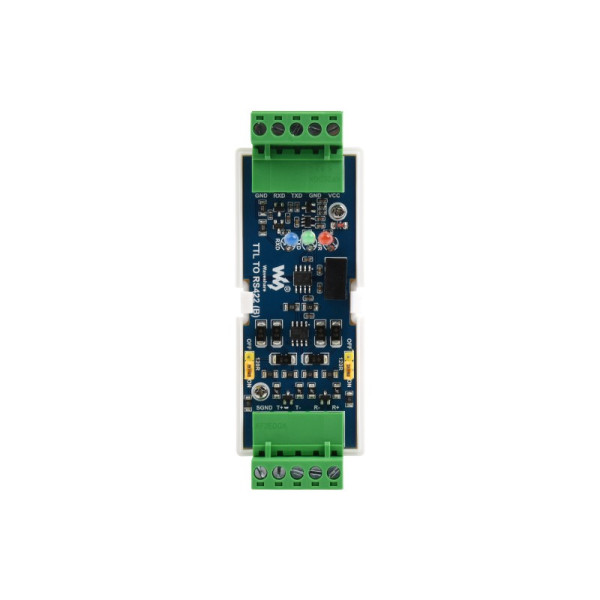

Интерфейсы:

ВЕРХНИЙ БОКОВОЙ ВИНТОВОЙ РАЗЪЕМ

• VCC: Вход питания - Постоянный ток 3,3 В ~ 5 В
• GND: Ground
• TXD TTL передачи данных контакт
• RXD TTL принимает данные контакт
• GND TTL заземления сигнала

НИЖНИЙ БОКОВЫЙ ВИНТОВОЙ РАЗЪЕМ

• R+ RS422 дифференциальный сигнал получает положительный сигнал
• R- Дифференциальный сигнал RS422 получает отрицательный сигнал,
• T- RS422 дифференциальный сигнал передачи отрицательный (Дифференциальный сигнал RS485 отрицательный (B-)*
• T+ RS422 дифференциальный сигнал передает положительный (Положительный дифференциальный сигнал RS485 (A+)*
• GND Заземление сигнала RS485/422

* Примечание: TTL TO RS422 (B) предназначен для использования с устройствами RS422, однако его также можно использовать с устройствами RS485 (но доступна только отправка). Рекомендуется использовать TTL TO RS485 (B) для устройств RS485.

Схема подключения:

• Преобразование TTL в RS422, точка-точка, полная дуплексная связь, подходит для преобразования интерфейса
• Преобразование TTL в RS422, точка-много точек, полный дуплекс, подходит для расширения узлов
• Две группы преобразований TTL в RS422, точка-точка, полная дуплексная связь, пригодна для увеличения расстояния связи TTL

Габаритные размеры: 106,0мм × 58,6мм × 36,0мм

Комплект поставки:

1. TTL ДО RS422 (B) x1
2. Отвертка x1

Вес: 0,068 кг
