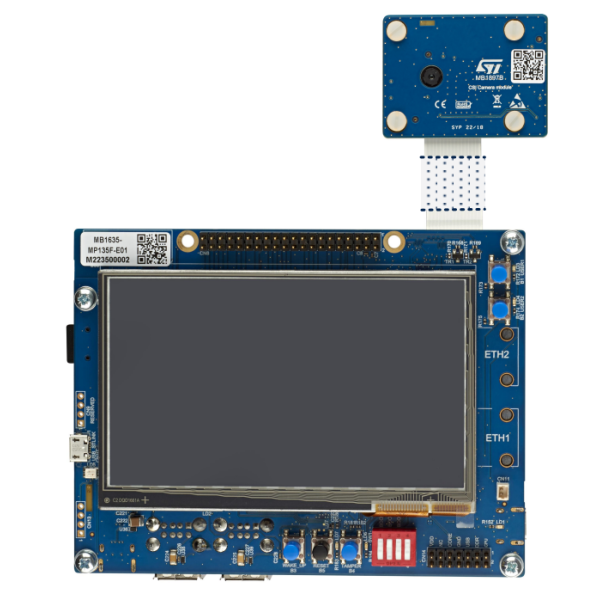

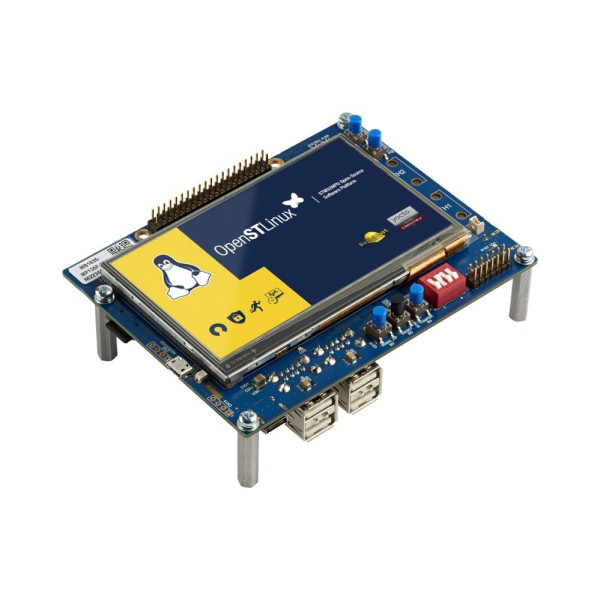

STM32MP135F-DK

STM32MP135F-DK Discovery kit представляет собой комплект разработки, который включает в себя микропроцессорный модуль (MPU) STM32MP135F от STMicroelectronics. Этот комплект разработки предназначен для исследования и разработки программного обеспечения для STM32MP135F MPU.

STM32MP135F является мощным микропроцессором, сочетающим в себе ядро Cortex-A7 (для приложений, требующих высокой производительности) и ядро Cortex-M4 (для реального времени и низкомощных приложений). Этот MPU имеет широкий спектр возможностей, таких как поддержка беспроводной связи, разъемы для внешних устройств, встроенная память и многие другие функции.

Discovery kit включает расширенные возможности для разработки и тестирования программного обеспечения. Он имеет встроенный экран, кнопки, разъемы для подключения внешних устройств и другие компоненты, позволяющие взаимодействовать с STM32MP135F и разрабатывать интегрированные системы.

Комплект разработки также предоставляет доступ к различным ресурсам, таким как документация, примеры кода, среды разработки и т.п., что помогает ускорить процесс разработки и валидации программного обеспечения.

Учитывая все эти функции, STM32MP135F-DK Discovery kit является мощным средством для разработки и валидации программного обеспечения STM32MP135F MPU, а также для изучения возможностей этого микропроцессора и его использования в собственных проектах.

Основные особенности:

• MPU STM32MP135FAF7 с 32-разрядным процессором Arm® Cortex®-A7 на 1 ГГц в корпусе TFBGA320
• ST PMIC STPMIC1
• 4 Гбит DDR3L, 16 бит, 533 МГц
• 4,3" 480×272 пикселей ЖК-модуль дисплея с емкостной сенсорной панелью и интерфейсом RGB
• 2-мегапиксельный CMOS-модуль камеры UXGA (в комплекте) с десериализатором MIPI CSI-2®/SMIA CCP2
• Wi‑Fi® 802.11b/g/n
• Bluetooth® Low Energy 4.1
• Двойной 10/100 Мбит/с Ethernet (RMII), совместимый с IEEE-802.3u, один с поддержкой Wake on LAN (WoL)
• 4-портовый концентратор USB Host
• USB Type-C® DRP на основе устройства STM32G0
• 4 светодиода пользователя
• 4 кнопки (2× пользователя, тампера и сброс)
• 1 кнопка пробуждения
• Разъемы платы:
– Расширение двухполосного модуля камеры MIPI CSI-2®
– 2× Ethernet RJ45
– 4× USB Type-A
– USB Micro-B
– USB Type-C®
– держатель карты microSD™
– Расширение GPIO
– Вход источника питания 5 В / 3 A USB Type-C® (зарядное устройство не входит в комплект)
– VBAT для резервного питания
• Измерение бортового тока
• Встроенный отладчик/программатор STLINK-V3E с возможностью повторного перечисления USB: накопитель, виртуальный COM-порт и порт отладки
• Полное программное обеспечение Linux® STM32 MPU OpenSTLinux с открытым исходным кодом (например, STM32MP1Starter) и примеры
• Поддержка нескольких интегрированных сред разработки (IDE), включая STM32CubeIDE
• Поддержка Bare Metal для RTOS (Microsoft® Azure®)
