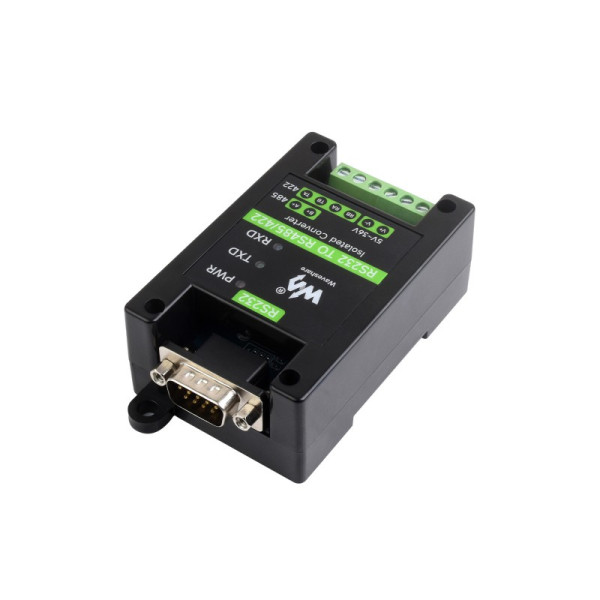

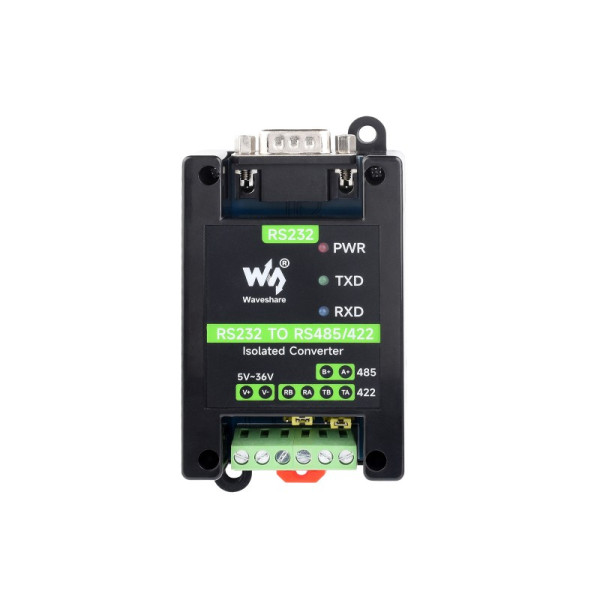

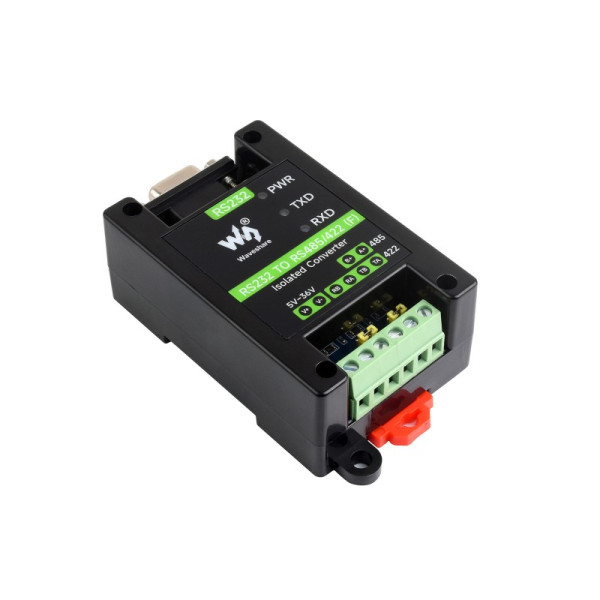

Адаптер RS232 TO RS485/422 (26121)

RS232 TO RS485/422 (М) – это устройство, позволяющее конвертировать сигналы между RS232 и RS485/RS422 стандартами, обеспечивая изоляцию и активное управление сигналами. RS232 To RS485/422 Active Digital Isolated Converter является полезным устройством для интеграции устройств со стандартами RS485 или RS422 в системы, использующие RS232 интерфейсы, обеспечивая надежную и устойчивую коммуникацию в промышленных условиях.

Основная функция – преобразование сигнала RS232 в сбалансированный дифференциальный сигнал RS485/422 для преобразования интерфейса, расширения узлов и междугородной связи.

Основные особенности:

1. Позволяет подключить устройства с RS485 или RS422 интерфейсами к устройствам с интерфейсом RS232 через активную конвертацию сигналов. Расстояние передачи составляет около 1,2 км для RS485/422.
2. Имеет изолированный дизайн, обеспечивающий электрическую изоляцию между RS232 и RS485/RS422 интерфейсами, избегая электрических помех и улучшая устойчивость системы. Изоляция встроенного источника питания обеспечивает стабильное изолированное напряжение, не требует дополнительного питания для изолированного терминала. Встроенная цифровая изоляция unibody, обеспечивает изоляцию сигнала, высокую надежность, помехоустойчивость, низкое энергопотребление.
3. Использует оригинальные чипы SP3232EEN и SP485EEN, известные своей надежностью и эффективностью в обработке RS232 и RS485/RS422 сигналов. Обеспечивает стабильную передачу на скорости 300~921600 бит/с.
4. Встроенный TVS (подавление переходного напряжения), эффективно подавляет скачки напряжения и переходные скачки напряжения в цепи, обеспечивает молниезащиту и антистатическую защиту.
5. Встроенный предохранитель с самовосстановлением и защитные диоды, обеспечивают стабильные выходные сигналы тока/напряжения, обеспечивают защиту от перенапряжения, улучшают стойкость к ударам.
6. Имеет встроенную защиту от электростатических разрядов 15 кВ и молниезащиту и защиту от перенапряжений мощностью 600 Вт.
7. Имеет встроенный конечный резистор 120R на интерфейсе RS485/RS422 (отключено по умолчанию, настраивается перемычкой)
8. Позволяет активно управлять передачей и приемом сигналов, что упрощает эффективную работу в различных условиях и требованиях.
9. Применяется в промышленных автоматизированных системах для обеспечения надежного обмена данными между разными устройствами с разными интерфейсами. Конструкция промышленного корпуса из ABS и крепление на рейку.
10. Поддерживает широкий диапазон входного напряжения: 5 В ~ 36 В постоянного тока.
11. Имеет 3 светодиода для индикации питания и состояния трансивера.

Технические характеристики:

ИНТЕРФЕЙС ПИТАНИЯ

• Источник питания: 5~36V DC
• Защита: Антиреверс
• Скорость передачи данных: 300 ~ 921 600 бит/с (300 ~ 115 200 бит/с рекомендовано для надежной связи на большом расстоянии)

ПОРТ УСТРОЙСТВА: RS232, RS485/422

RS232

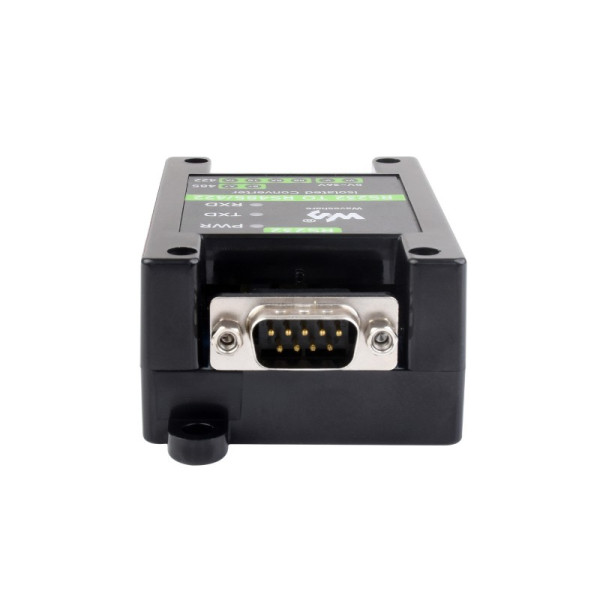

• Разъем: DB9 male
• Расстояние передачи: около 15 м
• Режим передачи: точка-точка

RS485/422

• Разъем: винтовая клемма
• Управление направлением: Аппаратное автоматическое управление
• Защита: 600 Вт молниезащита и защита от перенапряжений, защита от электростатического разряда 15 кВ
• Конечный резистор: 120R, включение/выключение переключателем
• Расстояние передачи: около 1,2 км
• Режим передачи: точка-много точек (до 32 узлов, рекомендуется использовать повторители для 16 узлов и более)

Корпус: ABS-корпус на рейку, подходит для DIN-рейки 35 мм.

Изоляция встроенного источника питания обеспечивает стабильное изолированное напряжение, не требует дополнительного питания для изолированного терминала. Встроенная цифровая изоляция unibody, обеспечивает изоляцию сигнала, высокую надежность, помехоустойчивость, низкое энергопотребление.

Встроенный TVS (подавитель переходного напряжения), эффективно ингибирует скачки напряжения и переходные скачки напряжения в цепи, молниезащиту и защиту от электростатического разряда. Встроенный предохранитель с самовосстановлением и защитные диоды обеспечивают стабильный ток/напряжение на выходах, обеспечивают защиту от перегрузки по току/перенапряжению, улучшают стойкость к ударам.

Расстояние передачи до 1,2 км
Сигнал RS232 можно превратить в сбалансированный дифференциальный сигнал RS485/422 со стабильной скоростью передачи, расстояние передачи составляет около 1,2 км для RS485/422.

Опора для крепления на стену и рейку

Габаритные размеры:   81,9 мм × 54,0 мм × 32,0 мм

Комплект поставки:

1. Адаптер RS232 - RS485/422 (M) x1
2. Отвертка x1

Вес: 0,078 кг
