Nordic NRF21540-DB

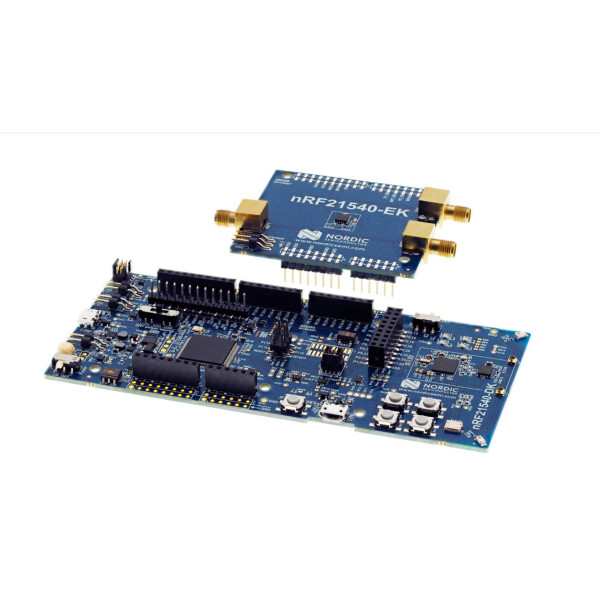

Nordic NRF21540-DB – это пакет разработки, состоящий из комплекта для разработки nRF21540 (DK) и комплекта для оценки nRF21540 (EK) и предназначен для исследования работы SoC nRF52840 от компании Nordic Semiconductor с Bluetooth® Low Energy, Bluetooth mesh, Thread, Zigbee и расширением собственного диапазона 2,4 ГГц.

nRF21540 DK — это идеальный инструмент для разработки продуктов, которым требуются возможности расширения диапазона или улучшения бюджета канала, обеспечиваемые входным радиочастотным модулем (FEM) nRF21540. nRF21540 EK может подключаться к лабораторному оборудованию через разъемы SMA для контроля производительности RF FEM.

nRF21540 DK содержит RF FEM nRF21540 и SoC nRF52840 и имеет два антенных порта с чип-антеннами и дополнительные разъемы SWF для прямых измерений RF. Двойные антенны можно использовать в сценарии с разнесенными антеннами, например, с протоколами Thread или Zigbee (802.15.4) для уменьшения эффектов замирания из-за многолучевого распространения. RF FEM подключен к усовершенствованной многопротокольной SoC nRF52840 и управляется ею, которая поддерживает все функции Bluetooth 5.2, относящиеся к Bluetooth LE, протоколы ячеистой сети, такие как Bluetooth mesh, Thread и Zigbee, а также проприетарные протоколы 2,4 ГГц.

Имея много общего с nRF52840 DK, nRF21540 DK содержит:

• встроенный отладчик Segger J-LINK, доступный через USB,
• 4 программируемых пользователем светодиода
• 4 кнопки,
• разъем для антенны NFC-A
• контакты для измерения тока.

Это идеальный инструмент для тестирования производительности реальных приложений с расширенным диапазоном, предлагаемым nRF21540.

На nRF21540 EK RF FEM подключается к лабораторному оборудованию, DK серии nRF52 или nRF53 или другим устройствам через разъем SMA. Регулировка усиления TX, переключение антенн и режимы nRF21540 контролируются через GPIO или SPI или их комбинацию, доступную через разъемы, совместимые с Arduino Uno Rev3. Плата также оснащена двумя дополнительными разъемами SMA, подключенными к портам двойной антенны от RF FEM, для контроля производительности RF FEM с использованием любого необходимого оборудования.

Основные особенности nRF21540 DK:

• Универсальный комплект для разработки RF FEM nRF21540
• 2 антенны х 2,4 ГГц для разнесения антенн
• 2 порта SWF RF для прямых измерений RF
• Программатор/отладчик Segger J-Link OB
• Питание и программирование/отладка через интерфейс USB
• Прямой USB-интерфейс к SoC nRF52840
• Разъем антенны с меткой NFC-A
• Совместимость с Arduino Uno Rev3
• Программируемые пользователем кнопки (4) и светодиоды (4)
• Питание 1,7-5,5 В от USB, внешнего аккумулятора Li-Po или внешнего источника питания
• Пины для измерения энергопотребления
• nRF52840 SoC с Bluetooth с низким энергопотреблением (LE), Thread и Zigbee (802.15.4) и поддержкой проприетарного протокола 2,4 ГГц:
      Arm® Cortex™-M4 с модулем с плавающей запятой
      Криптографический ускоритель Arm® CryptoCell-310

Основные особенности nRF21540 EK:

• Универсальный оценочный комплект для RF FEM nRF21540, который можно использовать с DK серий nRF52 и nRF53, а также с другими устройствами.
• Порты ANT1 и ANT2 (SMA) для антенн или лабораторного оборудования
• Порт TRX (SMA) для подключения радио или лабораторного оборудования
• Пины для измерения энергопотребления
• Совместимость с Arduino Uno Rev3

Основные особенности nRF21540 FEM:

• Регулируемая выходная мощность с небольшим шагом до +21 дБм
• Усиление RX 13 дБ с коэффициентом шума 2,7 дБ
• Поддерживает Bluetooth LE, Bluetooth mesh, Thread и Zigbee (802.15.4) и проприетарные протоколы 2,4 ГГц.
• Регулировка усиления TX через вводы/выводы, SPI или их комбинацию
• Расширенная рабочая температура до 105 °C
• В сочетании с SoC серии nRF52 или nRF53:
  * Расширение диапазона между 6,3-10x
  * Чувствительность RX -100 дБм (Bluetooth LE, 1 Мбит/с)
• nRF21540 RF FEM + nRF52840 SoC
  * Улучшенный бюджет канала на 18 дБ, теоретическое расширение диапазона в 8 раз
