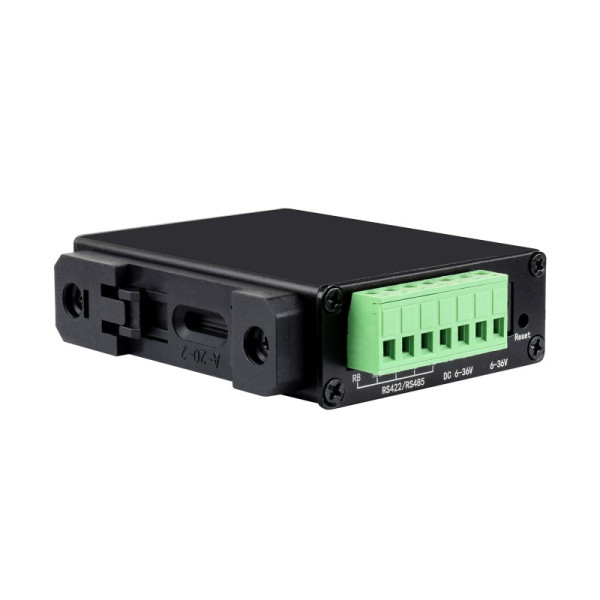

Адаптер RS232/485/422 TO ETH (B) (24759)

Адаптер RS232/485/422 TO ETH (B) (24759) является устройством, позволяющим конвертировать сигналы между различными интерфейсами передачи данных. В данном случае адаптер позволяет конвертировать сигналы RS232, RS485 или RS422 в сигналы Ethernet и наоборот. Он может быть полезен в случае, когда необходимо передавать данные между устройствами, работающими на разных интерфейсах.

Версии адптера:

В отличие от версии RS232/485/422 ТО POE ETH (B) с сетевым портом PoE + Электрическая изоляция

этот адаптер RS232/485/422 ТО ETH (B) имеет общий сетевой порт + Электрическая изоляция

Остальные характеристики адаптеров идентичны.

Это устройство промышленного уровня в металлическом корпусе, объединяющее много функций в одном, включая последовательный сервер, шлюз Modbus, шлюз MQTT, RS485 к JSON и т.д. Модуль имеет RS232/485/422 и порт Ethernet, использует порт постоянного тока (наружный диаметр: 5,5 мм, внутренний диаметр: 21 мм) и винтовые клеммы для входа питания. Имеет небольшой по размеру и простой в установке корпус с опорой для крепления на рейку. Он подходит для таких приложений, как сбор данных, шлюз IoT, безопасность и безопасность IoT и интеллектуальный мониторинг приборов.

Технические характеристики:

• Тип продукта: шлюз Modbus, последовательный сервер, шлюз MQTT
• Основная функция: двунаправленная прозрачная передача данных между RS232/485/422 и Ethernet
• Интерфейс связи: порт RS232×1; порт RS485×1; порт RS422×1; Порт Ethernet × 1
• Источник питания: винтовая клемма 6 ~ 36 В постоянного тока
• Защита изоляции: изоляция питания, изоляция сигнала
• СВЯЗЬ:
• Ethernet:
  • Сетевой порт, поддержка стандарта IEEE 802.3af
  • 10/100M разъем RJ45 с автоматическим согласованием, защита от перенапряжения 2 кВ
  • Последовательный порт: изолированный RS232/485/422
• СЕРИЙНАЯ СПЕЦИФИКАЦИЯ
  • Скорость передачи: 300 ~ 115 200 бит/с
  • Бит четности: нет, нечетный, четный, отметка, пробел
  • Бит данных: 5~9 бит
  • Контроль потока: Н/Д
• ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ
  • Протокол: ETHERNET, IP, TCP, UDP, HTTP, ARP, ICMP, DHCP, DNS
  • Конфигурация: хост, веб-браузер, библиотека функций управления устройством
  • Метод связи: прямая связь TCP/IP, VCOM
  • Режим работы: TCP-сервер, TCP-клиент (совместимо с TCP-сервером), UDP, UDP multicast
• ДРУГИЕ
  • Рабочая температура: -40 ℃ ~ 85 ℃
  • Диапазон влажности: 5% ~ 95% относительной влажности

Основная функция
Двунаправленная прозрачная передача данных между RS232/485/422 и Ethernet

Три различных интерфейса: встроенные интерфейсы RS232/485/422, пригодные для других сценариев применения

Порт Ethernet К RS232/485/422: Порт Ethernet может отправлять данные в три последовательных порта одновременно

RS232/485/422 в порт Ethernet: Только один из RS232, RS485 и RS422 может отправлять данные в порт Ethernet одновременно

Два способа питания:

1. Винтовая клемма
2. Порт питания постоянного тока для источника питания, постоянный ток 6~36 В широкого диапазона входных напряжений

Поддержка монтажа на рейку: легко обслуживать и соединять

Поддержка шлюза Modbus: подходит для обновления сети Modbus, может использоваться со специальным программным обеспечением конфигурации

Мультикоммуникационные режимы: поддерживает TCP-сервер/TCP-клиент/режим UDP/UDP Multicast

MQTT/JSON в Modbus: более гибкое преобразование между разными протоколами

При использовании в качестве шлюза MQTT устройства могут загружать последовательные данные на MQTT-сервер по протоколу MQTT через прозрачную передачу, поддерживаемые серверы, включая Baidu Cloud MQTT, Alibaba Cloud MQTT, China Mobile OneNet и т.д. Полученные Modbus RTU или нестандартные последовательные данные могут быть проанализированы в формате JSON и упакованы в пакет MQTTdata для загрузки.

При использовании в качестве шлюза сбора данных JSON устройства могут быть подключены к приборам сбора данных через соединение RS232, затем автоматически получать данные, преобразовывать данные в формат JSON и, наконец, отправлять их на сервер. Полученные данные поддерживают Modbus RTU 645 instrument 97 версии, 645 instrument 07 версии, а также разновидности нестандартных протоколов RS232. Формат загруженных данных можно настроить через хост, а протокол загрузки JSON может быть протоколом MQTT, HTTP POST, HTTP GET и т.д.

Поддержка повторного опроса нескольких хостов: различные сетевые устройства будут определены и соответствовать соответственно, больше нет проблем с перекрестными помехами при общении с несколькими сетевыми устройствами

Установленный пользователем пакет Heartbeat/Registration: легкий для облачной связи и идентификации устройства

Корпус из алюминиевого сплава
Корпус из алюминиевого сплава с пескоструйной обработкой и анодным окислением
Прочный и крепкий, модный и приятный на ощупь

Габаритные размеры:  88.7 × 72.5 × 24.2 mm

Комплект поставки:

1. Модуль RS232/485/422 TO POE ETH (B) x1

Источник питания данного изделия не входит в комплект, его рекомендуется использовать с промышленным источником питания на DIN-рейке 12 В

Вес: 0,138 кг
