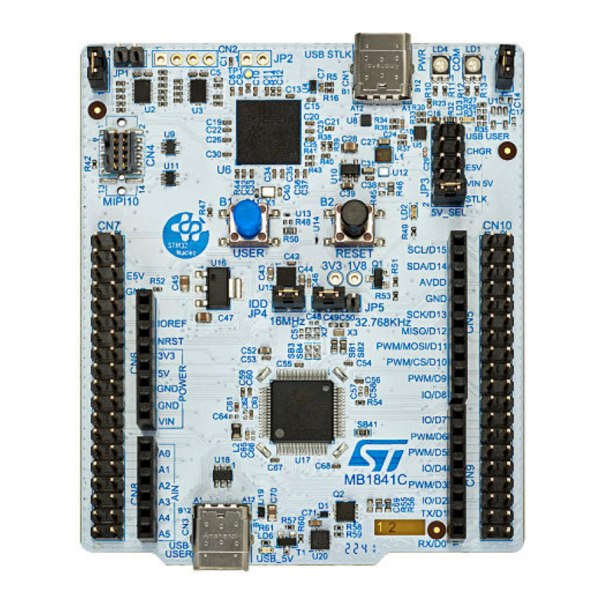

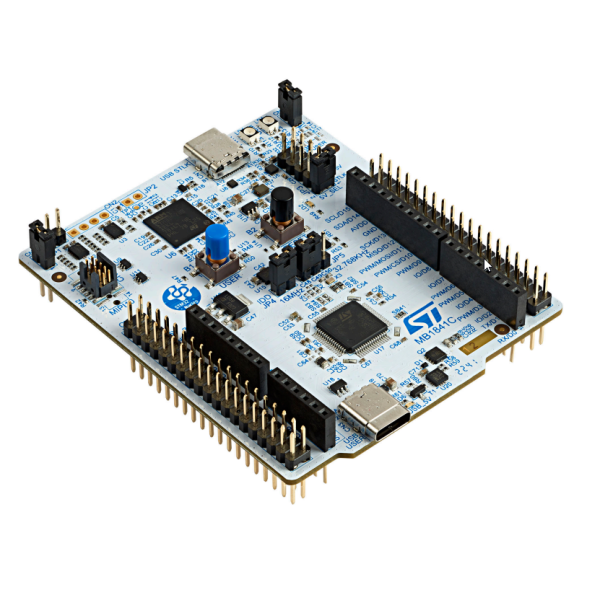

NUCLEO-U545RE-Q

NUCLEO-U545RE-Q (STM32 Nucleo-64 разработка с STM32U545RE MCU, SMPS, supports Arduino, ST Zio и morpho connectivity) – это разработочная плата для создания и тестирования программного обеспечения на базе микроконтроллера STM32U545RE. Плата имеет встроенный блок питания SMPS, который обеспечивает эффективное использование энергии, а также поддерживает соединение с разными платформами, в частности Arduino, ST Zio и Morpho.

Эта плата является идеальным инструментом для создания прототипов различных проектов, а также для изучения и разработки программного обеспечения на микроконтроллере STM32. Наличие соединений с разными платформами позволяет использовать широкий спектр дополнительных компонентов и модулей для создания различных функциональных решений.

NUCLEO-U545RE-Q – это разработочная плата, которая базируется на микроконтроллере STM32U545RE с ядром Arm Cortex-M33 и имеет следующие особенности:

Встроенный блок питания SMPS, обеспечивающий эффективное использование энергии.

Поддержка различных соединений с дополнительными компонентами и модулями благодаря разъемам для соединения с Arduino, ST Zio и Morpho.

Наличие поддержки отладки и программирования через встроенный ST-LINK/V2-1.

Возможность подключения наружного кварца или генератора для работы на более высоких частотах.

Размер платы в форм-факторе Nucleo-64 обеспечивает удобное размещение на макетной доске.

Эти особенности делают NUCLEO-U545RE-Q мощным инструментом для создания прототипов различных проектов на основе микроконтроллера STM32U545RE.

Особенности платы:

• Наружный SMPS для генерации питания логики Vcore
• 24 МГц или 48 МГц HSE
• Полноскоростное USB-устройство пользователя или полноскоростное USB SNK/UFP
• Криптография
• Разъемы платы:
  • Экспериментальный специальный разъем внешнего SMPS
  • Разъем USB Type-C®, Micro-B или Mini-B для ST-LINK
  • Разъем пользователя USB Type-C®
  • Разъем для отладки MIPI®

Основные параметры:

• Микроконтроллер STM32 в корпусе LQFP64 или LQFP48
• 1 светодиодный пользовательский индикатор используется совместно с ARDUINO®
• 1 кнопка пользователя и 1 кнопка сброса
• Кристалловый генератор 32,768 кГц
• Разъемы платы:
  • Разъем расширения ARDUINO® Uno V3
  • ST morpho расширительные контактные разъемы для полного доступа ко всем входам/выходам STM32
• Гибкие варианты питания: ST-LINK USB VBUS или внешние источники
• Встроенный отладчик/программатор ST-LINK с возможностью повторного перечисления USB: накопитель, виртуальный COM-порт и порт отладки
• Комплексные библиотеки бесплатного программного обеспечения и примеры доступны с пакетом STM32Cube MCU
• Поддержка широкого выбора интегрированных сред разработки (IDE), включая IAR Embedded Workbench®, MDK-ARM и STM32CubeIDE

Габаритные размеры:   82,5мм х 70мм

В комплект поставки NUCLEO-U545RE-Q входят:

1. Разработочная плата NUCLEO-U545RE-Q с микроконтроллером STM32U545RE.
2. Кабель для подключения к компьютеру по USB-порту.
3. Документация с описанием разработной платы, включая схему платы и информацию о подключении дополнительных компонентов.
4. ПО для разработки программного обеспечения, содержащего инструменты для написания, отладки и программирования микроконтроллера STM32U545RE.
