Плата Расширения Dual Gigabit Ethernet для Raspberry Pi Compute Module 4 (20225)

Raspberry Pi Compute Module 4 Dual Gigabit Ethernet Mini-Computer (20225) – это набор, состоящий из базовой платы с Dual Gigabit Ethernet и специализированного металлического корпуса с вентилятором, благодаря которому можно собрать полноценный микрокомпьютер на базе вычислительного модуля Raspberry Pi CM4 (сам вычислительный модуль в состав данного комплекта не входит). Этот набор позволяет создавать проекты промышленного уровня, в том числе проекты со стереовидением на базе Raspberry Pi.

Благодаря конструкции корпуса wall-mount его легко закрепить почти на любой поверхности.

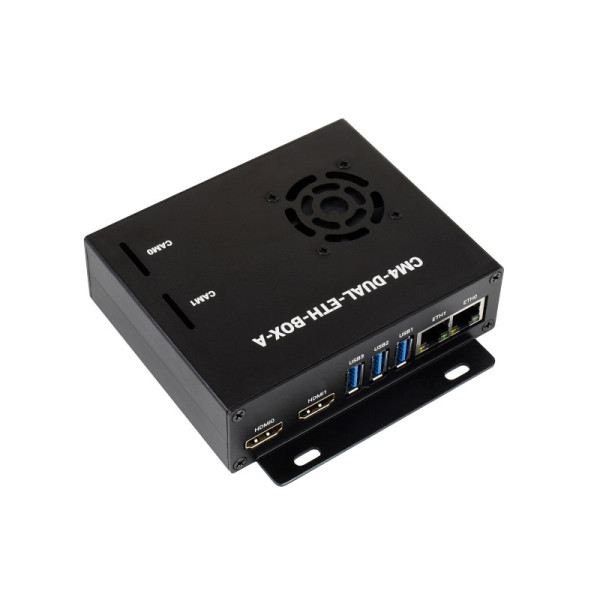

Базовая плата и вычислительный модуль защищены прочным металлическим корпусом, состоящим из двух частей. Корпус имеет отверстия для всех основных интерфейсов, включая наружную антенну (антенна в комплект поставки не входит). Для лучшего теплообмена в корпус встроен вентилятор охлаждения.

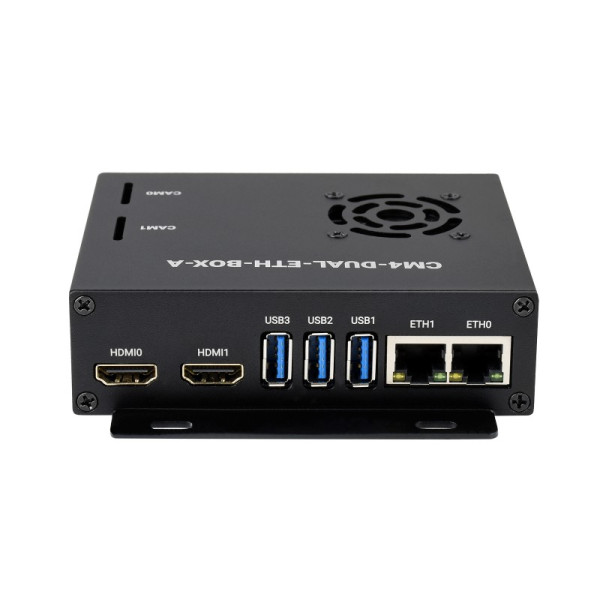

Для удобства все места под выводы внешних интерфейсов промаркированы.

Основные элементы базовой платы:

1. Разъем CM4 подходит для всех вариантов Compute Module 4
2. 40-контактный разъем GPIO для подключения различных плат расширения
3. RJ45 Gigabit Ethernet - двойной RJ45 Gigabit Ethernet, совместимый с 10/100/1000M
- ETHERNET 0: оригинальный ETH CM4
- ETHERNET 1: USB расширенный ETH
4. Порты USB 3.2. 3x USB 3.2 Gen1 для подключения различных устройств USB
5. Разъемы HDMI – 2x HDMI, поддерживает выход 4K 30fps
6. CAM – 2 порта камеры MIPI CSI
7. Разъем питания 7~36 В постоянного тока
8. Двойные светодиодные индикаторы
- красный: индикатор питания Raspberry Pi
- зеленый: индикатор рабочего состояния Raspberry Pi
9. Гнездо для карты Micro SD для подключения карты Micro SD с предварительно записанным образом (ТОЛЬКО для Lite версии)
10. Разъем FAN для подключения вентилятора охлаждения позволяет регулировать и измерять скорость
11. DISP0 – порт дисплея MIPI DSI
12. Порт USB SLAVE для записи образа системы в варианты Compute Module 4 eMMC
13. Держатель батареи RTC поддерживает батареи типа CR1220
14. Конфигурация прерывания RTC
- PI-RUN: CM4 перезагрузится после прерывания RTC
- GN-EN: отключение питания CM4 из-за прерывания RTC
- D4: контакт D4 срабатывает при прерывании RTC
15. Выбор IO-VREF устанавливает логический уровень CM4 IO как 3,3 В или 1,8 В
16. Выбор источника питания ВЕНТИЛЯТОРА (выберите питание 5 В или 12 В для управления вентилятором)
17. Конфигурация системных функций
- BT_DIS: Bluetooth выключен, ТОЛЬКО для CM4 с вариантом антенны
- WiFi_DIS: Wi-Fi выключен, ТОЛЬКО для CM4 с вариантом антенны
- WP_DIS: переключатель режима загрузки, используется ТОЛЬКО, когда НЕ загружается с eMMC или SD-карты
18. Выбор шины RTC/FAN I2C
- SDA0/SCL0: I2C-10 совместно с CSI/DSI
- GPIO3/2: I2C-1 совместно с разъемом 40PIN
19. Микросхема USB Gigabit Ethernet RTL8153
20. Контроллер вентилятора EMC2301 позволяет регулировать и измерять скорость вентилятора.
21. VL805 USB 3.0 ХАБ

Габаритные размеры:   114,6мм х 91,5мм х 32,9мм

В комплект поставки входит:

1. Базовая плата CM4-DUAL-ETH-BASE x1
2. Металлический корпус (верх и низ) x1
3. Вентилятор с ШИМ Fan-4010-PWM-12V x1
4. Отвертка x1
5. Пакет винтов х1 шт
6. Адаптер питания 12В/2А x1

Вес: 0.422 кг
