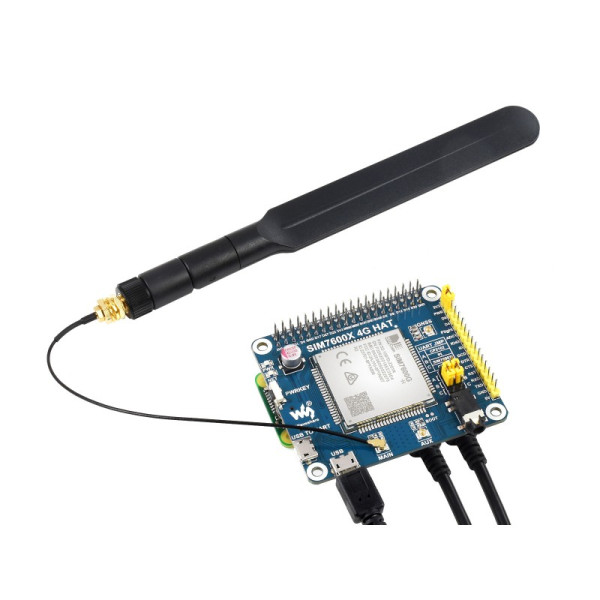

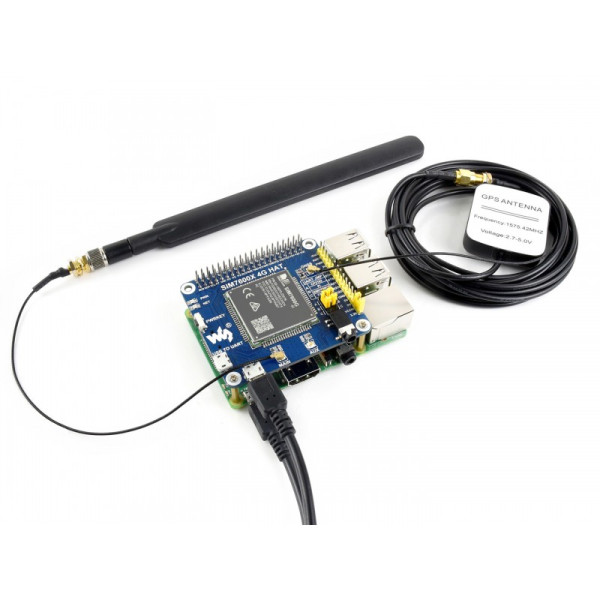

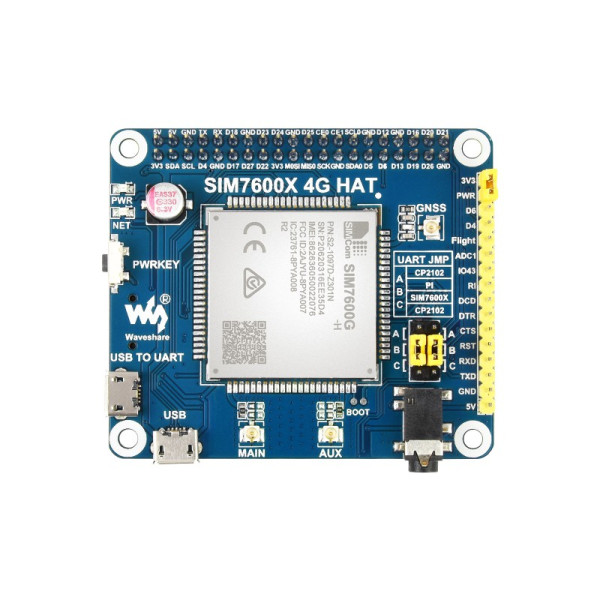

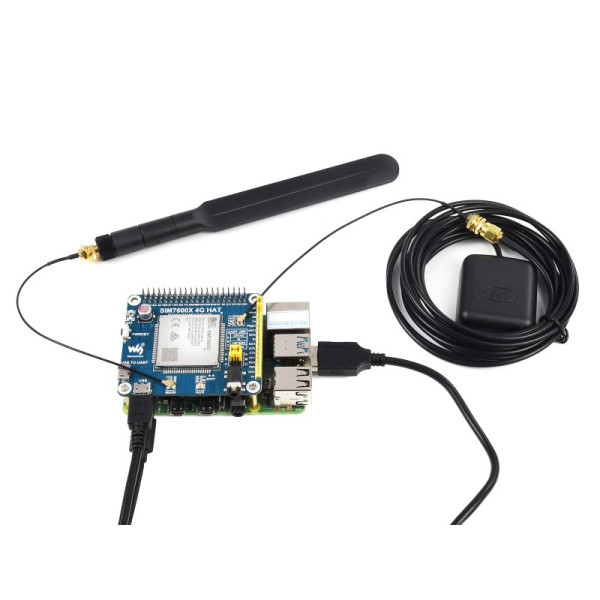

Модуль связи SIM7600G-H LTE Cat-4 Raspberry Pi LTE Module HAT (17372)

обеспечивает связь LTE Cat-4 4G / 3G / 2G и позиционирование GNSS

Основан на SIM7600G-H, глобальная версия!!!

• Стандартный расширительный заголовок GPIO 40PIN Raspberry Pi, поддерживает платы серии Raspberry Pi, Jetson Nano
• Поддержка набора номера, телефонных звонков, SMS, TCP, UDP, DTMF, HTTP, FTP и т.д.
• Поддержка GPS, BeiDou, Glonass, GALILEO, QZSS, позиционирование на базе станций LBS
• На борту USB интерфейс для тестирования AT команд, получения данных GPS позиционирования и т.д.
• На борту преобразователь CP2102 USB в UART для серийной отладки
• Вывод контактов управления UART для подключения к основным платам, таким как Arduino/STM32
• Слот для SIM-карты, поддерживает SIM-карты 1.8V/3V
• Слот для карты TF для хранения данных, таких как файлы, сообщения и т.д.
• На борту аудиоразъем и аудиодекодер для совершения телефонных звонков
• 2x светодиодные индикаторы, легко мониторить рабочий статус
• На борту преобразователь напряжения, рабочее напряжение может быть настроено на 3.3V или 5V через перемычку
• Скорость передачи: 300bps ~ 4Mbps (по умолчанию: 115200bps)
• Автономная скорость передачи: 9600bps ~ 115200bps
• Управление через AT команды (набор команд 3GPP TS 27.007, 27.005 и V.25TER)
• Поддержка SIM toolkit: SAT класса 3, GSM 11.14 Release 99, USAT
• Поставляется с ресурсами для разработки и инструкцией (примеры для Raspberry Pi/Jetson Nano/Arduino/STM32)

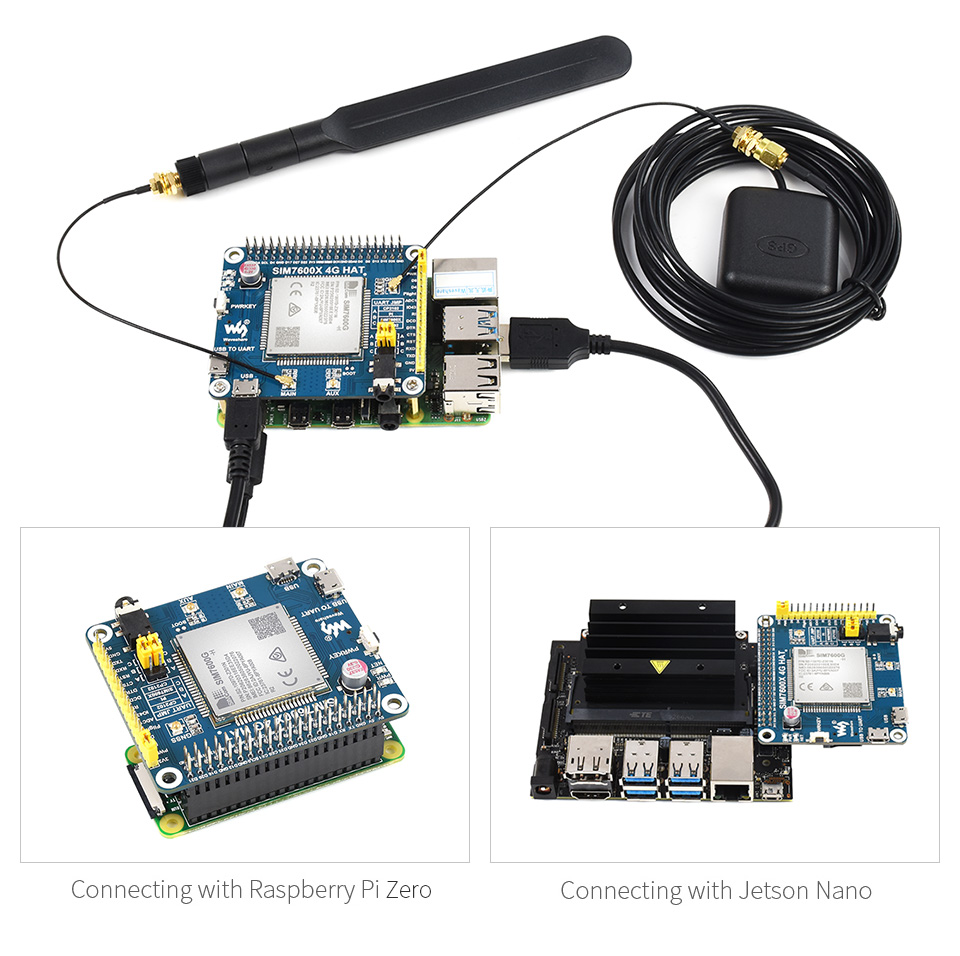

Совместим с платами серии Raspberry Pi, Jetson Nano

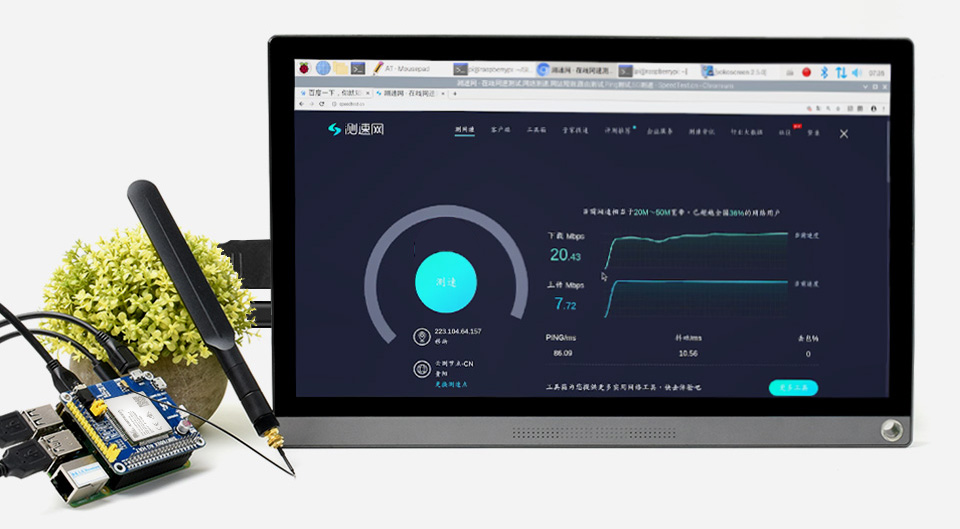

LTE Cat-4: до 50Mbps (выход) / до 150Mbps (вход) *
3G (HSPA+): до 5.76Mbps (выход) / до 42Mbps (вход) *

* означает идеализированную скорость передачи данных, реальная скорость зависит от факторов, таких как покрытие сети, заторы в трафике, состояние базовой станции и т.д.

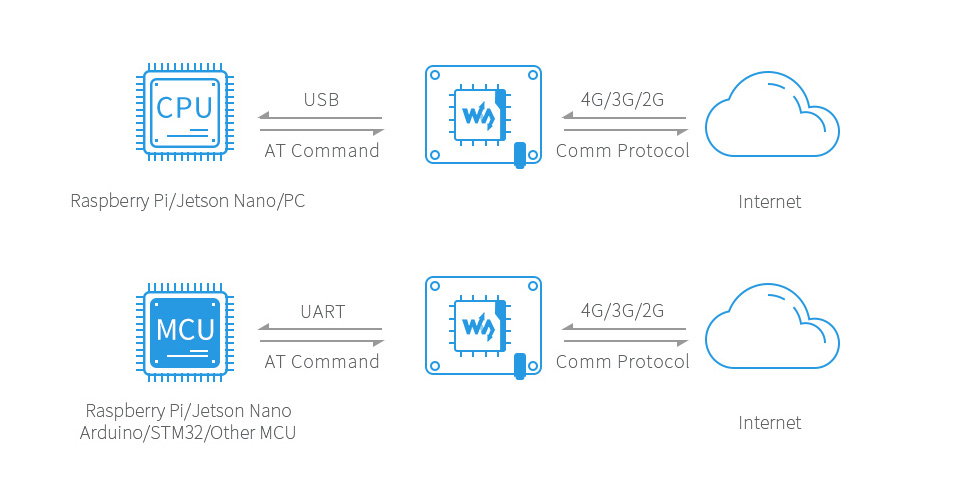

Поддерживает протоколы коммуникации, включая TCP/UDP/FTP/FTPS/HTTP/HTTPS

Поддерживает GPS, BeiDou, Glonass, GALILEO, QZSS, позиционирование на базе станций LBS

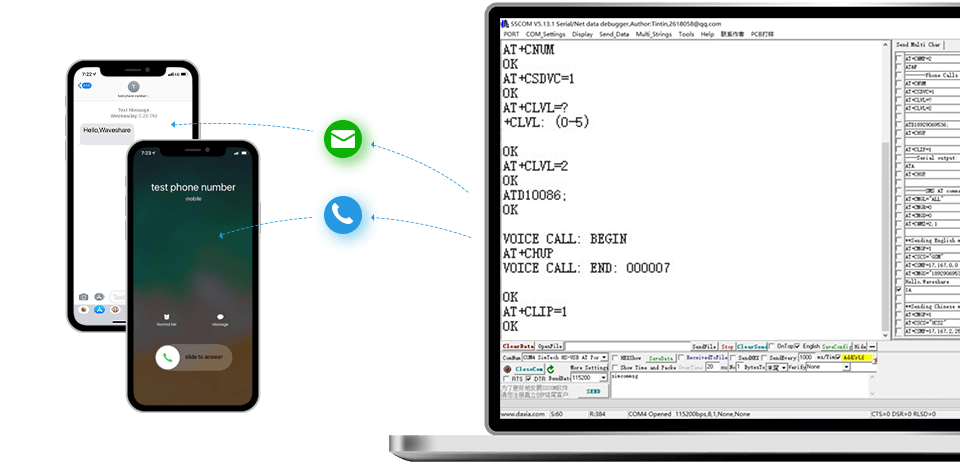

Совершение телефонных звонков или отправка SMS по AT командам, с аудиоразъемом на борту

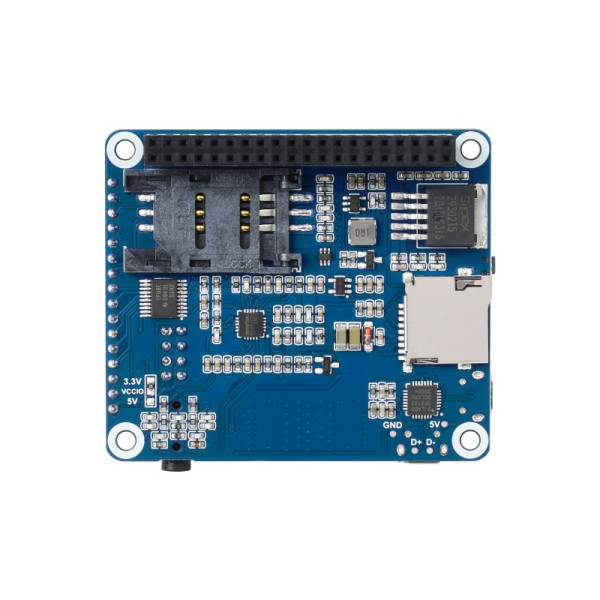

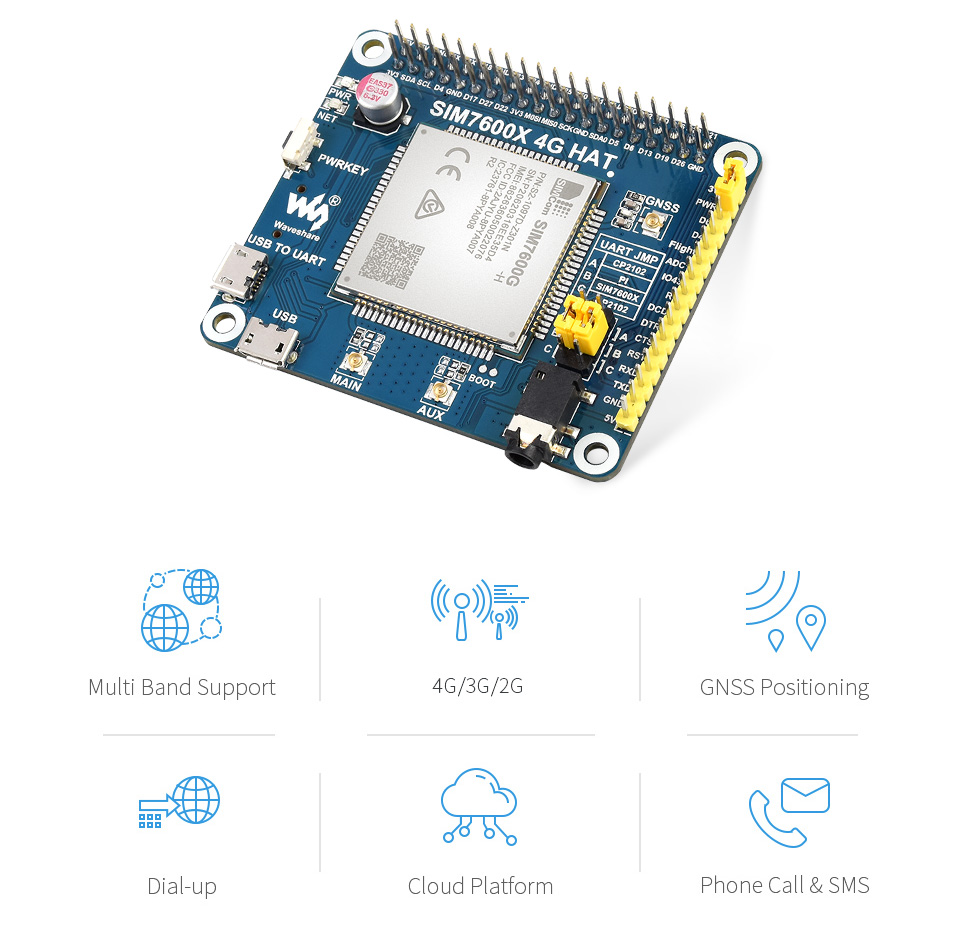

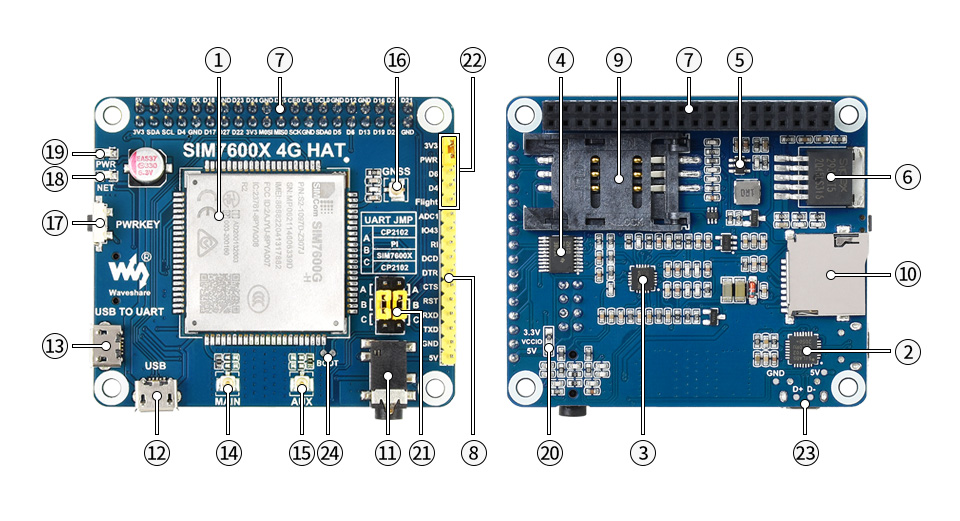

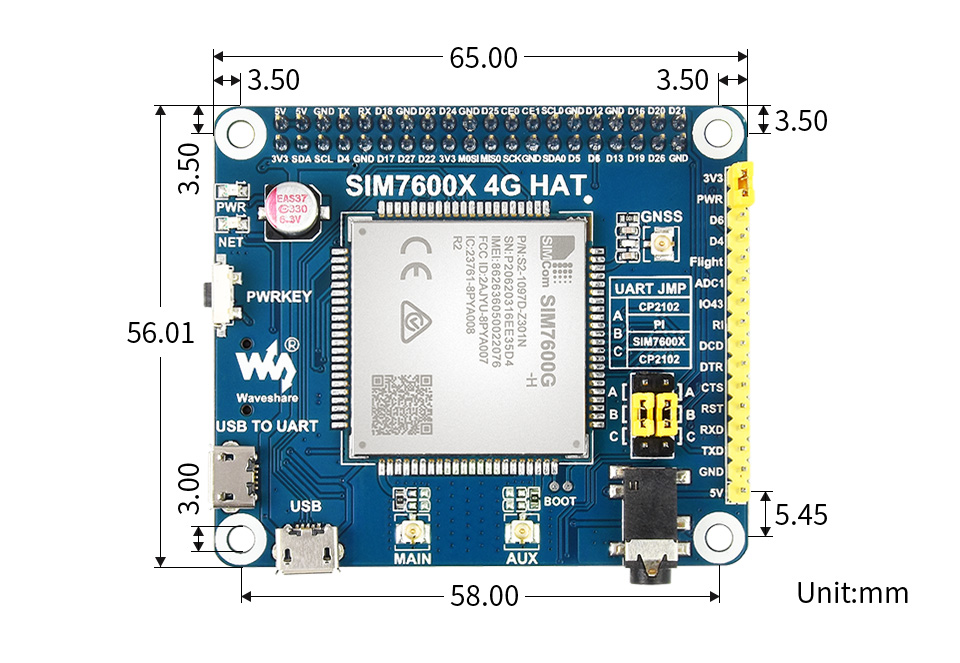

1. SIM7600G-H
2. CP2102 преобразователь USB в UART
3. NAU8810 аудиодекодер
4. TXS0108EPWR преобразователь напряжения
   преобразует 3.3V/5V в 1.8V
5. MP2128DT чип питания
6. SPX29302 чип питания
7. Заголовок GPIO Raspberry Pi
8. Интерфейс управления SIM7600
   для соединения с основными платами, такими как Arduino/STM32
9. Слот для SIM-карты
   поддерживает SIM-карты 1.8V/3V
10. Слот для карты TF
    позволяет хранение данных, таких как файлы, сообщения и т.д.
11. 3.5мм разъем для наушников/микрофона
12. USB интерфейс
    для тестирования AT команд, получения данных GPS позиционирования и т.д.
13. Интерфейс USB до UART
    для серийной отладки или входа в Raspberry Pi

14. Основной разъем антены
15. Дополнительный разъем антены
16. Разъем антены GNSS
17. Выключатель питания
18. Индикатор состояния сети
19. Индикатор питания
20. Перемычка выбора рабочего напряжения
    настраивается с помощью перемычки 0Ω
    VCCIO - 3.3V: установка рабочего напряжения как 3.3V
    VCCIO - 5V: установка рабочего напряжения как 5V
21. Перемычка выбора UART
    A: доступ к Raspberry Pi через USB до UART
    B: управление SIM7600 через Raspberry Pi
    C: управление SIM7600 через USB до UART
22. Перемычка конфигурации PWR
    PWR - 3V3: автоматический запуск при подаче питания (по умолчанию)
    PWR - D6: запуск/выключение с помощью пина Raspberry Pi D6
    Перемычка конфигурации режима полета
    NC по умолчанию, без пина контроля режима полета
    Flight - D4: режим полета контролируется пином Raspberry Pi D4
23. Паяльные контакты разъема USB
24. Паяльные контакты для принудительного программирования BOOT
