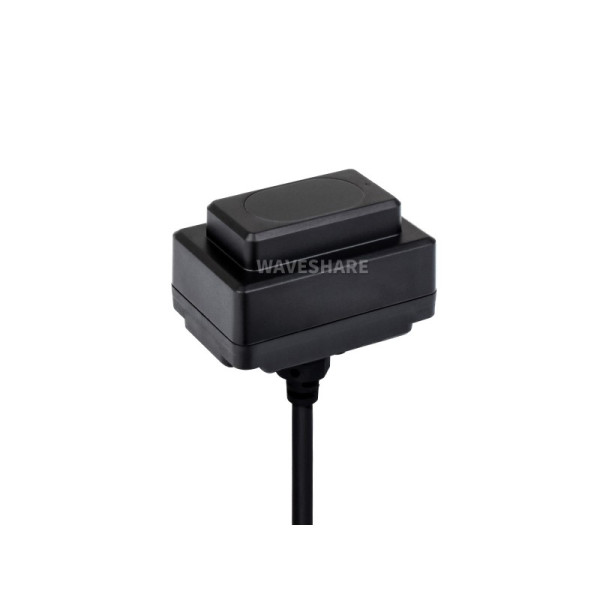

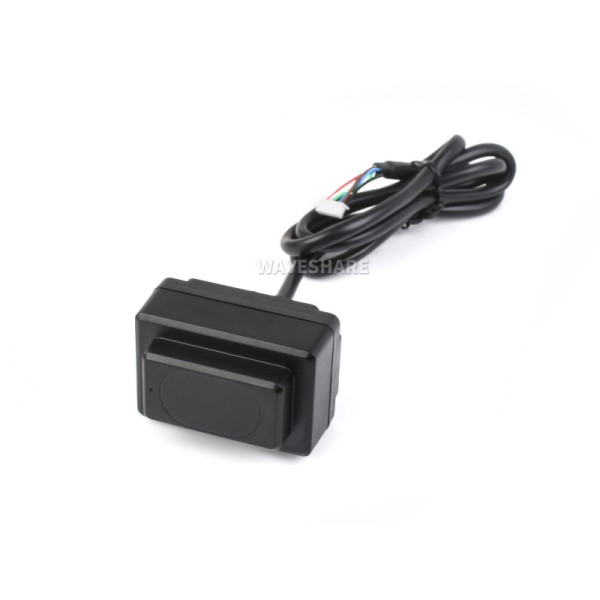

Waveshare Датчик Расстояния Лазерный TFmini-i LiDAR Range Sensor (24896)

Waveshare Датчик Расстояния Лазерный TFmini-i LiDAR Range Sensor (24896) – это промышленный датчик измерения расстояния с помощью лазера, который имеет высокую устойчивость к тяжелым условиям и подходит для использования в индустриальных средах. Датчик использует принцип времени пролета (Time of Flight, TOF) для точного измерения расстояний между датчиком и объектами. Этот датчик может использоваться в различных индустриальных приложениях, где важна устойчивость к внешним условиям, надежность и точность измерения расстояний. Он применим для измерения расстояний, контроля позиций, навигации промышленных роботов, визуальной инспекции и многих других задач в промышленной среде.

Основные особенности:

• Измерение расстояния Датчик использует лазерный луч и принцип TOF для точного измерения расстояний. Он может измерять расстояния до 12 метров.
• Промышленная защита: TFmini-i имеет защиту от влажности и пыли, что соответствует стандарту IP65. Это позволяет использовать его в условиях промышленной среды, где могут быть повышены требования защиты от внешних факторов.
• RS485 промышленный интерфейс: Датчик поддерживает интерфейс RS485, часто используемый в промышленных сетях. Это позволяет обеспечить устойчивую передачу данных и подключение к другому оборудованию.
• Широкий диапазон напряжения Датчик работает в диапазоне напряжения от 7 до 30 В, что обеспечивает гибкость при подключении к источникам питания.

Технические характеристики:

ЭФФЕКТИВНОСТЬ
Расстояние действия

• 0,1~12,0 м при коэффициенте отражения 90% (в помещении 0klux)
• 0,1~7,0 м при коэффициенте отражения 10% (в помещении 0klux)
• 0,1~12,0 м при коэффициенте отражения 90% (на улице 70klux)
• 0,1~7,0 м при коэффициенте отражения 10% (на улице 70klux)

Точность

• ±6 см @ (0,1 ~ 6 м)
• ±1%@(6~12м)

Частота кадров: 1~40 Гц
Разрешение на расстоянии: 1 см
Толерантность к наружному освещению: 70klux
Уровень защиты: IP65

ОПТИЧЕСКИЕ ПАРАМЕТРЫ
Источник света: VCSEL
Длина волны: 850 нм.
Безопасность глаз: Класс 1 (IEC60825)
Поле зрения: 2°

ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ
Источник питания: DC 7V~30V
Средний ток: ≤65mA@12V
Мощность: ≤0,8 Вт при 12 В
Пиковый ток: 100 мА при 12 В

ДРУГИЕ
Размер: 50×34×41 мм
Материал корпуса: ABS/PC/PMMA
Рабочая температура: -20~60℃
Температура хранения: -30~75 ℃
Вес: 52 г
Длина кабеля: 70 см

Принцип определения диапазона TOF
TFmini-i основан на принципе времени полета (TOF). Если быть конкретно, он периодически излучает волну модуляции ближнего диапазона инфракрасного наружу, которая будет отображена после контакта с объектом. Датчик получает время полета, измеряя разность фаз в обратном направлении, затем вычисляет относительную дальность между датчиком и объектом обнаружения.

Безопаснее и стабильнее
Принимает уровень защиты IP65, он более безопасен и стабильный в использовании, подходит для сценариев промышленного применения.

Источник питания широкого диапазона
Поддерживает широкий диапазон входной мощности (7 В ~ 30 В), с обратной защитой во внутренней схеме

Поддерживает интерфейс RS485
Для подключения к разным промышленным платам управление с промышленным интерфейсом RS485

Габаритные размеры: 50мм × 34мм × 41мм

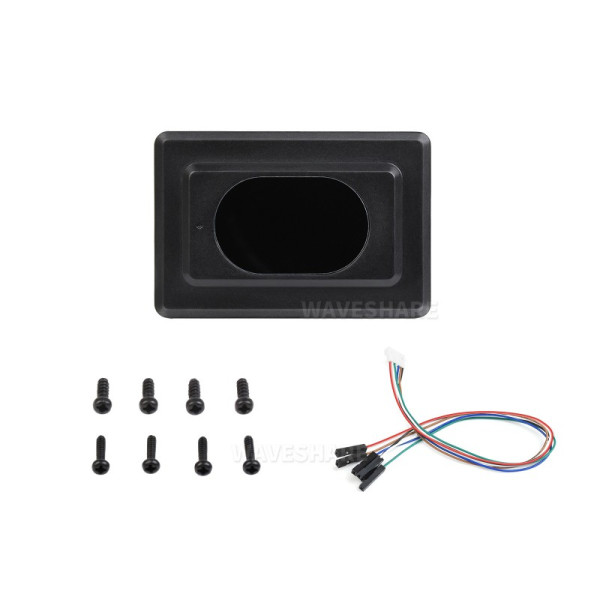

Комплект поставки:

1. TFmini-i LiDAR Range Sensor x1

Вес: 0.179 кг
