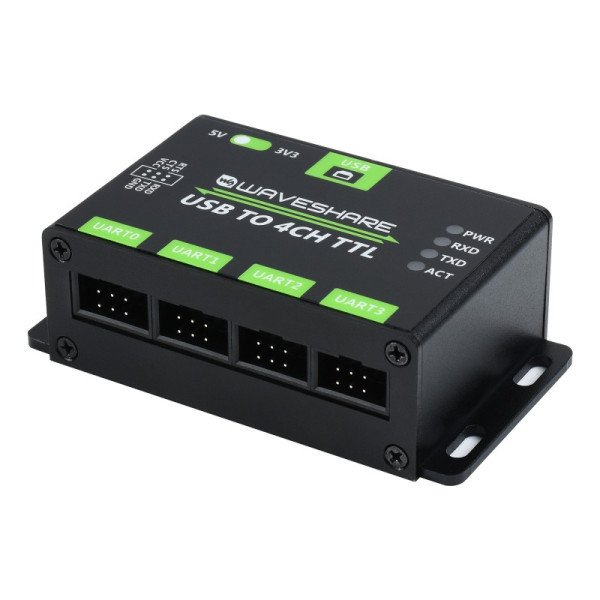

Адаптер USB TO 4CH TTL (21619)

Адаптер USB TO 4CH TTL (21619) – это адаптер, который преобразует сигналы USB в TTL (Transistor-Transistor Logic) сигналы для коммуникации с устройствами, использующими TTL интерфейс. Кроме того, он обеспечивает преобразование USB в UART (Universal Asynchronous Receiver/Transmitter), что позволяет передавать данные между компьютером и совместимыми TTL устройствами.

Конвертер имеет многофункциональную защиту и поддерживает разные системы, что делает его более универсальным и удобным для использования с разными устройствами. Например, он может обеспечить защиту от перегрузок, коротких замыканий, переполюсов и т.д.

Industrial USB TO 4CH TTL Converter, USB To UART, Multi Protection & Systems Support – это устройство, позволяющее передавать данные между компьютером и устройствами, использующими TTL интерфейс, с защитой от различных ошибок и поддержкой различных систем. Он может быть использован в разных промышленных, автоматизационных и робототехнических приложениях.

Основные особенности:

• Имеет расширение USB до 4-канального TTL (UART) с аппаратным управлением потоком, что обеспечивает одновременную и независимую связь для каждого канала
• Встроенные плавкие предохранители и защитные диоды, обеспечивающие стабильность тока/напряжения, обеспечивают защиту от перенапряжения и перенапряжения, улучшают стойкость к ударам.
• Имеет встроенную схему преобразователя напряжения с подавлением перенапряжения и защитой от электростатического разряда, что обеспечивает безопасную и стабильную связь.
• Встроенный последовательный порт TTL 3,3 В и 5 В переключатель уровня напряжения позволяет выбрать уровень TTL.

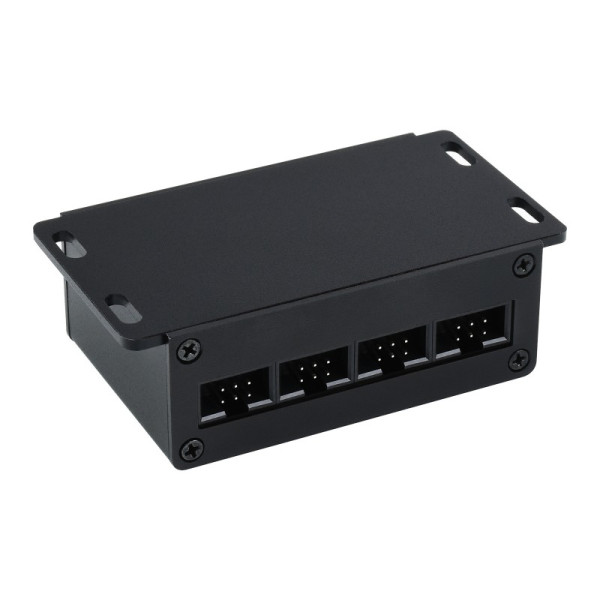

• Имеет прочный корпус из алюминиевого сплава с технологическим отверстием с ЧПУ.
• Оснащен качественным разъемом USB-B и разъемом IDC

Технические характеристики:

• ХОСТ-ПОРТ: USB
• ПОРТ УСТРОЙСТВА: UART
• Скорость передачи данных: 1200 бит/с ~ 460 800 бит/с
• USB ПОРТ: Разъем: USB-B
• Защита: плавкая предохранитель, защита от электростатического разряда
• ПОРТ UART: Разъем: 6-контактный защищенный разъем
• Защита: защитный диод IO

Встроенный предохранитель и защитный диод с возможностью восстановления обеспечивает защиту от перенапряжения и перенапряжения, повышает устойчивость к ударам; Встроенная схема преобразователя напряжения с подавлением перенапряжения и защитой от электростатического разряда обеспечивает безопасную и стабильную связь

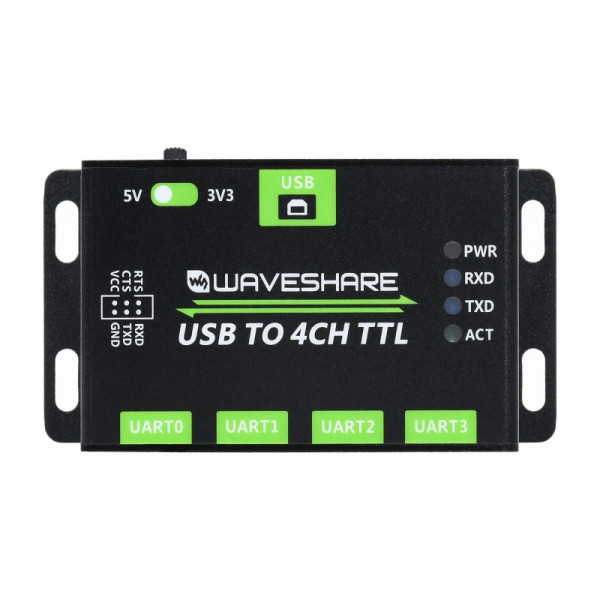

Интерфейсы:

Индикаторы

PWR: индикатор питания, светится при подключении USB и обнаружении напряжения.
RXD: индикатор получения, светится, когда порт устройства получает данные
TXD: индикатор передачи, светится, когда порт USB отправляет данные
ACT: индикатор состояния, светящийся при надлежащей работе конвертера

Назначение разъемов:

VCC: выход 5 В или 3,3 В, настраиваемый переключателем
GND: земля
TXD: подключение к MCU.RXD
RXD: подключение к MCU.TXD
RTS: подключение к MCU.CTS
CTS: подключение к MCU.RTS

Габаритные размеры: 27,6ммх 86мм х 48мм

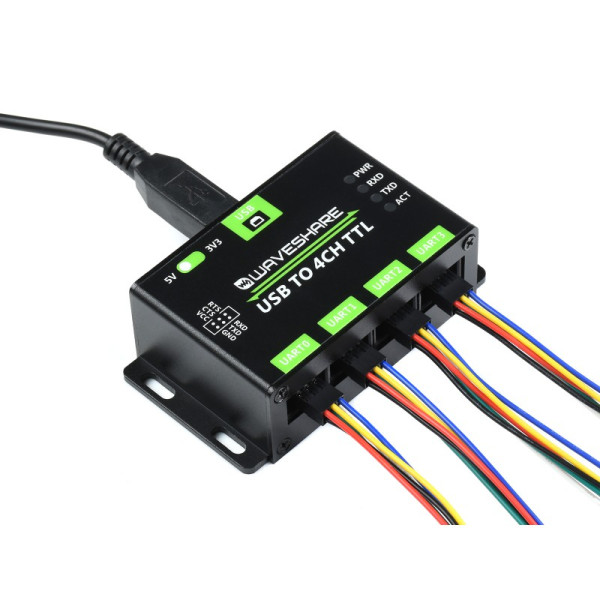

Комплект поставки:

1. USB TO 4CH TTL x1
2. Кабель USB (~1,2 м) x1
3. 6-контактный провод squid (~20 см) x4

Вес: 0,169 кг
