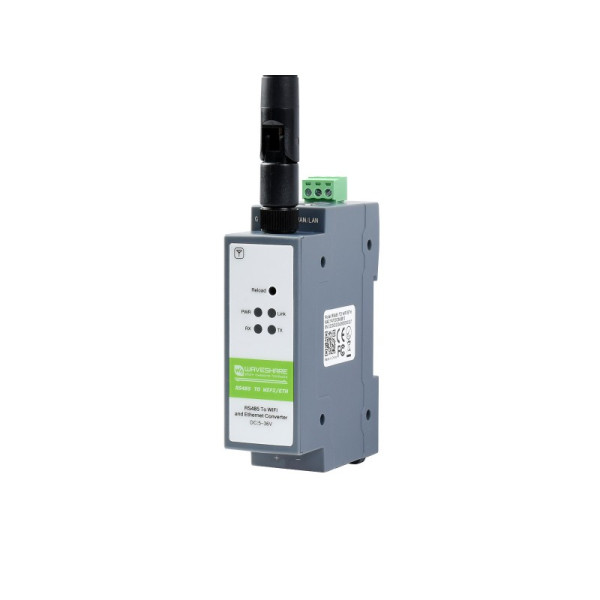

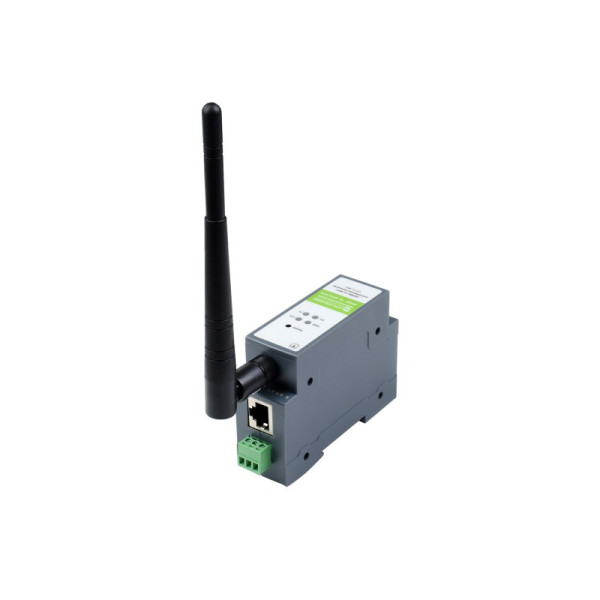

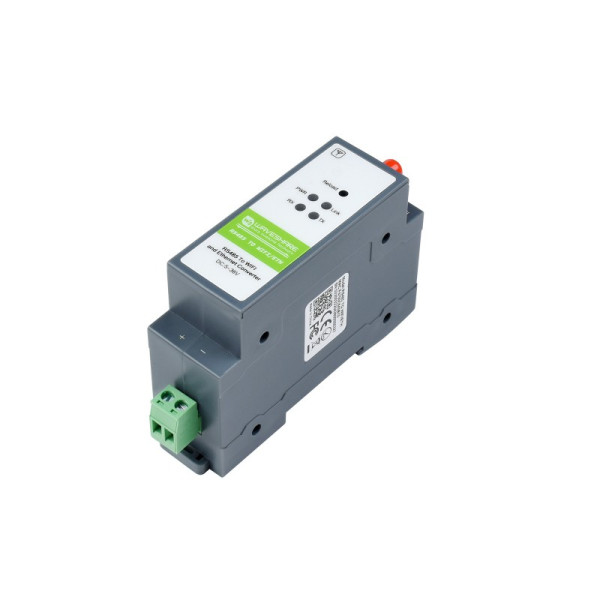

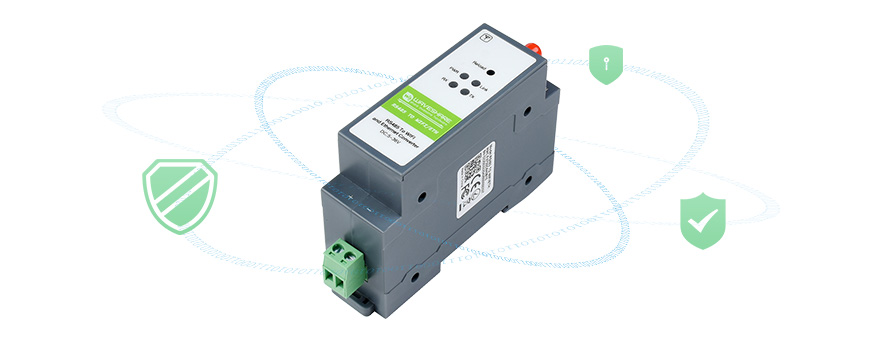

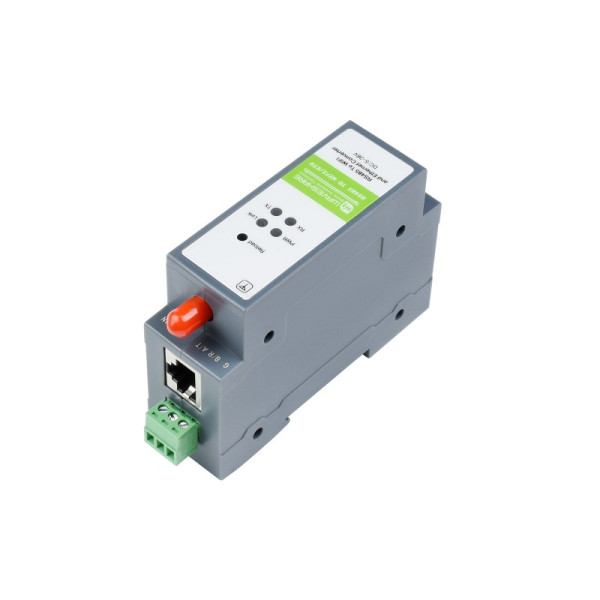

Адаптер RS485 TO WIFI/ETH (21968

Адаптер RS485 TO WIFI/ETH (21968) – это устройство для обеспечения связи между устройствами RS485 (например, промышленные контроллеры, датчики, инверторы) и сетями Ethernet или Wi-Fi. Это возможно благодаря встроенным функциям сервера серийных портов и протоколу Modbus, являющегося стандартом в промышленных системах автоматизации. Кроме того, это устройство может преобразовывать данные, полученные из RS485-устройств, в MQTT-сообщение (MQTT – это легкий протокол IoT для передачи данных в сетях с ограниченными ресурсами). Это делает его полезным для включения RS485-устройств в сети Интернет вещей (IoT) и обеспечения сбора данных и их дальнейшей обработки. Он является мощным инструментом для обеспечения связи между промышленными устройствами RS485 и сетями Ethernet или Wi-Fi, а также для интеграции промышленных систем автоматизации в сети IoT.

Это устройство для сбора данных RS485/шлюз IoT  разработано для промышленной среды. Он объединяет много функций в одном, включая последовательный сервер, шлюз Modbus, MQTT шлюз, RS485 для клиента HTTPD и т.д. Благодаря портам RS485, WIFI и Ethernet модуль может реализовать такие функции, как последовательный порт к WIFI, последовательный порт к Ethernet, Ethernet к WIFI и так далее. Используя винтовые клеммы для ввода питания, он поддерживает источник питания 5~36 В широкого диапазона. Огнезащитный корпус V0 на рельсах, небольшой размер, прост в установке. Он подходит для таких приложений как сбор данных, шлюз IoT, безопасность и безопасность IoT и интеллектуальный мониторинг приборов.

Технические характеристики:

Интерфейс связи: RS485, винтовая клемма
Источник питания: 5 ~ 36 В постоянного тока, винтовая клемма
Корпус: PC+ABS, огнезащитный класс V0
Размеры: 109,66×28×64,71 мм

СВЯЗЬ
Ethernet: разъем RJ45 с автоматическим согласованием 10/100 МБ
WIFI: совместим со стандартом 802.11b/g/n
Последовательный порт: интерфейс RS485 (защита от перенапряжения, молниезащита, защита от перегрузки по току)

БЕСПРОВОДНАЯ СВЯЗЬ
Диапазон частот: 2,412~2,484 ГГц
Беспроводная сеть: Станция / AP / AP+Station Mode
Механизм безопасности: WPA-PSK/WPA2-PSK
Тип шифрования: TKIP/AES
Мощность передачи:

• 802.11b: +19 дБм (макс. при 11 Мбит/с)
• 802.11g: +18 дБм (макс. при 54 Мбит/с)
• 802.11n: +17 дБм (макс.@HT20, MCS7); +17 дБм (макс. @ HT40, MCS7)

Чувствительность приема:

• 802.11b: -89 дБм (@11 Мбит/с)
• 802.11g: -81 дБм (@54 Мбит/с)
• 802.11n: -73 дБм (@HT20, MCS7); -71 дБм (@HT40, MCS7)

ХАРАТЕРИСТИКИ ПОСЛЕДОВАТЕЛЬНОГО ПОРТА
Скорость передачи: 300 ~ 460 800 бит/с
Бит четности: нет, нечетный, четный, отметка, пробел
Бит данных: 5~9 бит
Контроль потока: Н/Д

ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ
Протокол: TCP/UDP/ARP/ICMP/DHCP/DNS/HTTP/MQTT
Конфигурация: хост, веб-браузер, последовательная команда AT
Метод связи: прямая связь TCP/IP, VCOM
Режим работы: Прозрачная передача, последовательная команда, клиент HTTPD, Modbus TCP к Modbus RTU

Основная функция: поддержка RS485 к WIFI, RS485 к Ethernet, Ethernet к WIFI и т.д.

Поддержка монтажа на рельс: легко объединить последовательный многоэлементный сервер, установленный на рейке

Поддержка режима прозрачной передачи: поддерживает TCP-сервер/TCP-клиент/UDP-сервер/UDP-клиент

Режим последовательных команд: пользователь отправляет данные на сервер в соответствии с протоколом (возможно отправлять данные на разные серверы без перезагрузки)

Поддержка режима клиента HTTPD: после того, как пользователь установил разъем HTTP с помощью команд AT или веб-страницы, модуль может отправлять данные на HTTP-сервер или получать данные с сервера HTTP

Поддержка функции MQTT: устройства могут подписываться на другие клиентские сообщения MQTT и публиковать информацию о теме на сервере. Поддерживается подписка на 6 сообщений и публикация 6 тем, более широкий диапазон использования и более применимые сценарии. Пользователи могут просматривать связанную с устройством информацию через терминальные устройства или облачные платформы

Поддержка шлюза Modbus: поддержка режима преобразования Modbus TCP и RTU

Режим AT-команд: пользователь может запрашивать текущее состояние модуля или устанавливать соответствующие параметры, отправляя AT-команды

Основные функции:

Различные методы конфигурации: поддерживает несколько методов конфигурации, таких как хосты, веб-браузер и конфигурация последовательного порта

Протокол распространения разъема: в прозрачном режиме передачи последовательное устройство может передавать данные по указанной ссылке разъема; сетевые данные каждого сокета посылаются на последовательное устройство через последовательный порт.

Аппаратная защита: электростатический разряд, уровень 4, защита от статического электричества, уровень 3, защита от перенапряжения, EFT, уровень 3, защита от электрических переходных процессов/взрывов.

Настройка регистрационных пакетов: регистрационный пакет используется для идентификации информации об устройстве на сервере, чтобы сервер мог идентифицировать устройство.

Габаритные размеры: 109,66мм х 64,71мм х 28мм

Комплект поставки:

1. RS485 ДО WIFI/ETH x1
2. Антенна х1
   Блок питания не входит в комплект, рекомендуется использовать промышленный блок питания на DIN-рейке 12 В

Вес: 0,157 кг
