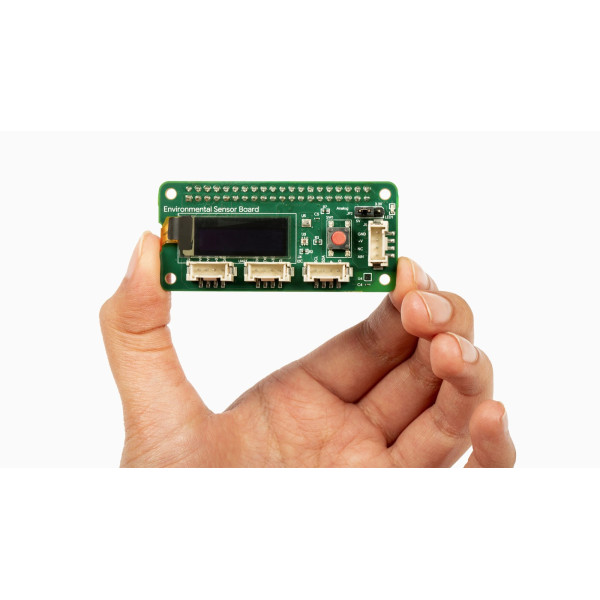

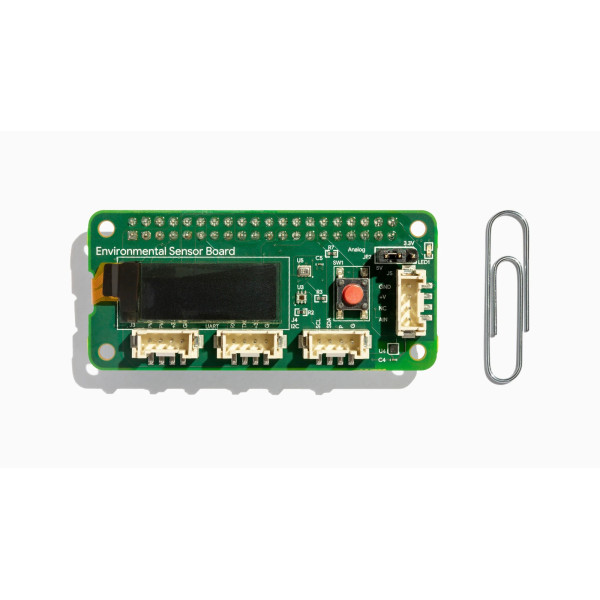

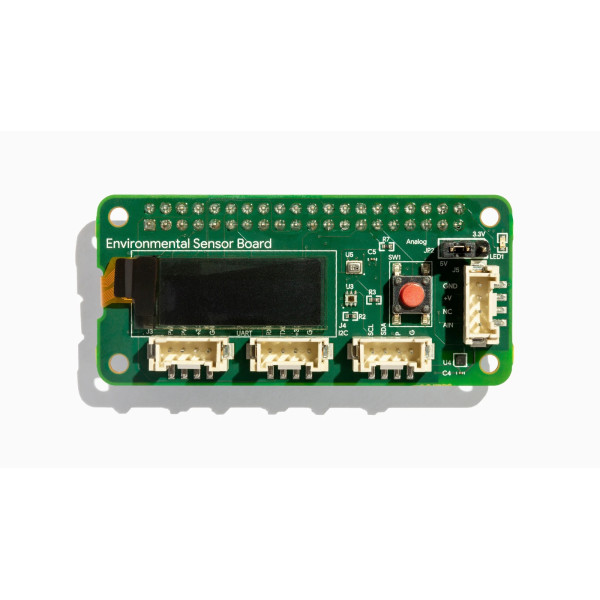

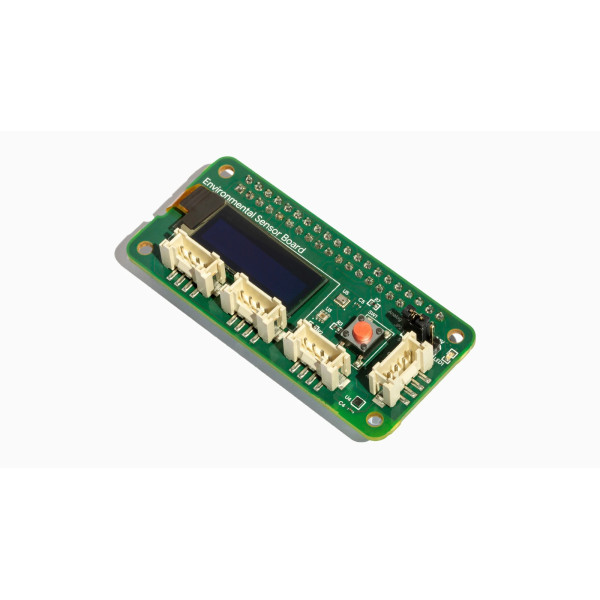

Coral Environmental Sensor Board

Coral Environmental Sensor Board – это плата расширения, которая добавляет микрокомпьютеру Coral Dev Board или Raspberry Pi необходмый функционал для измерения температуры, света и влажности, и может использоваться для проектов и приложений IoT. Также есть возможность дополнительно расширить её функционал, добавляя другие датчики с помощью разъемов Grove.

Основные особенности:

• Встроенный элемент защиты позволяет работать с Google Cloud IOT Core.
• Имеет четыре встроенных разъема Grove, позволяющих добавлять дополнительные датчики.
• Совместим с платами Coral и Raspberry Pi. 40-контактный разъем подключается к плате Coral Dev Board, Dev Board Mini или любой плате Raspberry Pi (плата датчика окружающей среды содержит EEPROM для идентификации на платах Raspberry Pi).

Общие характеристики:

Дисплей: OLED-дисплей 128x32
Крипточип: Security Microchip ECC608 с ключами Google
Влажность: Датчик влажности HDC2010
Освещение: Датчик наружного освещения OPT3002
Давление: Датчик барометрического давления BMP280
Соединения: Четыре разъема Grove, UART, I2C, ШИМ
Питание: 3,3/5В

Характеристики датчиков:

Датчик влажности и температуры Texas Instruments HDC2010:
● Диапазон/точность влажности: 0-100% ± 2%
● Температурный диапазон/точность: от -40 до +125 °C ± 0,2 °C Адрес I2C: 0x40

Датчик наружного освещения Texas Instruments OPT3002:
● Оптический спектр: 300-1000 нм
● Диапазон измерения: 1,2-10 мВт/см2 Адрес I2C: 0x45

Датчик барометрического давления Bosch Sensortec BMP280:
● Рабочий диапазон: 300-1100 гПа
● Абсолютная точность (при 0-65 °C): ~ ± 1 гПа
● Относительная точность (при 700-900 гПа; 25-40 °C): ± 0,12 гПа  Адрес I2C: 0x76

OLED-дисплей
OLED-дисплей 128x32 управляется микросхемой управления SSD1306, подключенной к интерфейсу SPI.

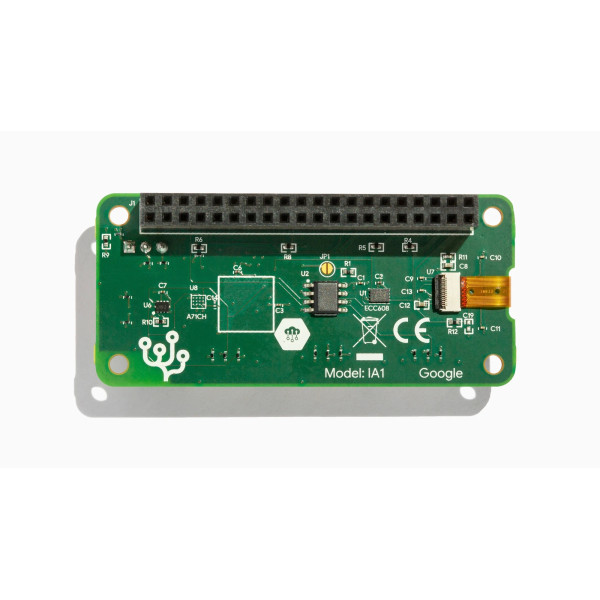

Криптопроцессор
Плата содержит криптопроцессор (ATECC608A) из EEPROM, который может хранить до 16 ключей (256-бит), сертификатов или других данных. Несмотря на то, что этот чип предоставляет ряд криптографических функций, он в основном включен для обеспечения безопасной генерации ключей и управления ими для безопасной аутентификации с помощью устройства.

Заводские настройки для платы датчиков окружающей среды включают один ключ Google (частный ключ, открытый ключ и сертификат) прямо из коробки. Этот слот для ключа можно использовать многократно, как и остальная память.

Интерфейсы Grove:

Разъемы Grove обеспечивают легкий доступ к контактам PWM, UART и I2C  платы, а также встроенному аналого-цифровому преобразователю (АЦП). Вывод VDD_A аналогового разъема Grove может питаться от шины питания 5 В или 3,3 В с помощью перемычек, обозначенных на рисунке как ANALOG VDD JUMPER.

Габаритные размеры:  65мм х 30мм х 18,5мм

Вес: 0,014кг
