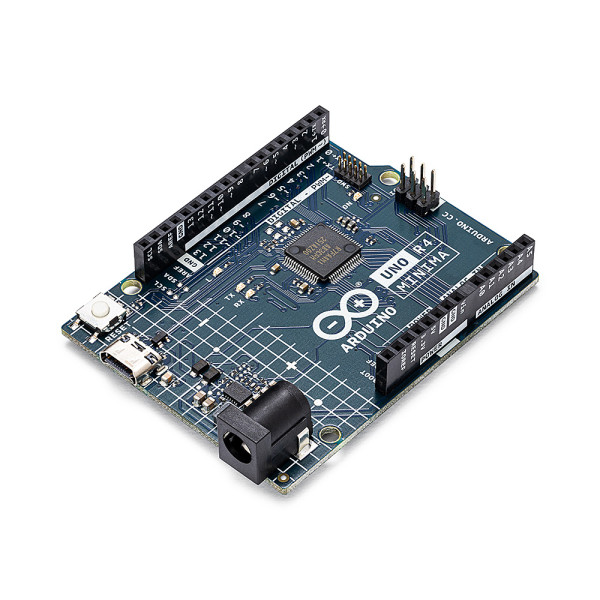

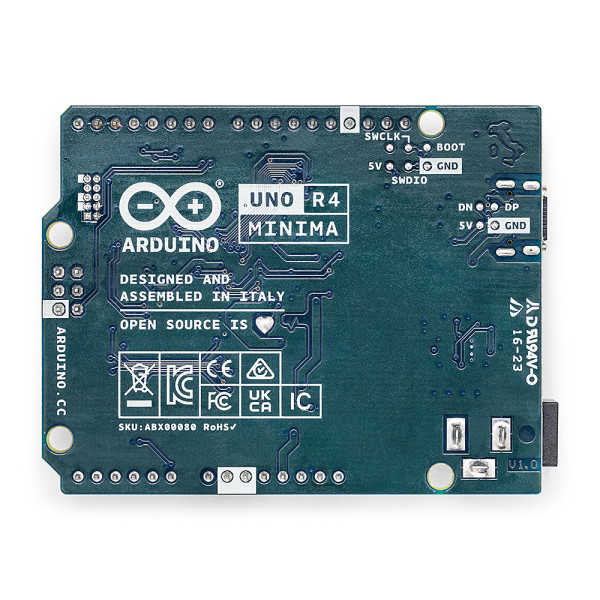

Arduino Uno Rev4 MINIMA / ABX00080

Arduino Uno Rev4 MINIMA / ABX00080 –  это Arduino Uno Rev4, базирующееся на популярной модели Arduino Uno и являющейся обновленной версией. Она предлагает много функциональных возможностей для разработки электронных проектов. Эта плата имеет множество цифровых и аналоговых входов/выходов, что позволяет подключать различные сенсоры, актуаторы и другие устройства. Она также поддерживает использование плат расширения.

Поддержка Arduino IDE: Эта плата совместима с Arduino IDE, популярной интегрированной средой разработки, которая предоставляет удобный интерфейс для программирования и управления платой. С помощью языка Arduino можно создавать приложения и управлять платой с легкостью.

Имея больше вычислительной мощности, памяти и скорости в обычном форм-факторе UNO с рабочим напряжением 5 В, она позволяет пользователям легко обновлять проекты, созданные с помощью UNO R3 или Leonardo.

Более того, благодаря микроконтроллеру RA4M1 от Renesas она может использовать два новых стандартных периферийных устройства, CAN BUS и (12-битный) DAC: идеально подходит для автоматизации или аудиопроектов.

Эта плата имеет следующий набор функционала:
– разъем USB-C®
– HID-устройство (для эмуляции мыши или клавиатуры)
– Улучшенная силовая часть
– Диагностика ошибок выполнения
– 2x SPI + 2x I2C + 1x шины CAN
– ЦАП

Эта плата может похвастаться процессором RA4M1 от Renesas, обеспечивающим повышенную вычислительную мощность, расширенную память и дополнительные периферийные устройства. А самая лучшая часть? Он остается верным надежному форм-фактору UNO и работает при практическом напряжении 5 В. Будьте готовы к обновлению, как никто другой, с Arduino UNO R4 Minima!

Основные особенности UNO R4 Minima:
● Аппаратная совместимость с форм-фактором UNO: UNO R4 Minima сохраняет тот же форм-фактор, цоколевку и рабочее напряжение 5 В, что и его предшественник UNO R3. Это обеспечивает плавный переход для существующих щитов и проектов, используя обширную и уникальную экосистему уже созданную для Arduino UNO.
● Расширенная память и более быстрые часы: подготовьтесь к более точному вычислению и способности с легкостью выполнять сложные проекты. UNO R4 Minima может похвастаться увеличенной памятью и более высокой тактовой частотой, что позволяет легко решать сложные задачи.
● Дополнительные встроенные периферийные устройства: UNO R4 Minima представляет ряд бортовых периферийных устройств, включая 12-разрядный ЦАП, CAN BUS и операционный усилитель. Эти дополнительные компоненты дают вам расширенные возможности и гибкость в ваших проектах.
● Расширенный допуск до 24 В: UNO R4 Minima теперь поддерживает более широкий диапазон входных напряжений, позволяя источнику питания до 24 В. Это обеспечивает полную интеграцию с двигателями, светодиодными лентами и другими приводами, упрощая ваши проекты благодаря использованию одного источника питания.
● Разъем SWD: отладка является критическим аспектом любого проекта. Просто подключите внешний отладчик к UNO R4 Minima и легко отслеживайте внутреннюю работу вашей системы. Оставайтесь под контролем и получайте ценную информацию.
● Поддержка HID: UNO R4 Minima оснащена встроенной поддержкой HID (Human Interface Device), позволяющей имитировать мышь или клавиатуру при подключении к компьютеру через кабель USB. Эта удобная функция позволяет легко передавать нажатие клавиш и движения мыши на компьютер, повышая удобство использования и функциональность.

Технические характеристики:

• Микроконтроллер: Renesas RA4M1 (Arm® Cortex®-M4 с модулем плавающей точки)
• Беспроводное подключение: ESP32-S3
• USB: порт программирования USB-C®/HID
• Контакты:
  • Контакты цифрового ввода/вывода: 14
  • Аналоговые входы: 6
  • ЦАП: 1
  • Выводы ШИМ: 6
• Связь
  • UART: 1
  • I2C: 1
  • SPI: 1
  • CAN: 1 (нужен внешний трансивер)
• Питание
  • Рабочее напряжение цепи: 5 В (ESP32-S3 3,3 В)
  • Входное напряжение (VIN): 6-24 В
  • Постоянный ток на контакт ввода/вывода: 8 мА
• Тактовая частота RA4M1: 48 МГц
• Память RA4M1: 256 КБ Flash, 32 КБ RAM
• Размеры:
  • Ширина: 68,85 мм.
  • Длина 53,34 мм
• Вес: 0,03кг
