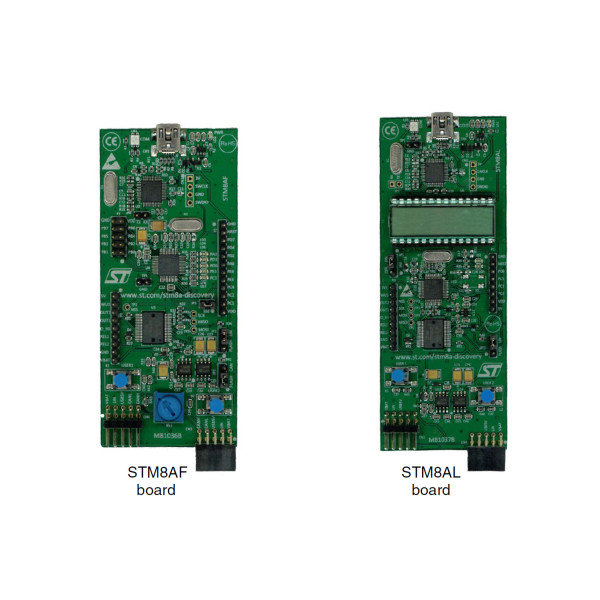

STM8A-DISCOVERY

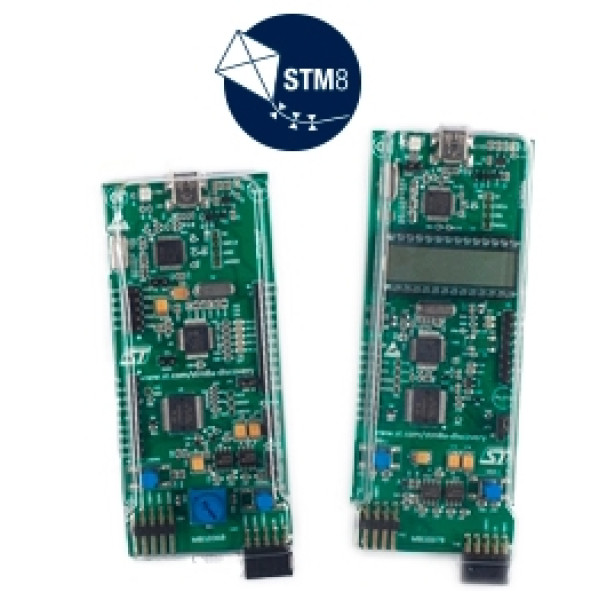

Платы STM8A-DISCOVERY помогут вам исследовать особенности работы семейств автомобильных микроконтроллеров STM8AF5288 и STM8AL3L68 и разработать приложения с помощью двух специализированных плат, которые можно соединить вместе через сеть LIN. Плата STM8AF может выполнять обмен данными по CAN и LIN с MCU, питаемым от 5 В, и готова к подключению к сети с помощью встроенного приемопередатчика. Плата STM8AL управляет связью подчиненного устройства LIN через свой приемопередатчик и использует 4-значный буквенно-цифровой ЖК-дисплей с питанием MCU от 3,3 В, предлагая режимы с низким энергопотреблением.
Платы STM8AF и STM8AL включают кнопки, светодиоды, внешние разъемы и позволяют использовать различные конфигурации, позволяющие использовать многочисленные возможности микроконтроллеров.

Общие особенности STM8A-DISCOVERY:

• Встроенный ST-LINK / V2 включен для отладки и программирования
• Питание платы: через шину USB 5 В
• Внутренний двойной повышающий преобразователь ST662A, вырабатывающий 12 В постоянного тока при питании от порта USB.
• Внешний источник питания VBAT (до 14 В постоянного тока)
• Кварцевый генератор HSE XTAL, 16 МГц
• ИС управления питанием L99PM62GXP с LIN и высокоскоростной CAN с интерфейсом управления SPI и драйверами верхнего плеча
• Две кнопки (USER1 и USER2)
• Расширительный разъём для L99PM62GXP, включая реле, выходы высокого уровня и возможности пробуждения

Специальные функции STM8AF:
■ Микроконтроллер STM8AF5288T с 64 Кбайт флэш-памяти, 2 Кбайта данных EEPROM, LIN, CAN в 48-контактном корпусе
■ Семь светодиодов:
- LD1 (красный / зеленый) для связи USB
- LD2 (красный) для включения питания 5 В
- Пять пользовательских светодиодов LD3 (красный) и LD4 - LD7 (зеленый)
■ Потенциометр RV1, подключенный к периферийному устройству АЦП.
■ Разъемы расширения для подключения MCU (полный порт B, свободные контакты портов, СБРОС)

Специальные функции STM8AL:
■ Микроконтроллер STM8AL3L68T с 32 Кбайт флэш-памяти, 1 Кбайт данных EEPROM, ЖК-дисплей в 48-контактном корпусе
■ Четыре светодиода:
- LD1 (красный / зеленый) для связи USB
- LD2 (красный) для включения питания 3,3 В
- 2 пользовательских светодиода LD3 (красный) и LD4 (зеленый)
■ 4-значный буквенно-цифровой ЖК-дисплей, включая 4-полосный дисплей
■ Разъем расширения для подключения MCU (свободные контакты портов, СБРОС)
