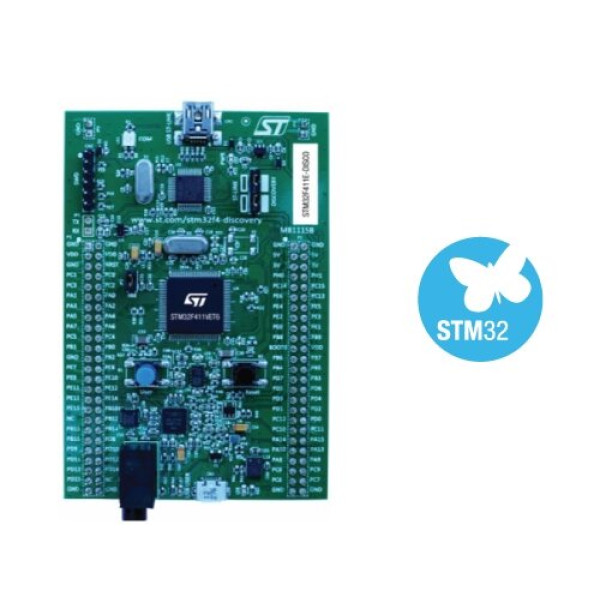

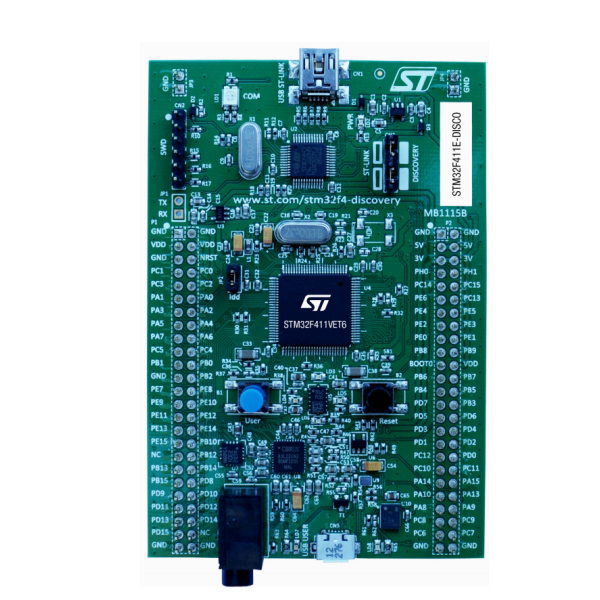

STM32F411E-DISCO

Отладочная плата STM32F411E-DISCO создана специально для исследования работы базового микроконтроллера серии STM32F411.

Наличие встроенных ST MEMS устройств позволяет произвоить исследования и прототипирования для графики, звука, поддержки нескольких датчиков и т.д.

В плату встроен ST-LINK/V2 для функции встроенной отладки и программирования микроконтроллера STM32.

Плата поддерживает работу с пакетом ПО STM32CubeF4, включая стандартную программную библиотеку.

Ключевые особенности:

• Микроконтроллер STM32F411VET6 с 512 Кбайт флэш-памяти и 128 Кбайт ОЗУ в корпусе LQFP100
• USB OTG FS
• 3-осевой гироскоп с цифровым выходом ST MEMS
• Цифровой линейный акселерометр и магнитный датчик ST MEMS 3D
• Цифровой микрофон ST MEMS
• Аудио ЦАП со встроенным динамиком класса D
• Восемь светодиодов:
       LD1 (красный / зеленый) для связи USB
       LD2 (красный) для питания 3,3 В
       Четыре пользовательских светодиода: LD3 (оранжевый), LD4 (зеленый), LD5 (красный) и LD6 (синий)
       Два светодиода USB OTG: LD7 (зеленый) VBUS и LD8 (красный) перегрузка по току
• Две кнопки пользователя и сброса
• Разъемы платы:
       Разъем USB OTG FS Micro-AB
       Разъем ST-LINK Mini-B USB
       Разъем расширения для всех входов / выходов LQFP100 для быстрого подключения к макетной плате и легкости проверки
• Гибкие варианты питания:
       USB-разъем ST-LINK
       Внешнее напряжение питания 5 В
• Встроенный отладчик / программатор ST-LINK / V2 с переключателем выбора режима для использования комплекта в качестве автономного датчика ST-LINK (с разъемом SWD для программирования и отладки)
• Всеобъемлющее бесплатное программное обеспечение, включая множество примеров, является частью пакета MCU STM32CubeF4 или STSW-STM32136 для использования устаревших стандартных библиотек
• Поддержка широкого выбора интегрированных сред разработки (IDE), включая IAR Embedded Workbench®, MDK-ARM и STM32CubeIDE
