Плата расширения UPS Module Mini (24760)

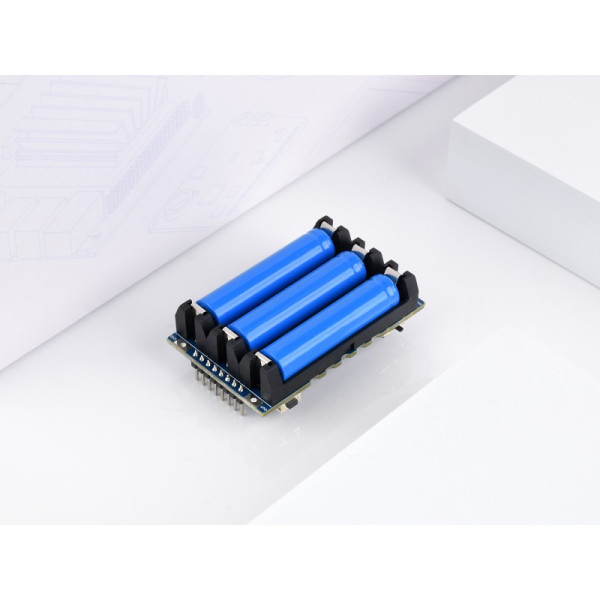

Плата расширения UPS Module Mini (24760) – это компактное устройство, обеспечивающее надежное питание для электронных устройств. Этот модуль может одновременно заряжать и питать устройства и имеет выходную мощность 5В и ток 2,5А. Он способен одновременно заряжать батареи и снабжать выходную мощность от внешнего источника питания. Автоматически переключается на выход от батарей, если внешний источник питания недоступен, поддерживает стабильное питание для работы системы.

Это устройство особенно полезно для приложений, где непрерывное питание имеет большое значение, такие как системы мониторинга, автоматизации, IoT-проекты, а также для обеспечения бесперебойного питания для малых устройств при отключении электросети. Он позволяет поддерживать работу устройств без перебоев, даже при отключении питания.

Основные особенности

• Обеспечивает связь по шине I2C, мониторинг напряжения, тока, мощности и остаточной емкости аккумуляторов в режиме реального времени.
• Имеет встроенные несколько функциональных штифтов, обеспечивающих два метода зарядки и разрядки через колодки и штифтовые разъемы
• Имеет несколько схем защиты аккумулятора: защита от перезаряда/разряда, защита от перегрузки по току, защита от короткого замыкания и защита от обратного хода, а также функция выравнивания заряда, более безопасная и стабильная
• Имеет встроенный регулятор 5 В, обеспечивающий постоянный выходной ток до 2,5 А
• Имеет встроенные предупреждающие индикаторы, которые легко проверить, правильно ли подключен аккумулятор и состояние зарядки.
• Поставляется с онлайн-ресурсами разработки и пособием

Технические характеристики

• ВЫХОДНОЕ НАПРЯЖЕНИЕ: 5В 2,5А
• ЗАРЯДНОЕ УСТРОЙСТВО: поддержка 5 В 3 А
• ШИНА УПРАВЛЕНИЯ: I2C

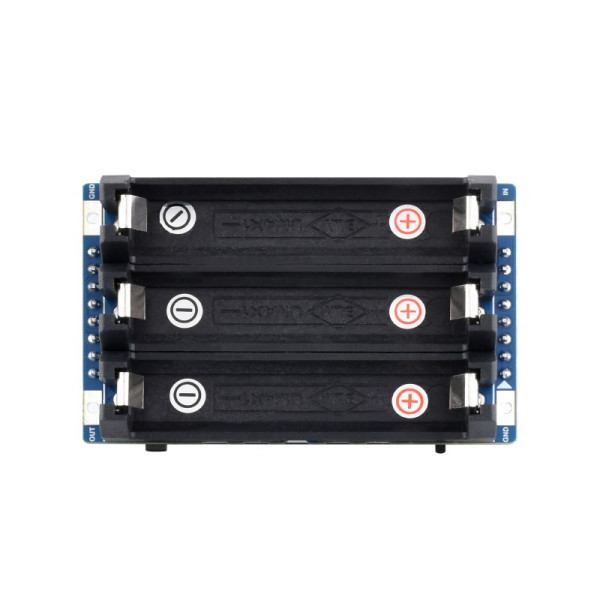

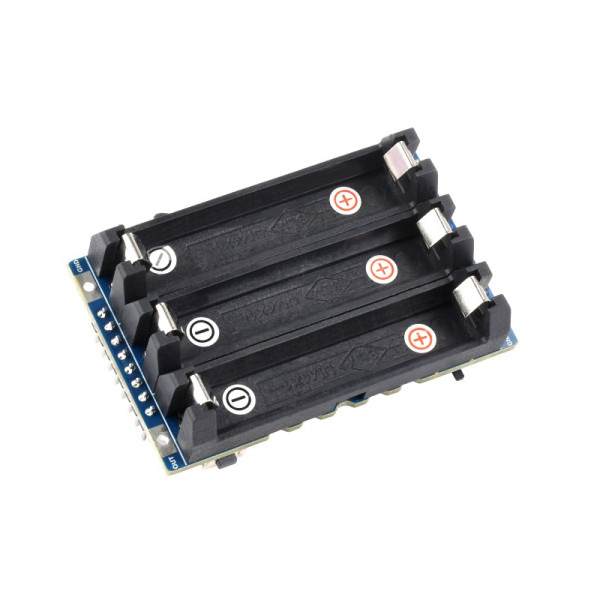

• ПОДДЕРЖКА БАТАРЕИ: литиевая батарея 10440 × 3 (параллельно, НЕ входит в комплект)
• РАЗМЕРЫ: 61 × 38 мм

Мониторинг в реальном времени
Мониторинг напряжения, тока, мощности и остаточной емкости аккумуляторов через интерфейс I2C

Имеет схемы защиты от перезаряда/разряда, превышение тока, короткого замыкания и обратного хода вместе с функцией выравнивания заряда.

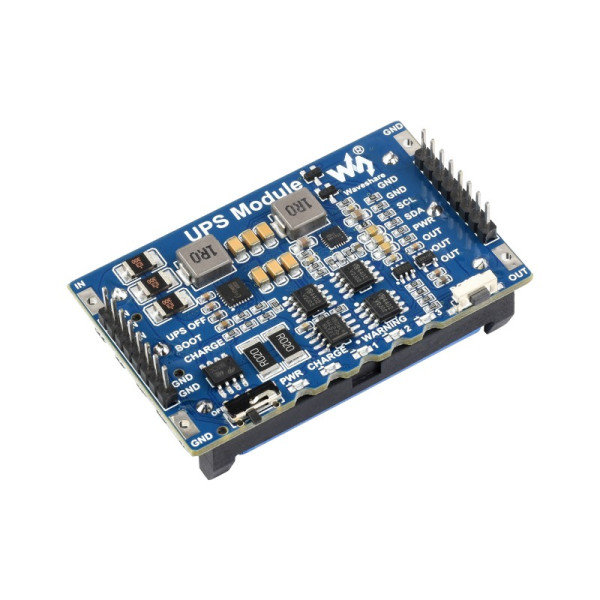

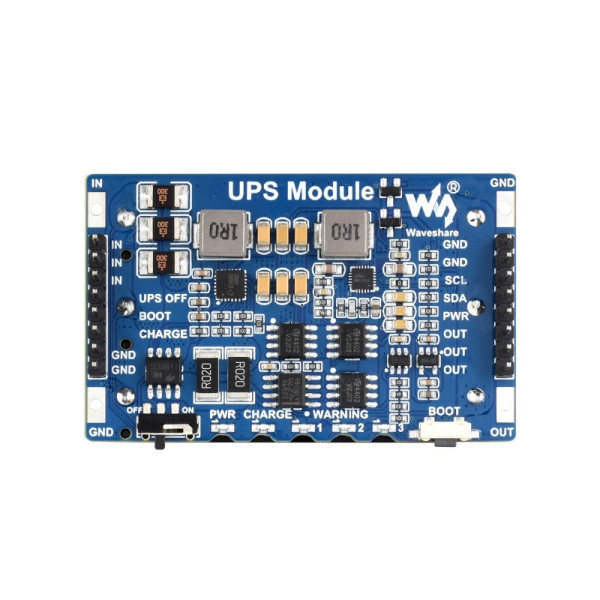

Элементы платы:

1. ETA1188 5В стабилизатор напряжения
2. ETA6953 Чип зарядки/разрядки аккумулятора
3. INA219 Микросхема мониторинга напряжения/тока
4. Микросхема защиты аккумулятора S8261
5. RT9193 3.3V регулятор напряжения
6. AO4402 Защита батареи MOS трубка
7. Переключатель ИБП ON/OFF. Контроль выхода ИБП
8. Кнопка загрузки - Активация батарей
9. Индикатор мощности. Светится, когда выключатель ИБП включен.
10. Индикатор заряда
    1. Светится: когда аккумуляторы заряжаются
    2. Мигает: батареи неисправны или не подключены
    3. Свет выключен: когда зарядка завершена или не заряжается
11. Индикаторы предупреждения о реверсе засветятся, если соответствующая батарея подключена реверсивно
12. Зарядный блок 5V 3A
13. Выходная панель ИБП 5В 2,5А
14. Многофункциональные штифтовые разъемы

Распиновка:

IN: Вход питания (5 В 3 А)
ВЫХОД: выход ИБП (5 В 2,5 А)
GND: земля
UPS OFF: выключите выход питания ИБП при подключении к контакту PWR
BOOT: активация аккумуляторов (низкий уровень в течение 500 мс, а затем высокий)
CHARGE: индикация заряда (низкий уровень зарядки)
SCL: часы I2C
SDA: данные I2C
PWR: UPS ON/OFF (Если встроенный переключатель ИБП выключен, выход питания ИБП будет выключен, когда источник питания подключен к контакту UPS OFF, и включится, когда подключен к контакту GND)
Примечание. При использовании контактных разъемов для зарядки и разрядки рекомендуется соединять все входящие и выходные контакты для выходного тока 2,5 А, чтобы уменьшить напряжение на контактах

Габаритные размеры: 61мм х 38мм

Комплект поставки:

1.  UPS Module Mini x1

Аккумуляторные батареи не входят в комплект поставки.

Вес: 0.023 kg
