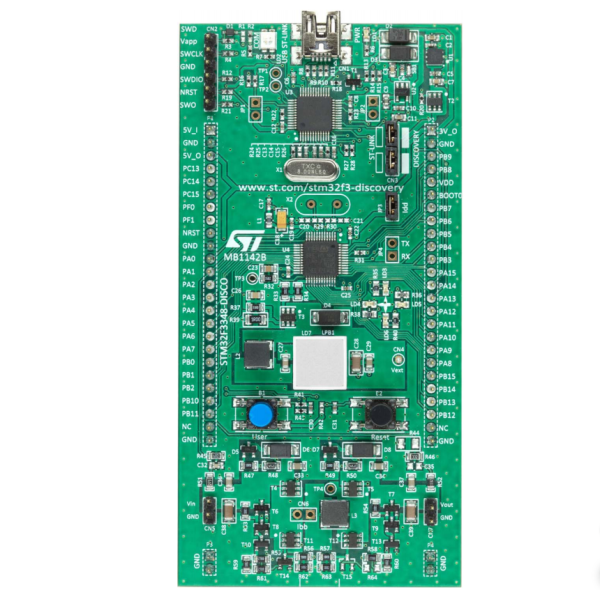

STM32F3348-DISCO

Отладочная плата STM32F3348-DISCO создана специально для исследования работы микроконтроллера серии STM32F334.  Она предназначена для использования в качестве исследовательского инструмента и для прототипирования приложений создаваемых на базе MCU STM32F334C8T6, а также их испытаний до начала серийного производства.

Комплект STM32F3348 Discovery позволяет использовать широкий спектр приложений, он включает встроенный интерфейс инструмента отладки ST-LINK / V2-1, регулировку яркости светодиодов с помощью понижающего преобразователя, понижающий / повышающий преобразователь, светодиоды и кнопки.


Ключевые особенности:

• Микроконтроллер STM32F334C8T6 с 64 КБ флэш-памяти, 16 КБ ОЗУ в корпусе LQFP48.
• Встроенный ST-LINK / V2-1 с переключателем режима выбора для использования комплекта как автономного ST-LINK / V2-1 (с разъемом SWD для программирования и отладки).
• mbed ™ -enabled
• USB ST-LINK с возможностью повторного перечисления и тремя различными интерфейсами:
       виртуальный com-порт
       mass storage
       порт отладки
• Питание платы: по шине USB или от внешнего источника питания 5 В.
• Внешний источник питания приложения: 3 В и 5 В.
• Регулировка яркости светодиодов с понижающим преобразователем.
• Один понижающий / повышающий преобразователь.
• Шесть светодиодов:
       LD1 (красный) для питания 3,3 В
       LD2 (красный / зеленый) для связи USB
       Четыре пользовательских светодиода: LD3 (красный), LD4 (оранжевый), LD5 (зеленый) и LD6 (синий).
• Две кнопки (пользовательская и сброс).
• Разъем расширения для входов / выходов LQFP48 для быстрого подключения к макетной плате и легкого тестирования.
• <есплатное программное обеспечение, включая множество примеров, является частью пакета STM32CubeF3 или STSW-STM32148 для использования устаревшей стандартной библиотеки.
