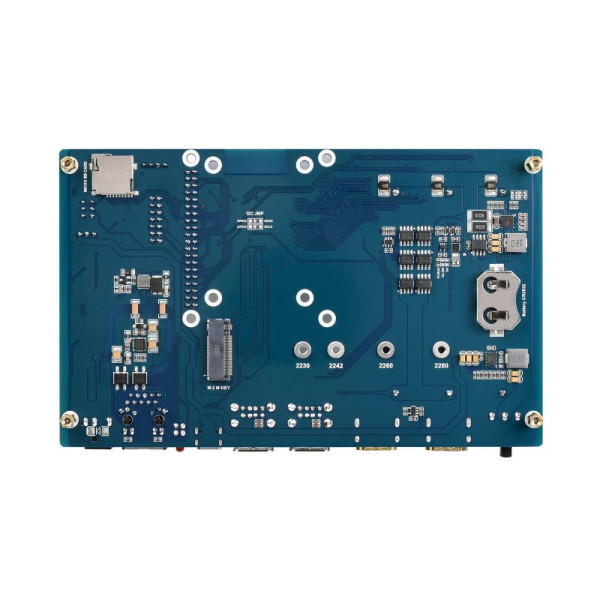

Модуль PoE UPS для Raspberry Pi Compute Module 4 Base Board (22116)

Raspberry Pi Compute Module 4 WIFI6 Dual ETH Base Board (23589) – это расширительная плата, специально разработанная для использования с Raspberry Pi Compute Module 4 (CM4), предоставляющая дополнительные возможности и функциональность для проектов, использующих Raspberry Pi CM4. Она подходит для разработки сетевых устройств, серверов, систем бесперебойного питания и других проектов, требующих надежности и расширенных возможностей по подключению устройств. Эта плата имеет несколько важных особенностей:

Поддержка PoE (Power over Ethernet): Это означает, что плата может получать питание через кабель Ethernet. Благодаря этому, можно питать саму плату и Raspberry Pi Compute Module 4 через единый кабель, что упрощает размещение устройства и уменьшает количество нужных источников питания.

UPS (бесперебойное питание): Плата оснащена UPS-функцией, позволяющей продлить питание Raspberry Pi CM4 при отключении основного источника питания. Это обеспечивает надежность и защиту от потери данных при перебоях в электроснабжении.

Разъемы и интерфейсы: Плата имеет два разъема Gigabit Ethernet, позволяющих подключать устройства к сети с высокой скоростью. Также присутствует два разъема HDMI для подключения двух видеодисплеев одновременно и четыре разъема USB 2.0 для подключения периферийных устройств.

Технические характеристики

• CM4 SOCKET: подходит для всех вариантов Compute Module 4
• ПОДДЕРЖКА БАТАРЕИ: параллельная литий-ионная батарея 18650×3 (НЕ входит в комплект)
• СЕТЬ: разъем Gigabit Ethernet RJ45, интегрированный 802.3af-совместимый контур PoE (5 В/2,5 А)
• USB: USB 2.0 типа A×4
• РАЗЪЕМ:
  • Разъем Raspberry Pi 40PIN GPIO
  • Слот M.2 M KEY для подключения NVME SSD или коммуникационного модуля с интерфейсом PCIE M.2 M KEY
• ДИСПЛЕЙ: порт MIPI DSI × 1 (22-контактный разъем FPC 0,5 мм)
• КАМЕРА: порт MIPI CSI-2×2 (22-контактный разъем FPC 0,5 мм)
• ВИДЕО: HDMI × 2, поддерживает выход 4K 30fps
• RTC: часы реального времени с гнездом для батареи и возможностью вывода Compute Module 4
• ХРАНИЛИЩЕ: гнездо для карты MicroSD для вариантов Compute Module 4 Lite (без eMMC)
• ВЕНТИЛЯТОР: позволяет регулировать скорость и измерять, 5 В/12 В
• ИНДИКАТОР:
  • Светодиодный индикатор состояния M.2
  • Светодиод состояния CM4
• ВХОД ПИТАНИЯ: 7-36В
• РАЗМЕРЫ: 175,0 × 108,0 мм

Подключение к Compute Module 4
Стандартный разъем CM4 и цветной разъем Raspberry Pi 40PIN GPIO
Подходит для модулей серии Compute Module 4 Lite/EMMC

Бесперебойное питание
Он способен одновременно заряжать батареи и обеспечивать выходную мощность от внешнего источника питания.
Автоматически переключается на выход от батарей, если внешний источник питания недоступен, поддерживает работу системы без проблем

Встроенные разъемы CSI и DSI имеют 22-контактный разъем с шагом 0,5 мм, рекомендуется приобрести адаптер CSI и адаптер DSI для использования с камерой и дисплеем с разъемами 15-контактного разъема с шагом 1 мм.
Изображение только для ознакомления, CM4, дисплей и камера НЕ включены

Много вариантов источника питания
Динамическое управление путем, более стабильное питание

Три варианта внешнего источника питания: интерфейс USB, постоянный ток с широким напряжением и PoE
При подключении к внешнему источнику питания система питается, а батарея будет заряжаться одновременно, а батарея будет отключена после полной зарядки, чтобы избежать повреждения срока службы батареи из-за частой зарядки и разрядки.
Когда внешнего источника питания недостаточно, батарея обеспечит выходную мощность вместе с внешним источником питания одновременно для обеспечения нормальной работы системы.
Когда подключен внешний источник питания, система будет продолжать работать в нормальном режиме, даже если батарея выйдет из строя или ее вынут. При отключении внешнего источника питания он автоматически переключается на выход от батарей, не прерывая работу системы

Безопасная и стабильная схема
Схемы защиты от перезаряда/разряда, превышение тока, короткого замыкания и обратной защиты
Вместе с автономным предохранителем для каждой батареи, более безопасный и стабильный

Мониторинг в реальном времени
Мониторинг напряжения, тока, мощности и остаточной емкости аккумуляторов через I2C

Когда напряжение падает слишком низко, можно правильно сохранить файлы, а затем программно выключить систему, чтобы избежать потери данных

Габаритные размеры:    175мм х 108мм

Комплект поставки:

1. CM4-POE-UPS-BASE x1

Вес: 0,148 кг
