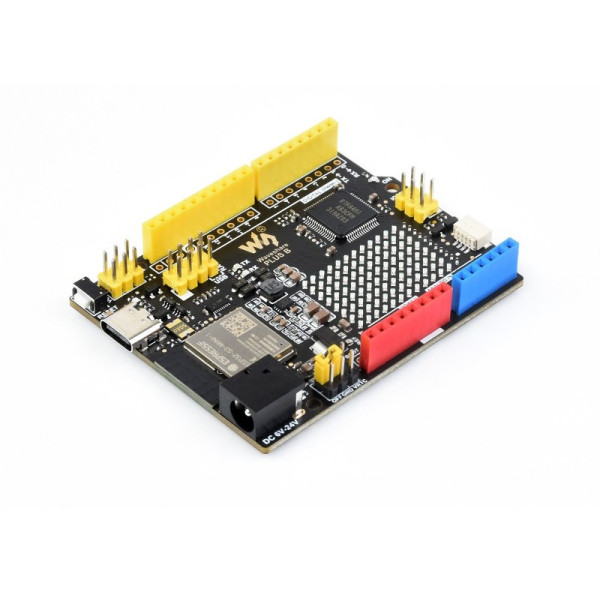

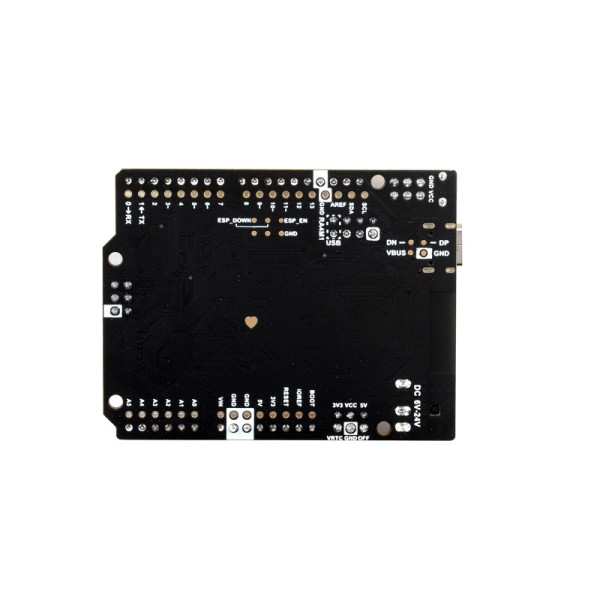

R7FA4 PLUS B Development Board (26717)

R7FA4 PLUS B Development Board – это инновационное решение, построенное на базе микроконтроллера R7FA4M1AB3CFM и оборудованное чипом ESP32-S3FN8. Эта плата имеет высокий уровень совместимости с платформой UNO R4 WiFi, которая делает ее идеальным выбором для разработчиков, работающих с Arduino и ищущих расширенные возможности.

Основные особенности:

• Эта плата использует мощный микроконтроллер R7FA4M1AB3CFM (32-битный ARM Cortex-M4), что обеспечивает высокую производительность и надежность в работе.
• Оборудована чипом ESP32-S3FN8 (Dual-core 32-bit Xtensa LX7), что расширяет возможности беспроводной связи и позволяет создавать проекты с поддержкой WiFi.
• Плата полностью совместима с Arduino UNO R4 WiFi, позволяющим использовать широкий спектр библиотек и простых приложений для разработки.

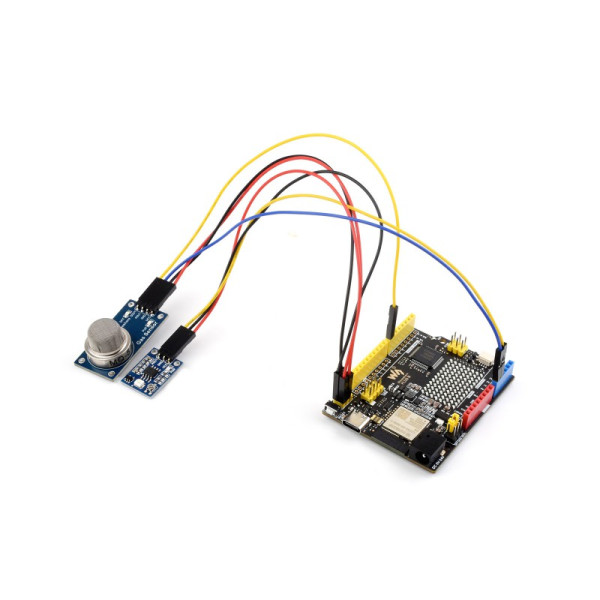

• Плата имеет различные порты ввода-вывода (GPIO), позволяющие легко подключать различные датчики, устройства вывода и расширять функциональные возможности устройства.
• Для начала работы с этой платой разработки не требуются сложные настройки или специализированные знания. Она готова к использованию с момента получения.

Технические данные:

• МИКРОКОНТРОЛЕР: R7FA4 (32-разрядный ARM Cortex-M4), ESP32-S3R8 (двухъядерный 32-разрядный Xtensa LX7)
• ТАКТОВАЯ ЧАСТОТА: R7FA4: 48 МГц, ESP32-S3R8: 240 МГц
• ПАМЯТЬ: R7FA4: 256 КБ Flash, 32 КБ RAM, ESP32-S3R8: 384 КБ ROM, 512 КБ RAM, 8 МБ Flash
• БЕСПРОВОДНАЯ СВЯЗЬ: 2,4 ГГц WiFi + Bluetooth LE
• РАБОЧЕЕ НАПРЯЖЕНИЕ: 5 В / 3,3 В
• ВХОД ПИТАНИЯ: 6~24В
• КНОПКА СБРОС: боковая, более легкая в использовании при подключении к плате
• ВЫХОДНЫЙ ТОК на один IO PIN : 8 мА
• ЦИФРОВЫЕ ПИНЫ: 14
• АНАЛОГОВЫЕ ПИНЫ: 6
• DAC: 2
• PWM: 6
• UART: 1
• I2C: 1
• SPI: 1
• CAN: 1
• DC JACK: низкий профиль, платы расширения больше не блокируются при подключении
• РАЗЪЕМ ВЫХОДНОГО ПИТАНИЯ: обеспечивает выходное напряжение 5 В ИЛИ 3,3 В и совместное заземление с другими платами
• ВЫХОДНАЯ МОЩНОСТЬ 5 В: до 2000 мА Макс

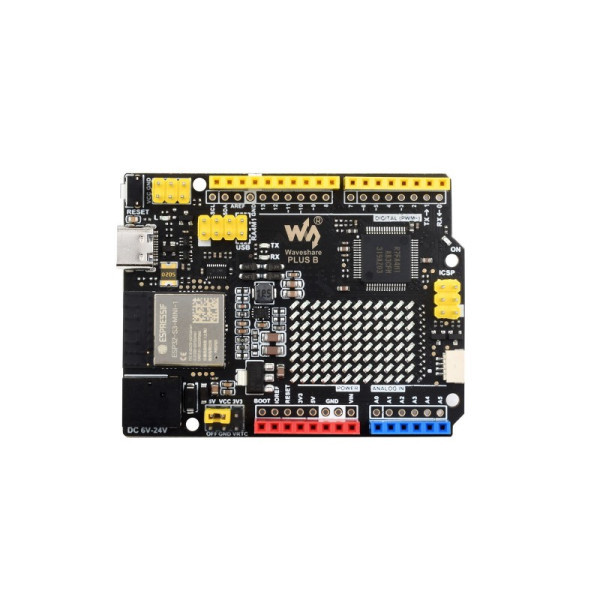

Элементы платы:

1. R7FA4M1AB3CFM
2. Модуль ESP32-S3-MINI-1
3. MP8759 – стабилизатор напряжения 5В
4. Преобразователь напряжения TXB0108DQSR, для связи между R7FA4 и ESP32-S3
5. AMS1117-3.3 – стабилизатор напряжения 3,3В
6. Вход постоянного тока – 6В ~ 24В
7. Разъем Qwiic для подключения устройства I2C Qwiic Eco
8. Разъем USB Type-C – для загрузки программы ИЛИ отладки последовательного порта
9. Разъем выходного питания – 3,3 В ИЛИ 5 В, уровень напряжения настраивается переключателем конфигурации питания на плате, используется как выход питания и совместное заземление с другими платами
10. Pinheader ESP32-S3 для загрузки прошивки ESP32-S3-MINI-1
11. Выбор USB связи
12. Интерфейс ICSP
13. Конфигурация питания для настройки рабочего напряжения R7FA4 PLUS B
14. Кнопка сброса
15. Интерфейс Arduino – совместимый со стандартным интерфейсом Arduino, адаптация пайки с шагом 2,54, может быть непосредственно подключена к экспериментальной плате
16. Светодиод пользователя
17. Индикаторы последовательного порта RX/TX
18. Индикатор мощности
19. Светодиодная матрица 12×8

Габаритные размеры: 53,34 мм x 66,04 мм

Вес: 0,049 кг

Комплект поставки:

1. R7FA4 PLUS B x1
2. Кабель USB Type-A – Type-C x1
