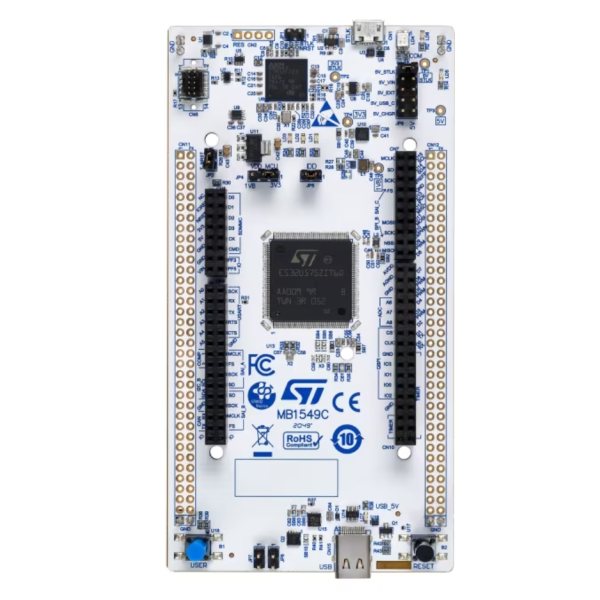

NUCLEO-U5A5ZJ-Q

NUCLEO-U5A5ZJ-Q – это разработочная плата, которая базируется на микроконтроллере STM32U5A5ZJ с ядром Arm Cortex-M33 и обеспечивает доступный и гибкий способ для пользователей испытать новые концепции и создать прототипы, выбирая из различных комбинаций характеристик производительности и энергопотребления. Для совместимых плат внутренний или внешний SMPS значительно снижает энергопотребление в режиме работы.

Разъем ST Zio, расширяющий возможности подключения ARDUINO® Uno V3, и заголовки ST morpho обеспечивают легкий способ расширения функциональности открытой платформы разработки Nucleo с помощью широкого выбора специализированных экранов.

Плата STM32 Nucleo-144 не требует отдельного зонда, поскольку она интегрирует отладчик/программист ST-LINK.
Плата STM32 Nucleo-144 поставляется с комплексными библиотеками бесплатного ПО STM32 и примерами, доступными в пакете STM32Cube MCU.

Основные особенности:

• Встроенный блок питания SMPS, обеспечивающий эффективное использование энергии.
• Поддержка различных соединений с дополнительными компонентами и модулями благодаря разъемам для соединения с Arduino, ST Zio и Morpho.
• Наличие поддержки отладки и программирования через встроенный ST-LINK/V2-1 или внешний JTAG-интерфейс.
• Возможность подключения наружного кварца или генератора для работы на более высоких частотах.
• Микроконтроллер STM32 в корпусе LQFP144 - размер платы в форм-факторе Nucleo-144, обеспечивающий расширенные возможности подключения дополнительных компонентов.
• 3 светодиода пользователя
• 2 кнопки пользователя и сброс
• Кварцевый генератор 32,768 кГц
• Разъемы платы:
  • SWD
  • Разъем расширения ST Zio, включая ARDUINO® Uno V3
  • Разъем расширения ST morpho
• Гибкие варианты источников питания: ST-LINK USB VBUS, разъем USB или внешние источники
• Комплексные библиотеки бесплатного программного обеспечения и примеры доступны с пакетом STM32Cube MCU
• Поддержка широкого выбора интегрированных сред разработки (IDE), включая IAR Embedded Workbench®, MDK-ARM и STM32CubeIDE
• Эти особенности делают STM32 Nucleo-144 development board с STM32U5A5ZJ MCU мощным инструментом для разработки различных проектов на базе микроконтроллера STM32U5A5ZJ.

Особенности платы:

• Внешний или внутренний SMPS для генерации питания логики Vcore
• Ethernet-совместимость с IEEE-802.3-2002
• Полноскоростной USB OTG или SNK/UFP (полноскоростной или высокоскоростной режим) в зависимости от типа разъема USB
• Разъемы платы:
  • USB с Micro-AB или USB Type-C®
  • Ethernet RJ45

Габаритные размеры:   134мм х 70мм

Комплект поставки:

1. Development board STM32 Nucleo-144 с контроллером STM32U5A5ZJ.
2. USB кабель для подключения к ПК.
3. Документация, включающая: руководство пользователя, техническую документацию, примеры кода и другие материалы.
