ESP32-S3 SIM7670G-4G-EN (26750)

ESP32-S3 SIM7670G-4G-EN (26750) является мощной платформой разработки от компании Waveshare, которая объединяет в себе микроконтроллер ESP32-S3 и модуль SIM7670G для поддержки мобильной связи 4G LTE, а также других беспроводных технологий, таких как WiFi , Bluetooth и GNSS позиционирование.

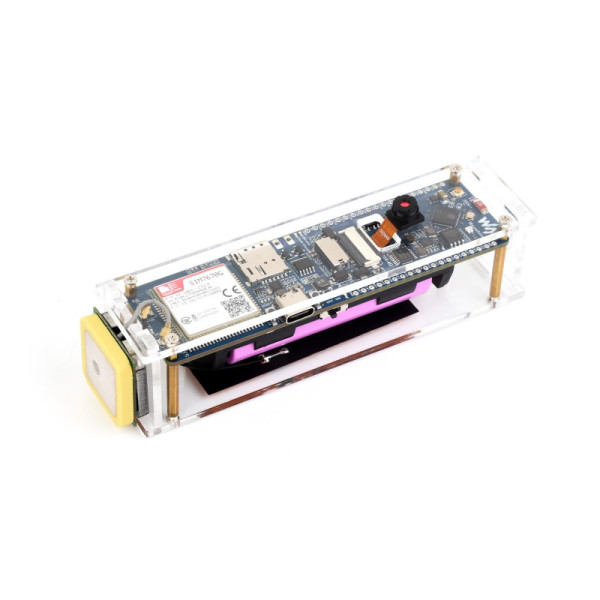

Плата, размещенная в пластиковом защитном корпусе, имеет встроенные коммуникационный модуль SIM7670G 4G, интерфейс камеры серии OV, слот для карты TF, цветной светодиод RGB, держатель батареи 18650 (батарея 18650 НЕ входит в комплект) и другие периферийные устройства. Использует чип ESP32-S3R2, интегрирующий Wi-Fi с низким энергопотреблением и BLE 5.0, встроенную внешнюю флеш-память 16 МБ и 2 МБ PSRAM, встроенный аппаратный ускоритель шифрования, генератор случайных чисел, HMAC и многое другое.

Плата оснащена коммуникационным модулем SIM7670G Cat-1 4G для подключения к мобильной сети и удовлетворяет требованиям к низкой мощности для устройств IoT, мобильных устройств, используемых в внешнем мониторинге, системах умного дома и другим приложениям, что делает ее идеальным инструментом для разработки различных проектов IoT, промышленных решений и потребительских устройств с широким глобальным охватом.

Основные особенности:

• Интегрированный микроконтроллер ESP32-S3R2 с высокопроизводительным 32-разрядным двухъядерным процессором Xtensa® LX7, способным работать на частоте 240 МГц, обеспечивает мощность и скорость обработки для выполнения сложных задач IoT и беспроводной связи.
• Оснащена встроенной 512 КБ SRAM, 384 КБ ROM, 2 МБ PSRAM и 16 МБ флэш-памяти
• Имеет встроенную двухрежимную беспроводную связь Wi-Fi 2,4 ГГц и Bluetooth LE, что обеспечивает превосходную радиочастотную производительность.
• Интегрированный модуль SIM7670G, поддерживающий сеть 4G Cat-1, позиционирование GNSS и другие функции, позволяет осуществлять быструю передачу данных через мобильную связь 4G LTE, что делает эту плату идеальным решением для проектов, требующих надежного и быстрого доступа в Интернет.
• Поддержка WiFi и Bluetooth обеспечивает беспроводную связь для подключения к локальным сетям WiFi и другим беспроводным устройствам, что делает эту плату многофункциональной и универсальной для различных типов проектов.
• Поддержка GNSS позиционирования позволяет использовать спутниковое позиционирование для определения местоположения устройства, расширяющего возможности разработки проектов, связанных с локализацией и навигацией.
• Поддержка различных полос частот обеспечивает глобальный охват Multi Band и совместимость с разными мобильными операторами по всему миру.
• Имеет встроенный USB-переключатель IC и DIP-переключатель для переключения на использование USB-интерфейса SIM7670G, подходит для подключения к ПК для коммутируемого доступа в Интернет или отладки модуля SIM7670G
• Поддерживает зарядку встроенной литиевой батареи, зарядку от солнечных батарей, управление питанием, измерение емкости батареи и связанные схемы защиты, поддерживает зарядку через USB и солнечную батарею с измерением емкости батареи в реальном времени
• Имеет встроенный держатель батареи 18650 (батарея 18650 НЕ входит в комплект), адаптированный контактный разъем VBAT для подключения к внешней литиевой батарее 3,7 В с защитой от обратного хода.
• Оснащена многими периферийными интерфейсами, такими как интерфейс камеры, слот для карты TF, USB-порт, разъем 38PIN и т.п., которые легко расширить и получить различные функции
• На борту есть несколько DIP-переключателей для включения/выключения камеры, переключения каналов USB во избежание конфликта интерфейса и настройки включения/выключения питания для некоторых цепей для уменьшения энергопотребления
• Поставляется с высокоточной керамической антенной GNSS, камерой OV2640, акриловым футляром и т.п., легко разрабатывать разные программы
• Поставляется с онлайн-ресурсами разработки и пособием (включая учебные пособия, демонстрации для портативного Wi-Fi 4G и другие примеры IoT)

Технические характеристики:

ПАРАМЕТРЫ СВЯЗИ

• Диапазон частот:
  • LTE-FDD: В1, В2, В3, В4, В5, В7, В8, В12, В13, В18, В19, В20, В25, В26, В28, В66
  • LTE-TDD: B34, B38, B39, B40, B41
• GNSS: GPS, BeiDou, ГЛОНАСС, Galileo

РАБОЧИЕ ПАРАМЕТРЫ

• Способ питания: USB-порт, держатель литиевой батареи 18650 (батарея 18650 НЕ входит), контактный разъем
• Входное напряжение:
  • 5 В (порт USB/5 В контактный разъем)
  • 3,7 ~ 4,2 В (держатель литиевой батареи 18650 / контактный разъем VBAT)
• Логический уровень: 3,3 В

Предоставляет портативное решение 4G WiFi
ESP32-S3 подключается к SIM7670G через USB, чтобы включить сеть 4G, одновременно активируя точку доступа Wi-Fi AP, позволяя смартфонам или другим терминалам WiFi подключаться и получать доступ к сети

Поддерживает распознавание изображений

• Встроенный 24-контактный интерфейс камеры поставляется с камерой OV2640
• Совместим с ESP32-Camera Framework, подходит для распознавания лиц

Поддерживает зарядку через солнечную панель или порт USB
Функции: зарядка встроенной литиевой батареи, зарядка от солнечной энергии, управление питанием, измерение емкости батареи и связанные схемы защиты поддерживает зарядку через USB и солнечную батарею с измерением емкости батареи в реальном времени

Внимание: Солнечная панель не входит в комплект, рекомендуется приобрести солнечную панель (5,5 В 6 Вт), солнечную панель (6 В 5 Вт) или солнечную панель (18 В 10 Вт).

GNSS позиционирование: Поддерживает GPS, BeiDou, GLONASS, Galileo Positioning

Пример применения
Предоставляет несколько сетевых демонстраций из Waveshare.Cloud, используя легкий протокол MQTT для достижения службы визуализации данных

Поддержка Waveshare.Cloud
Предоставляет учебник и демонстрацию для быстрого запуска интеллектуальных решений IoT с широкоэкранным дисплеем визуализации данных для различных сценариев применения

Разумные садовые решения: ESP32-S3-SIM7670G-4G может сообщать различные данные датчиков сада через MQTT, чтобы дистанционно управлять включением/выключением устройства, орошением, удобрением и т.д.

Облачный мониторинг производительности сервера: ESP32-S3-SIM7670G-4G может сообщать различные параметры производительности сервера Raspberry Pi через MQTT и контролировать состояние работы в режиме реального времени через облачную платформу.

IoT GPS мобильное позиционирование: ESP32-S3-SIM7670G-4G может регулярно сообщать данные модуля позиционирования GPS через MQTT для реализации мобильного обнаружения, позиционирования животных или устройств и отслеживания и т.д.

Элементы платы:

1. ESP32-S3R2
2. SIM7670G
3. EA3036C – 3-канальная выходная мощность DC-DC
4. ETA6098 - IC зарядки аккумулятора
5. CN3791 – IC для зарядки солнечной энергии
6. MAX17048G - ИС измерения напряжения батареи
7. CH343 - UART в USB IC
8. CH334 - USB ХАБ
9. W25Q128JVSIQ - Внешняя флэш-память 16 МБ
10. FSUSB42UMX – микросхема коммутации USB
11. TXB0104PWR - преобразователь напряжения
12. Интерфейс камеры 24PIN – совместим с такими камерами, как OV2640/OV5640
13. Слот для TF карт
14. Порт USB Type-C. На борту CH343 и CH334 поддерживается подключение к UART и USB ESP32-S3. Встроенная микросхема переключения USB и переключатель DIP для переключения на использование интерфейса USB SIM7670G
15. Кнопка RESET
16. кнопка BOOT
17. Слот для Nano SIM-карты
18. Входной интерфейс солнечной панели для подключения к солнечной панели 5 В/6 В/9 В/12 В/18 В
19. Бортовая антенна
20. Разъем WiFi ESP32-S3 (IPEX 1) по умолчанию использует встроенную керамическую антенну, поддерживает подключение к внешней антенне WiFi с помощью модификации пайки.
21. Разъем GNSS (IPEX 1)
22. Разъем LTE (IPEX 1)
23. WS2812B – светодиод RGB
24. Индикатор мощности
25. Индикатор предупреждения о неправильном заряде батареи
26. Индикатор потребления солнечной энергии
27. Индикатор состояния сети
28. Выбор входного напряжения солнечной энергии для установки входного напряжения солнечной панели: уровень 5 В по умолчанию, для подключения к солнечной панели 5,5 В/6 В, поддерживает модификацию паяльных контактов для солнечных панелей 9 В/12 В/18 В
29. SY8105IADC - Наружный вход DC-DC
30. DIP-переключатель
    1. CAM: для включения/выключения камеры
    2. HUB: для управления питанием драйвера USB HUB
    3. 4G: для управления питанием модуля SIM7670G
    4. USB: переключение на USB-канал модуля SIM7670G.
31. Включение/выключение питания от аккумулятора
32. Держатель батареи 18650

Габаритные размеры:  125 мм х 34 мм х 31,6 мм

Вес: 0.076 kg

Комплект поставки:

1. ESP32-S3-SIM7670G-4G x1
2. Прозрачный акриловый футляр и комплект крепежных винтов х1
3. GNSS керамическая антенна x1
4. Камера OV2640 x1
5. 2P винтовая клемма x1
6. 40PIN желтый прямой штифтовый разъем x1
7. Кабель USB Type-A – Type-C 1 м x 1
8. Антенна FPC x1
9. Отвертка x1
10. Двухсторонняя лента (4 шт.) x1
