Плата расширения Raspberry Pi USB 3.2 Gen1 HUB HAT (17584)

Плата расширения Raspberry Pi USB 3.2 Gen1 HUB HAT (17584) предназначна для увеличения количества подключаемых к микрокомпьютеру Raspberry Pi устройств, имеющих интерфейс связи USB. С ней можно одновременно подключить такие устройства, как USB Flash Drive, USB-мышь, USB-клавиатура, кард-ридер, USB-принтер, USB-игровая консоль, USB-вентилятор, USB-внешний накопитель и т.п.

На плате расширения имеется 4 порта  USB 3.2 Gen1, способных обеспечить скоростной обмен данными (до 5 Gbps), а также питание этих устройств, поскольку в неё встроен специальный разъём для подключения источника внешнего питания, обслуживающий эти порты USB.

Основные характеристики:

• 4 порта USB 3.2 Gen1, совместимые с USB 3.0 / 2.0 / 1.1
• встроенный внешний порт питания Micro USB 5 В постоянного тока обеспечивает стабильное питание внешних устройств
• один индикатор питания и четыре индикатора состояния портов USB
• не нуждается в драйверах
• совместима с ОС: Windows, Mac OS, Linux и Android
• разработана для Raspberry Pi 4, но совместима с другими версиями Raspberry Pi.

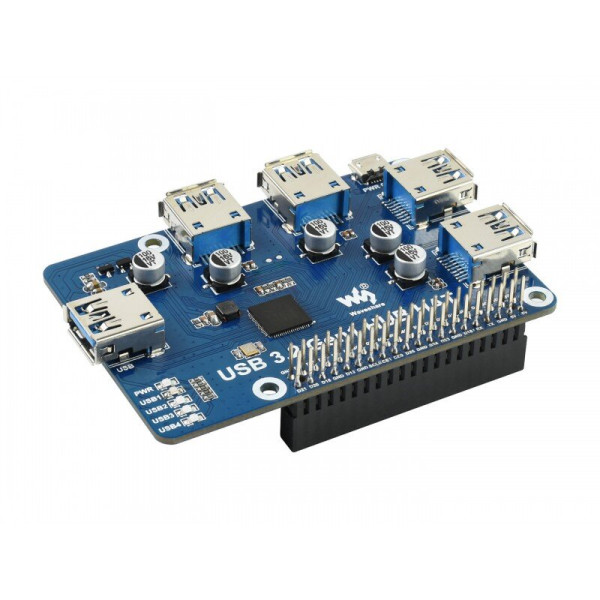

Благодаря стандартному разъему 40-pin GPIO, плата легко подключается ко всем микрокомпьютерам Raspberry Pi. Передача данных осуществляется через USB-хаб с помощью специального адаптера, входящего в комплект поставки. Примеры подключения к Raspberry Pi 4B / 3B+ / 3B / Zero:

Поскольку полноценно использовать потенциал высокоскоростной передачи данных возможно только в Raspberry Pi 4B, поддерживающей работу с USB 3.0, то в остальных моделях происходит ограничение пропускной способности для соответствия её пропускной способности порта USB на плате микрокомпьютера.

Наличие внешнего питания через разъем Micro USB 5V в сочетании со встроеным питанием этих портов, позволяет обеспечивать стабильную работу внешних устройств с высоким потреблением энергии (таких как съёмные диски и т.п.)

Визуально проверить статус работы платы и портов USB можно благодаря встроенным светодиодам, индицирующим соответствующие состояния устройств (световой индикатор питания платы и световые индикаторы состояния портов USB).

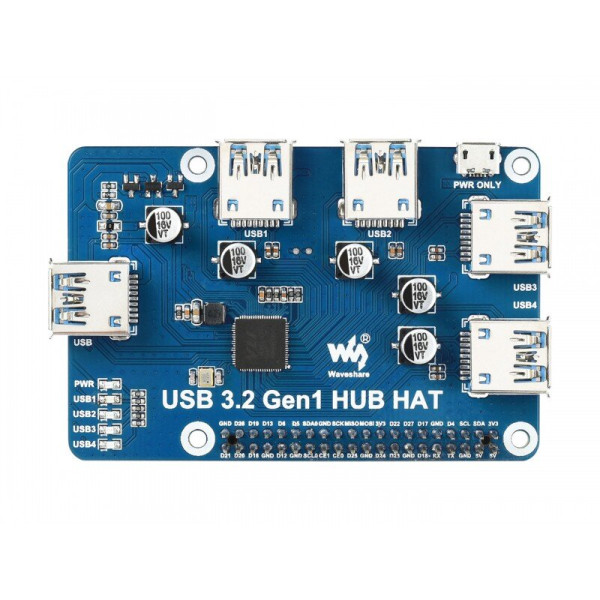

Элементы платы:

1. Разъем Raspberry Pi GPIO для подключения Raspberry Pi

2. Вход USB 3.2 Gen1 HUB для подключения к USB-порту Raspberry Pi

3. Выходные порты USB 3.2 Gen1 (USB1 ~ USB4)

4. Micro USB порт для подключения исключительно внешнего питания (PWR) 5 В постоянного тока

5. VL817-Q7 — чип USB HUB

6. MX25L512COI-10G — чип флэш-памяти

7. PWR —  индикатор мощности

8. USB1 ~ USB4 — индикаторы состояния портов USB1 ~ USB4

Габаритные размеры, мм: 85 х 56,7

В комплект поставки включено:

1. USB 3.2 Gen1 HUB плата расширения x1
2. USB 3.0 Adapter x1
3. USB 2.0 Adapter x1
4. USB 3.0 кабель x1
5. RPi набор крепежа x1

Вес: 0,089кг
