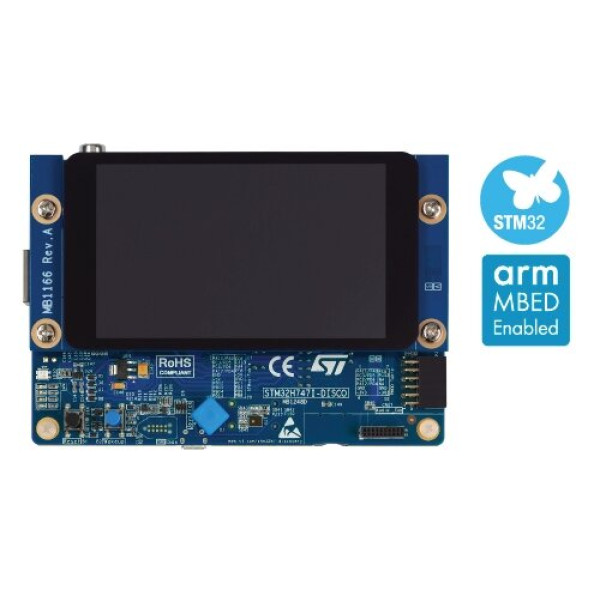

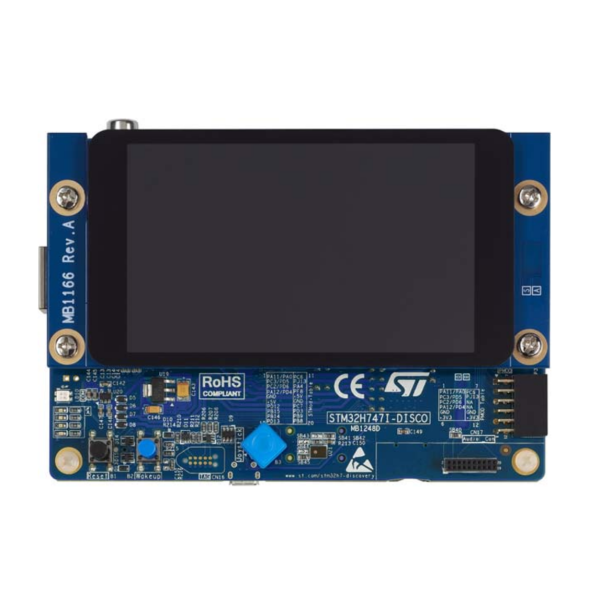

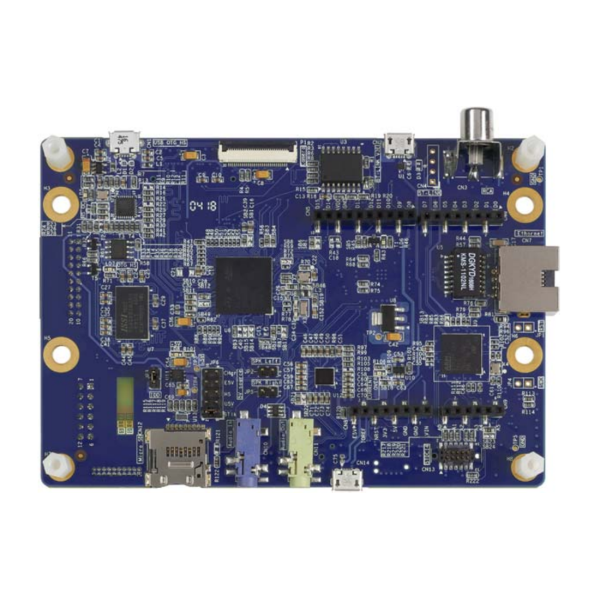

STM32H747I-DISCO

Отладочная плата STM32H747I-DISCO создана специально для исследования работы микроконтроллера серии STM32H747XIH6 с  2-ядерным процессором Arm^® Cortex^®-M7 и М4. Отличительной особенностью этой платы является наличие цветного LCD дисплея с диагональю 4” и емкостным тачскрином.  STM32H747I-DISCO предназначена для использования в качестве исследовательского инструмента и для прототипирования создаваемых на базе MCU STM32H747XIH6  приложений, а также их испытаний до начала серийного производства.

Наличие полного набора интерфейсов (4х I2C, 6х  SPIs с двумя мультиплексными полнодуплексными I2S интерфейсами, SDIO3.0, SDIO2.0, 4х USART, 4х UART, 2х FD-CAN, 3х 16-bit ADC, 2х 12-bit цифро-аналоговывых преобразователя DAC, 4х SAI, USB HS OTG и USB FS OTG, Ethernet MAC, FMC интерфейс, MIPI DSISM хост контроллер, Quad-SPI интерфейс, а также с поддержкой отладки JTAG и ETM) позволяет более гибко произвоить исследования и прототипирования.

В плату встроен STLINK-V3E для функции встроенной отладки и программирования микроконтроллера STM32 и моста виртуального COM-порта на USB.

Наличие разъемов Arduino ™ Uno V3, Pmod™/STMod+ позволяет быстро расширять возможности за счет подключения соответствующих плат расширения.

Плата поддерживает работу с пакетом ПО STM32CubeH7, включая программную библиотеку HAL STM32

Ключевые особенности:

• STM32H747XIH6 Микроконтроллер на базе Arm® с 2 МБ флэш-памяти и 1 МБ ОЗУ в корпусе TFBGA240 + 25
• 4-дюймовый емкостный сенсорный ЖК-дисплей с интерфейсом MIPI® DSI
• Ethernet в соответствии с IEEE802.3-2002
• USB OTG HS
• Аудиокодек SAI
• Цифровые микрофоны ST-MEMS
• 2 x 512-Мбит Quad-SPI NOR флэш-память
• 256-Мбит SDRAM
• 4 цветных светодиода пользователя
• 1 пользовательская и 1 кнопка сброса
• Джойстик в 4 направлениях с кнопкой выбора

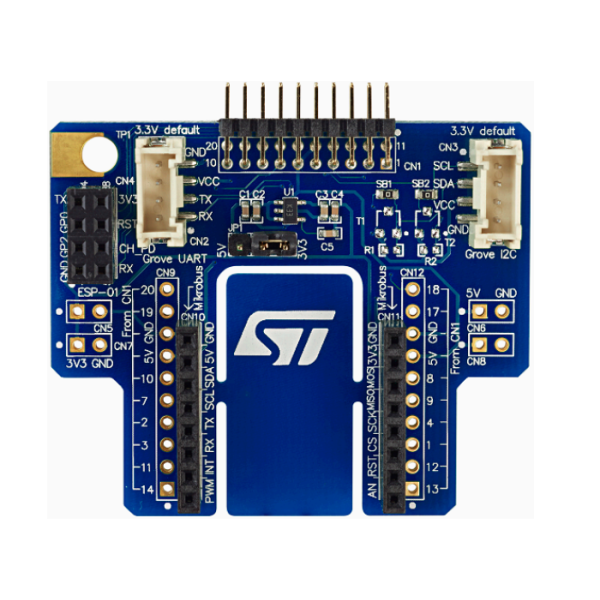

• Дочерняя плата Fanout
• Разъемы платы:
       Камера (8 бит)
       USB с Micro-AB
       Ethernet RJ45
       SPDIF RCA вход и выход
       Гнездо для стереогарнитуры, включая аналоговый микрофонный вход
       Аудиоразъем для внешних динамиков
       карта microSD ™
       TAG-Connect 10-контактный разъем
       10-контактный отладочный разъем Arm® Cortex® с шагом 1,27 мм на посадочной поверхности STDC14
• Разъемы расширения платы:
       Arduino ™ Uno V3
       Pmod ™ Тип 2A и Тип 4A
       STMod +
       Дочерняя плата аудио
• Различные варианты питания: ST-LINK USB VBUS, разъем USB OTG HS или внешние источники
• Встроенный отладчик / программатор STLINK-V3E с возможностью повторного перечисления USB: запоминающее устройство, виртуальный COM-порт и порт отладки
• Бесплатные библиотеки программного обеспечения и примеры доступны в пакете MCU STM32Cube
• Поддержка широкого выбора интегрированных сред разработки (IDE), включая IDE на основе IAR ™, Keil® и GCC.
