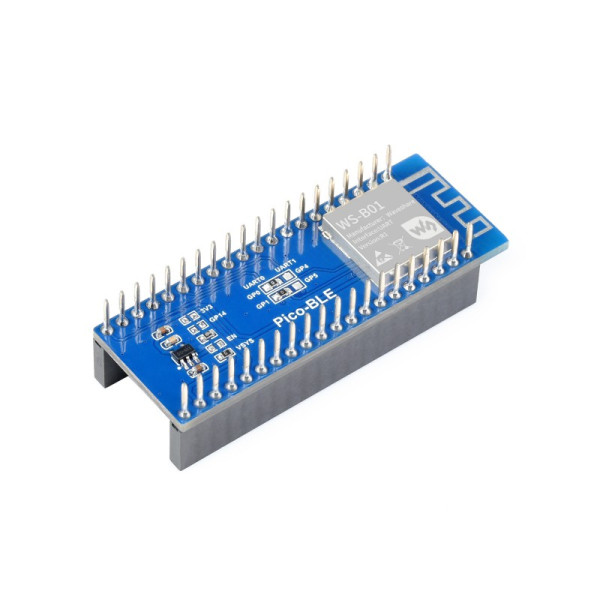

Плата расширения Raspberry Pi Pico BLE(21474)

Плата расширения Raspberry Pi Pico BLE(21474) позволяет подключить Raspberry Pi Pico к устройствам с поддержкой Bluetooth. Этот модуль поддерживает два режима работы: SPP (Serial Port Profile) и BLE (Bluetooth Low Energy), которые являются энергоэффективной технологией Bluetooth и используются для передачи небольших объемов данных на большие расстояния. SPP позволяет передавать данные через последовательный порт Bluetooth, что позволяет связать Raspberry Pi Pico с другими устройствами Bluetooth как узел обмена данными.

Bluetooth 5.1 является версией стандарта Bluetooth, которая включает в себя различные улучшения и новые функции по сравнению с предыдущими версиями. Она предлагает более высокую скорость передачи данных, увеличенную дальность связи, улучшенную стабильность подключения и поддержку новых протоколов и функций.

Применение Dual-Mode Bluetooth Module для Raspberry Pi Pico позволяет расширить возможности беспроводной связи и взаимодействия Raspberry Pi Pico с другими устройствами Bluetooth. Например, вы можете использовать его для соединения с устройствами Bluetooth, такими как смартфоны, наушники, клавиатуры или другие микроконтроллеры с поддержкой Bluetooth, для передачи данных или управления.

Основные особенности:

• Стандартный разъем Raspberry Pi Pico поддерживает серию Raspberry Pi Pico
• Управляется с помощью команд UART AT
• Поставляется с ресурсами для разработки и пособиями (примеры Raspberry Pi Pico C/C++ и MicroPython)

Технические характеристики:

• МОДУЛЬ BLUETOOTH: двухрежимный модуль Bluetooth для UART
• ДАЛЬНОСТЬ ПЕРЕДАЧИ: 30 м
• СВЯЗЬ: UART
• АНТЕНА: встроенная антенна на плате
• КЕШ ПЕРЕДАЧИ: 1 Кбайт кэш UART, для SPP рекомендуется передавать менее 512 байт за передачу
• UART BAUDRATE: 13 различных конфигураций скорости передачи данных, 115200 бит/с по умолчанию
• ВХОДНОЕ НАПРЯЖЕНИЕ: 5В / 3,3В
• РАБОЧИЙ ТОК:
  • Переходный ток при запуске: около 25 мА в течение примерно 300 мс;
  • Стабильный ток состояния: около 6 мА, режим низкой мощности;
  • Ток в режиме низкой мощности: обратитесь к руководству пользователя
• РАБОЧАЯ ТЕМПЕРАТУРА: -40℃ ~ 80℃
• РАБОЧАЯ ВЛАЖНОСТЬ: 5% ~ 95%

Совместимость разъема Raspberry Pi Pico обеспечивает легкое подсоединение других плат в виде стека.

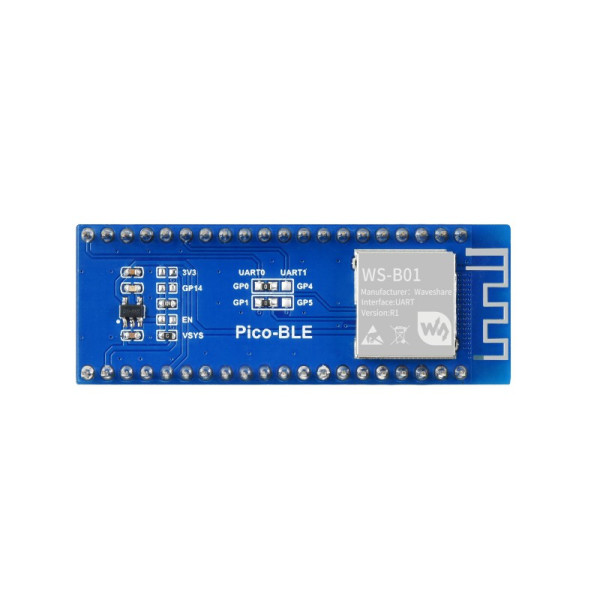

Элементы платы:

1. Bluetooth модуль
2. RT9193-33: регулятор напряжения 3,3 В
3. Разъем Raspberry Pi Pico
4. Входные контакты UART
5. Встроенная антенна Bluetooth

Габаритные размеры:  56,5мм × 21мм

Комплект поставки:

1. Pico-BLE x1

Вес: 0.010 кг
