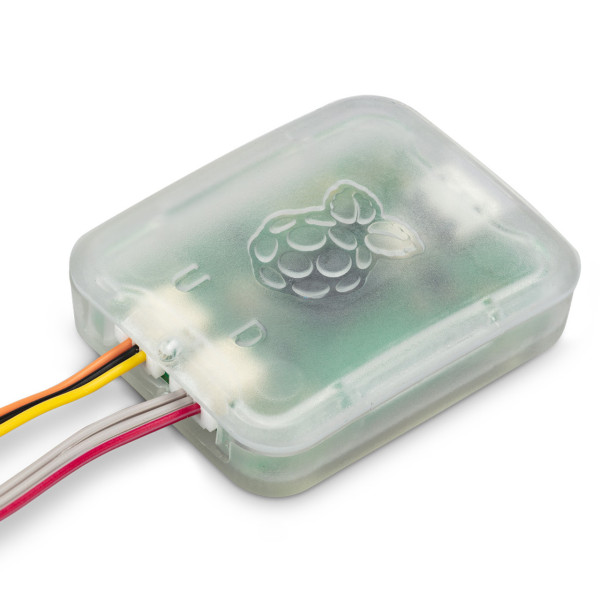

Программатор-отладчик Raspberry Pi Debug Probe

Raspberry Pi Debug Probe — это универсальный USB-набор для отладки, который обеспечивает все необходимое оборудование и кабели для легкой plug-and-play отладки, не требующей пайки.

Он имеет как серийный интерфейс процессора для отладки (по умолчанию Arm Serial Wire Debug интерфейс, но могут поддерживаться и другие интерфейсы), так и стандартный UART интерфейс. Оба интерфейса используют 3-контактный разъем отладки Raspberry Pi, как детально описано в Технических характеристиках 3-контактного разъема отладки Raspberry Pi.

Raspberry Pi Debug Probe поставляется в виде набора, который состоит из аппаратного обеспечения Debug Probe в собственном пластиковом корпусе вместе с USB-кабелем и тремя типами кабелей для отладки, которые охватывают большинство случаев использования. Он предназначен для облегчения отладки и программирования Raspberry Pi Pico и RP2040 с различными хост-платформами, включая Windows, Mac и типичные Linux-компьютеры.

Хотя он предназначен для использования с продуктами Raspberry Pi, Debug Probe предоставляет стандартные интерфейсы UART и CMSIS-DAP через USB, поэтому его можно использовать и с другими процессорами, или даже просто как USB-to-UART кабель. Он работает с OpenOCD и другими инструментами, поддерживающими CMSIS-DAP.

Debug Probe основан на аппаратном обеспечении Raspberry Pi Pico и работает с открытым программным обеспечением Raspberry Pi Picoprobe. Прошивка обновляется так же, как и прошивка Raspberry Pi Pico, поэтому легко поддерживать устройство в актуальном состоянии с последней прошивкой или использовать собственную прошивку.

• Мост отладки USB до двухпроводного серийного интерфейса (по умолчанию поддерживается Arm Serial Wire Debug)
• Мост USB до UART
• Совместимость со стандартом CMSIS-DAP
• Работает с OpenOCD и другими инструментами, поддерживающими CMSIS-DAP
• Соответствует техническим характеристикам 3-контактного разъема отладки Raspberry Pi

• Форм-фактор: 22мм × 32мм
• Номинальное напряжение ввода/вывода: 3.3В
• Рабочая температура: от -20°C до +70°C
• Raspberry Pi Debug Probe будет оставаться в производстве как минимум до января 2028 года

• Высококачественный пластиковый корпус
• USB-кабель
• Три кабеля для отладки:
  Кабель с разъемом JST на 3 контакта до разъема JST на 3 контакта
  Кабель с разъемом JST на 3 контакта до 0,1-дюймового гнезда (мама)
  Кабель с разъемом JST на 3 контакта до 0,1-дюймового штекера (папа)
