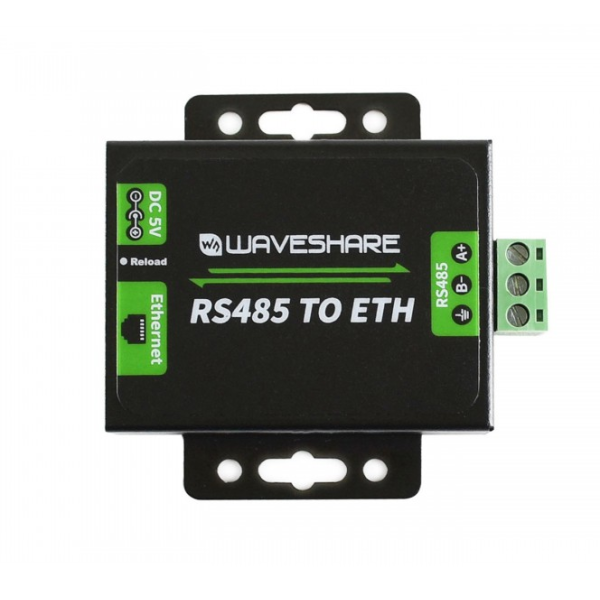

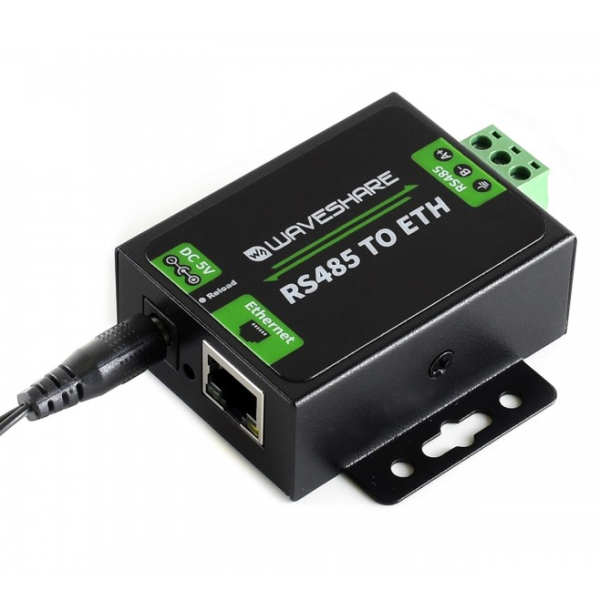

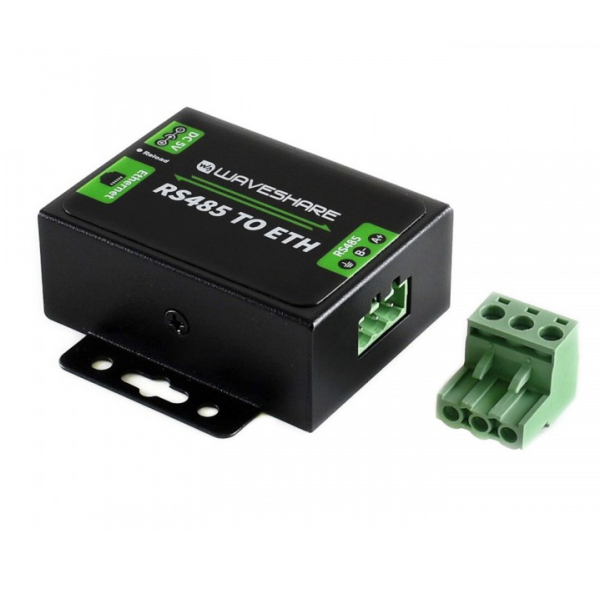

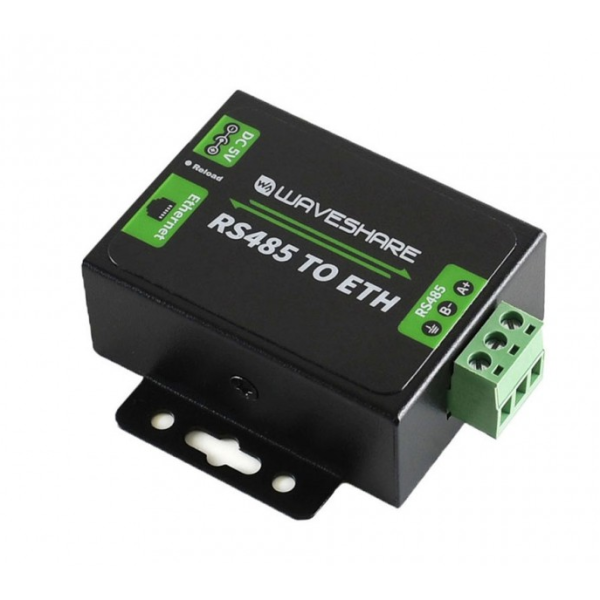

Адаптер RS485 TO ETH (16529)

Адаптер RS232/485 TO ETH (16530) обеспечивает простой способ связи между RS485 и портом RJ45 Ethernet, его можно также настроить через веб-страницу.

Основные особенности:

• 32-битный процессор ARM серии M0, высокая скорость, высокая эффективность
• Интерфейс Ethernet 10 / 100M Auto-MDI / MDIX, независимо от перекрестного или прямого кабеля
• Настраиваемая скорость передачи данных RS485 (600 бит / с ~ 230,4 кбит / с), поддерживает пять вариантов проверки четности: Нет, Нечетный, Четный, Пометить, Пробел
• Доступные режимы работы: TCP-сервер, TCP-клиент, UDP-сервер, UDP-клиент, HTTPD-клиент (поддерживает GET и POST).
• Настраивается через веб-страницу, AT-команды, последовательный протокол и сетевой протокол, обеспечивает протокол конфигурации, который может быть интегрирован в ваше собственное программное обеспечение
• Поддерживает настраиваемые пакеты пульса, обеспечивает правдивость соединения, а также для активного получения данных с датчиков
• Поддерживает настраиваемые пакеты регистрации, автоматически передавая зарегистрированный пакет в качестве идентификатора после установления соединения, чтобы можно было различать разные устройства
• Поддерживает настраиваемую веб-страницу, позволяет пользователю настраивать страницу конфигурации модуля
• Поддерживает протокол, подобный RFC2217, может взаимодействовать с устройствами, чьи настройки последовательного порта (скорость передачи, бит данных и т. Д.) Могут изменяться.
• Механизм KeepAlive, обнаруживает разорванное соединение, автоматическое переподключение
• Поддерживает перезагрузку по тайм-ауту (перезагрузка без данных), обеспечивает долгосрочное стабильное соединение, настраиваемое время перезагрузки
• Поддерживает разрешение доменного имени DNS, настраиваемый DNS-сервер
• Поддерживает DHCP, автоматически получаемый IP или статический IP
• Прошивка обновляется через сеть
• Восстановление заводских настроек с помощью программного и / или аппаратного обеспечения
• Поставляется с MAC-адресом по умолчанию, который можно настроить
• Поставляемое программное обеспечение: программное обеспечение конфигурации модуля, инструмент тестирования TCP / UDP, программное обеспечение виртуального последовательного порта VCOM
• Пример кода: хост-компьютер (сокет), VB, C ++, Delphi, Android, iOS и т.д.

Технические характеристики:

• Ethernet:

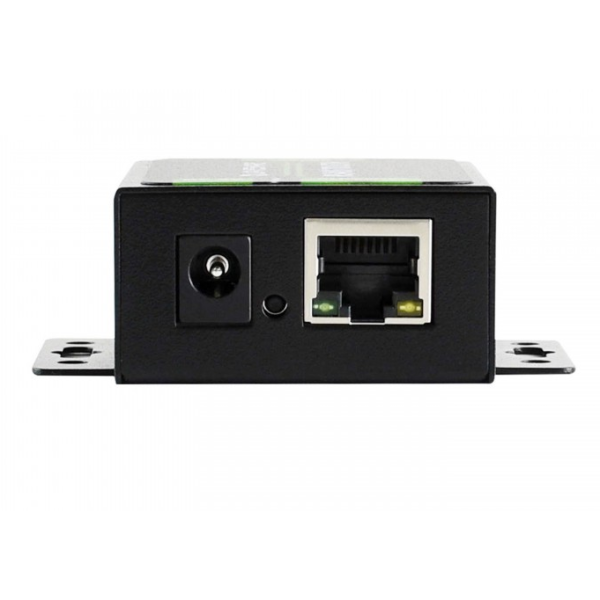

  • Разъем: 4-контактный RJ45
  • Скорость связи: 10/100 Мбит / с
  • Защита интерфейса: электромагнитная изоляция 1,5 кВ
  • Протоколы: IP, TCP, UDP, ARP, ICMP, DHCP, DNS, клиент HTTPD
  • Кэш TX: 6 Кбайт
  • Кэш RX: 4 Кбайт
• RS485:

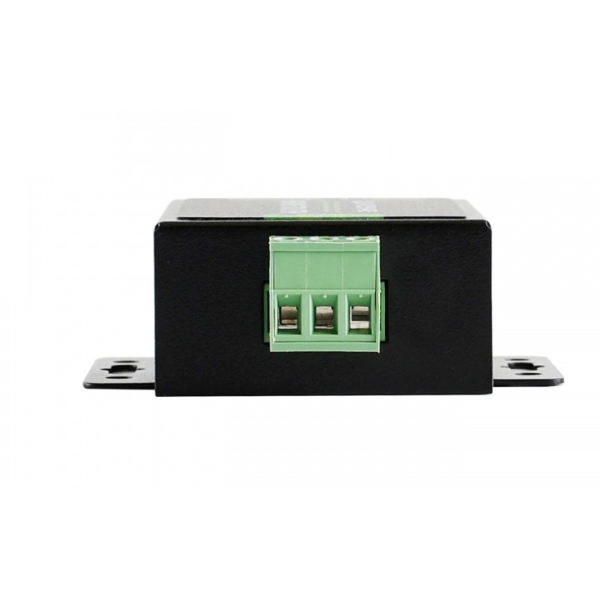

  • Разъем: винтовой зажим (A +, B-, GND)
  • Бит данных: 5 бит, 6 бит, 7 бит, 8 бит
  • Стоповый бит: 1, 2
  • Бит четности: Нет, Нечетный, Четный, Метка, Пробел
  • Скорость передачи: 600 бит / с ~ 230,4 кбит / с
  • Кэш RX: 800 байт
  • Аппаратное управление потоком: нет
  • Защита интерфейса:
    • Защита от электростатического разряда 2 кВ
    • Регистры RS485 pull up / down: 2,2 кОм
• Питание:
  • Источник питания: 5,0 ~ 7,0 В (рекомендуется 5 В)
  • Рабочий ток: 150 мА (при 5 В)
  • Потребляемая мощность: <1 Вт
  • Защита интерфейса: обратная защита, защита от электростатического разряда, защита от перенапряжения
• Рабочая среда:
  • Рабочая температура: -25 ~ 75 ° C
  • Температура хранения: -40 ~ 105 °

Габаритные размеры: 69,65мм х 63,59мм х 25,47мм

В комплект поставки включено:

1. Адаптер RS485 TO ETH  x1
2. 5V блок питания (EU штепсель) x1

Вес: 0,225кг
