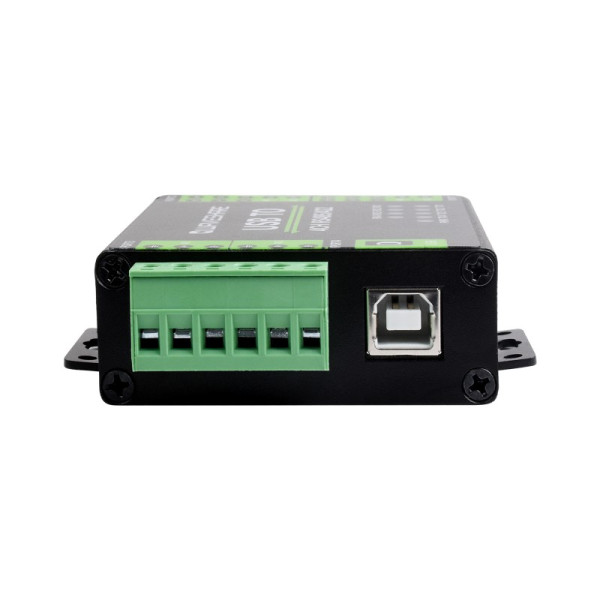

Адаптер USB TO 4CH RS485/422 (25970)

USB TO 4CH RS485/422 (25970) – это конвертер, который позволяет подключить устройства с RS485 или RS422 интерфейсами к USB-порту компьютера или другому устройству с USB-портом, обеспечивая эффективную и надежную коммуникацию в промышленных условиях.

Основные особенности:

1. Имеет изолированный дизайн, обеспечивающий электрическую изоляцию между USB и RS485/RS422 интерфейсами. Это может помочь избежать электрических помех и обеспечить стабильную работу в промышленных условиях.
2. Использует оригинальный чип FT4232HL, обеспечивающий конвертацию USB в RS485/RS422.
3. Поддерживает подключение к двум RS485-портам и двум RS422-портам, что делает его универсальным для различных устройств.
4. Разработан для использования в промышленных условиях, где важна стойкость и надежность соединения. Металлический корпус промышленного класса поддерживает установку на стену и рейку.
5. Изоляция встроенного источника питания обеспечивает стабильное изолированное напряжение, не требует дополнительного питания для изолированного терминала. Встроенная цифровая изоляция unibody, обеспечивает изоляцию сигнала, высокую надежность, помехоустойчивость, низкое энергопотребление.
6. Встроенный TVS (подавитель переходного напряжения), эффективно угнетает скачки напряжения и переходные скачки напряжения в цепи, молниезащита и защита от электростатического разряда.
7. Встроенный предохранитель с самовосстановлением и защитные диоды обеспечивают стабильность тока/напряжения на выходах, обеспечивают защиту от перегрузки по току/перенапряжению, улучшают стойкость к ударам.
8. Полностью автоматическая схема трансивера без задержки обеспечивает быструю и стабильную связь между портом USB и различными интерфейсами, не мешая друг другу
9. Имеет 9 светодиодов для индикации питания и состояния трансивера.
10. Поддерживает Mac, Linux, Android, Windows 11/10/8.1/8/7 и т.д.

Технические характеристики:

USB

• Рабочее напряжение: 5В
• Разъем: USB-B
• Защита: предохранитель с самовосстановлением 200 мА, изолированный выход

Изолированный RS485/422

• Разъем: винтовая клемма
• Управление направлением: Аппаратное автоматическое управление
• Защита: диод TVS, защита от перенапряжения и электростатического разряда, изоляция питания и изоляция сигнала
• Резистор: встроенный зарезервированный соответствующий резистор 120R, NC по умолчанию, включен через перемычку
• Режим передачи: точка-много точек (режим 485: до 32 узлов, рекомендуется использовать повторители для 16 узлов или более; режим 422: до 256 узлов, рекомендуется использовать повторители для 16 узлов или более)
• Скорость передачи: 300 бит/с ~ 921 600 бит/с

Изолированный RS485

• Разъем: винтовая клемма
• Управление направлением: Аппаратное автоматическое управление
• Защита: диод TVS, защита от перенапряжения и электростатического разряда, изоляция питания и изоляция сигнала
• Резистор: встроенный зарезервированный согласовательный резистор 120R, NC по умолчанию, включен через перемычку
• Режим передачи: точка-много точек (режим 485 до 32 узлов, рекомендуется использовать повторители для 16 узлов и более)
• Скорость передачи: 300 бит/с ~ 921 600 бит/с

ИНДИКАТОРЫ

• PWR: Красный индикатор питания, светится, когда есть подключение USB и обнаружено напряжение
• TX1~TX4: Индикатор TX, светится, когда порт USB отправляет данные
• RX1~RX4: индикатор RX, горит, когда порты устройства посылают данные назад

РАБОЧИЕ ТЕМПЕРАТУРЫ: -15 ~ 70 ℃
ОС: Mac, Linux, Android, Windows 11/10/8.1/8/7

Основная функция
Поддержка USB к 2-канальному изолированному RS485/422 + 2-канальному изолированному RS485, удобному для расширения или отладки различных промышленных устройств последовательного порта.

Встроенный оригинальный чип FT232RNL обеспечивает стабильную и надежную быструю связь.

Изоляция встроенного источника питания обеспечивает стабильное изолированное напряжение, не требует дополнительного питания для изолированного терминала. Встроенная цифровая изоляция unibody, обеспечивает изоляцию сигнала, высокую надежность, помехоустойчивость, низкое энергопотребление.

Встроенный TVS (подавитель переходного напряжения), эффективно ингибирует скачки напряжения и переходные скачки напряжения в цепи, молниезащиту и защиту от электростатического разряда. Встроенный предохранитель с самовосстановлением и защитные диоды обеспечивают стабильный ток/напряжение на выходах, обеспечивают защиту от перегрузки по току/перенапряжению, улучшают стойкость к ударам.

Корпус из алюминиевого сплава с пескоструйной обработкой и анодным окислением.

Поддержка настенного крепления и крепления на рейку.

Габаритные размеры:   64,15 мм х 78 мм х 24,3 мм

Комплект поставки:

1. USB TO 4CH Serial Converter x1
2. Крепление на рейку x1
3. USB-кабель ~1,2 м x 1 шт
4. Отвертка x1

Вес: 0,23 кг
