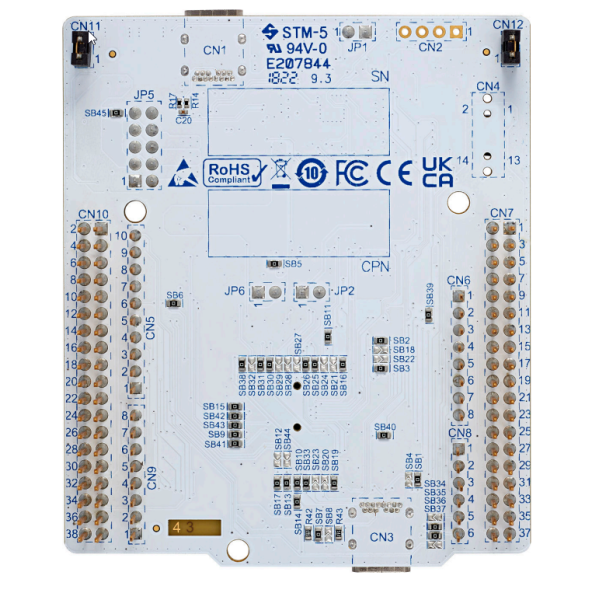

NUCLEO-H503RB

NUCLEO-H503RB – плата разработки STM32 Nucleo-64 от STMicroelectronics. Она оснащена микроконтроллером STM32H503RB и имеет 64-контактный разъем Morpho для обеспечения удобного подключения и расширения функциональности.

Эта разработная плата предназначена для прототипирования и разработки встроенных систем на базе микроконтроллеров STM32 серии H5. Микроконтроллер STM32H503RB использует ядро Arm® Cortex®-M33, что обеспечивает высокую производительность и широкие возможности обработки сигналов.

NUCLEO-H503RB имеет расширенные возможности подключения, включая разъем Morpho, позволяющий подключать расширительные модули и дополнительные устройства. Кроме того, плата имеет разъемы Arduino Uno R3, обеспечивающие совместимость с широким спектром расширительных модулей и библиотек Arduino.

NUCLEO-H503RB также поддерживает разные среды разработки, включая STM32CubeIDE, которое обеспечивает удобную интегрированную среду для программирования и отладки. Кроме того, плата совместима с STM32Cube-экосистемой, позволяющей использовать многофункциональные библиотеки и инструменты для разработки программного обеспечения.

Эта плата является мощным и гибким разработчиком для прототипирования и разработки встроенных систем с использованием микроконтроллеров STM32H503RB. Она предоставляет удобные соединения и расширительные возможности для реализации различных приложений и проектов.

Основные особенности:

• Микроконтроллер NUCLEO-H503RB на основе ядра Arm® Cortex®-M33, содержащий 128 Кбайт флэш-памяти и 32 Кбайт SRAM в корпусе LQFP64
• USB Type-C® (режим устройства/полная скорость)
• Один пользовательский светодиод, который используется совместно с ARDUINO® Uno V3
• Кнопки сброса и пользователя
• 32,768 кГц кристаллический генератор LSE
• Кварцевый генератор HSE 24 МГц
• Разъемы платы:
– ST-LINK USB Type-C®
– Пользователь USB Type-C®
– MIPI10 для отладки (SWD/JTAG)
– Разъем расширения ARDUINO® Uno V3
– Расширительные контактные разъемы ST morpho для полного доступа ко всем входам/выходам STM32
• Гибкие варианты питания: ST-LINK USB VBUS, USB-разъем для пользователя или внешние источники
• Встроенный отладчик/программатор STLINK-V3EC с возможностью повторного перечисления USB: накопитель, виртуальный COM-порт и порт отладки
• Комплексные библиотеки бесплатного программного обеспечения и примеры доступны с пакетом STM32CubeH5 MCU
• Поддержка широкого выбора интегрированных сред разработки (IDE), включая IAR Embedded Workbench®, MDK-ARM и STM32CubeIDE

Особенности этой платы:

• USB FS на разъеме USB TypeC®
• разъем STLINK-V3EC на USB Type-C®
• корпус LQFP64

Габаритные размеры: 82,5мм х 70мм
