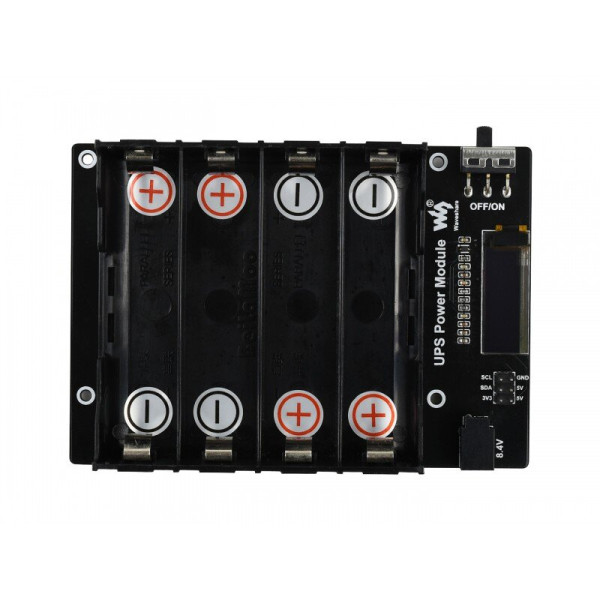

Плата расширения NVIDIA Jetson Nano UPS (18307)

Плата расширения NVIDIA Jetson Nano UPS (18193)  предназначена для обеспечения бесперебойного питания микрокомпьютера NVIDIA Jetson Nano. Она обеспечивает стабильное питание устройства напряжением 5В и выводит данные о состоянии аккумуляторов на встроенном в плату OLED-мониторе. При питании микрокомпьютера от внешнего источника производится автоматическая подзарядка аккумуляторов. Если внешний источник питания пропадает, то происходит автоматическое преключение на встроенное питание, что обеспечивает бесперебойную работу системы.

Основные функции:

• мониторинг напряжения, тока, мощности и остаточной емкости батарей в режиме реального времени;
• 0,91" OLED-дисплей для отображения информации о напряжении батареи, IP-адреса, использования ОЗУ и др.;
• связь по шине I2C;
• защита от перезаряда / разряда;
• защита от перегрузки по току;
• защита от короткого замыкания и обратная защита;
• выравнивание заряда;
• выходной ток до 2,5 А;
• индикатор полярности батарей - сигнализирует при установке батарей неправильной полярностью.

Характеристики:

Выходное напряжение:  5В

Шина управления:   I2C

Поддерживаемый тип батарей:  18650 литиевые аккумуляторы (НЕ ВКЛЮЧЕНЫ В КОМПЛЕКТ ПОСТАВКИ)

Заряд:  8.4В, 2А

Габаритные размеры:  113х79мм

Диаметр монтажных отверстий:   2.5мм

Конструкция данной платы расширения полностью совместима с монтажными отверстиями платы Jetson Nano Developer Kit, а связь осуществляется через один 6-ти пиновый разъем I2C.

Расшифровка пинов разъема:

3V3 - 3.3В вход

5V - 5В выход

GND - Ground

SDA - пин I2C data

SCL - пин I2C clock

Мониторинг состояния аккумуляторов в режиме реального времени с выводом данных на встроенный дисплей позволяет работать системе автономно, а при достижении минимального уровня заряда батарей осуществить  мягкое программное отключение системы без потерь данных.

На дисплее отображаются следующие данные:

1. IP-адрес

2. Режим питания

3. Напряжение на батареях

4. Текущее значение тока (отрицательное значение при разряде и полоительное при заряде)

5. Остаток заряда батарей

6. Текущее значение потребления энергии

7. Использование CPU

8. Ипользование GPU

9. Использование памяти RAM

10. Использование хранилища (диска)

Назначение основных элементов и блоков цепей платы:

1. Регулятор 5В, обеспечивающий выходной ток до 2,5А в длительном режиме

2. Индикатор полярности батарей. Загорается красный светодиод если при установке перепутана полярность

3. Мониторинг напряжения и тока

4. Выравнивание заряда батарей

5. Цепь защиты батарей

6. Разъем внешнего источника питания 8.4В

7. Аккумуляторные батареи типа18650 (не включены в комплект поставки)

8. Выключатель питания

Габаритные размеры (в мм): 113х79

В комплект поставки включено:

1. UPS Power Module x1
2. 8.4V зарядное устройство (опционно) x1
3. 6PIN 9cm кабель x1
4. Набор крепежа x1

ВНИМАНИЕ! Аккумуляторные батареи в комплект поставки не включены. Длина устанавливаемых батарей не должна превышать 67мм. Некоторые модели аккумуляторов с встроенной платой защиты превышают это ограничение и платой не поддерживаются.

Вес: 0,191кг
