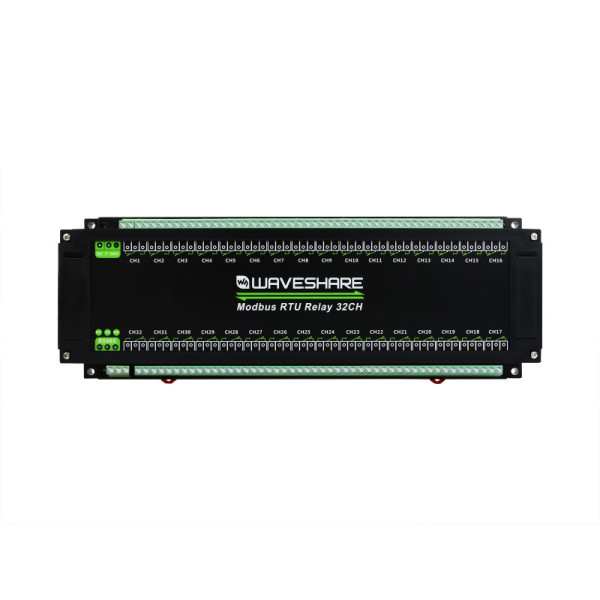

Waveshare Modbus RTU Relay 32CH (25140)

Waveshare Modbus RTU Relay 32CH (25140) является промышленным 32-канальным релейным модулем, использующим протокол передачи данных Modbus RTU через интерфейс RS485. Этот модуль имеет 32 реле, которые могут использоваться для управления электрическими нагрузками, такими как лампы, насосы, вентиляторы и т.д.

Основная идея состоит в том, что вы можете удаленно управлять этими реле, передавая команды через RS485 интерфейс с использованием Modbus RTU протокола. RS485 – это стандартный интерфейс для передачи данных между устройствами на расстояние, и он позволяет обеспечить стабильный обмен данными даже на расстояниях до нескольких сотен метров.

Встроенные схемы защиты, такие как изоляция источника питания, магнитная изоляция ADI, предохранитель, диод TVS и т.д. позволяют защитить устройства от электрических помех, перенапряжения и других неблагоприятных воздействий.

Этот модуль может быть полезен для автоматизации и дистанционного управления промышленными процессами или системами, где необходимо включать или выключать различные электрические устройства на расстоянии.

Основные особенности:

• Конфигурируемые адреса устройств (1~255), несколько устройств могут каскадироваться на шине RS485
• Имеет функцию вспышки, позволяющую включить реле на время, а затем автоматически закрыть с помощью команды
• Встроенная микросхема регулятора напряжения поддерживает источник питания напряжением 7~36 В
• Изоляция встроенного источника питания обеспечивает стабильное изолированное напряжение, не требует дополнительного питания для изолированного терминала.
• Встроенная магнитная изоляция ADI обеспечивает изоляцию сигнала, высокую надежность, устойчивость к помехам, низкое энергопотребление.
• Встроенный предохранитель с возможностью перезагрузки и TVS (подавитель переходного напряжения), эффективно угнетают скачки напряжения и переходные скачки напряжения в цепи, обеспечивают защиту от перегрузки по току/перенапряжению, молниезащиту и антистатическую защиту
• Изоляция встроенного оптронного пара предотвращает воздействие высокого напряжения на реле.
• Встроенная специальная микросхема релейного драйвера со встроенной защитой от свободного хода диода, способность управлять более сильной и стабильной.
• Схема с защитой от обратного хода предотвращает случайное повреждение схемы из-за неправильного подключения
• Высококачественное реле, номинальный контакт: ≤10A 250VAC/30VDC

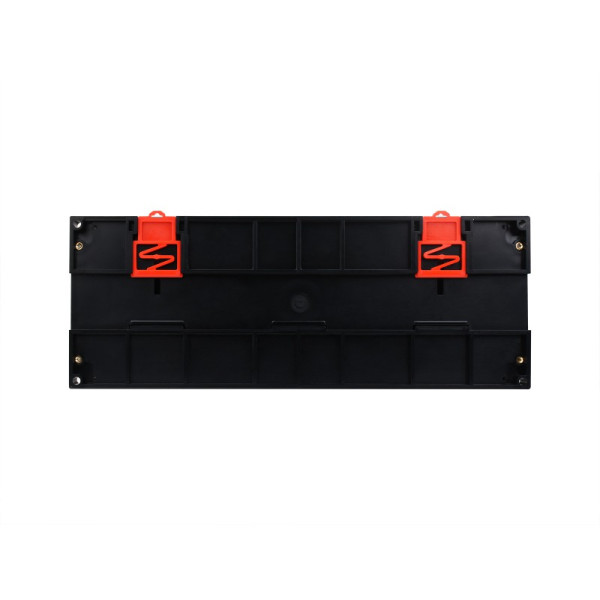

• Имеет простой в установке, безопасный в использовании корпус из ABS с креплением на рейку.
• Имеет 3 светодиода для индикации состояния MCU и состояния приема сигнала

Технические характеристики:

• РАБОЧЕЕ НАПРЯЖЕНИЕ: 7~36В
• ИНТЕРФЕЙС СВЯЗИ: RS485
• Скорость передачи: 4800, 9600, 19200, 38400, 57600, 115200, 128000, 256000
• ФОРМАТ СВЯЗИ ПО УМОЛЧАНИЮ: 9600, N, 8, 1
• РЕЛЕ КАНАЛОВ: 32
• КОНТАКТНАЯ ФОРМА: 1NO 1NC
• НОМИНАЛ КОНТАКТА: ≤10A 250VAC/30VDC
• ПРОТОКОЛ СВЯЗИ: стандартный протокол Modbus RTU
• АДРЕС RS485: 1~255
• Светодиодные индикаторы
  • STA: индикатор MCU продолжает мигать, когда MCU работает нормально
  • TXD: индикатор TX, светится при отправке данных
  • RXD: индикатор RX, светится при получении данных

Габаритные размеры:  300мм х 110мм х 59,1мм

Комплект поставки:

1. Modbus RTU Relay 32CH x1

Вес: 0,767кг
