STEVAL-ASTRA1B

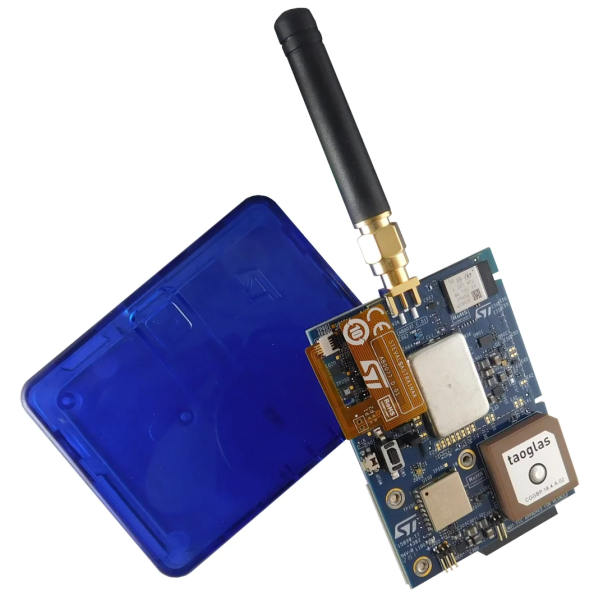

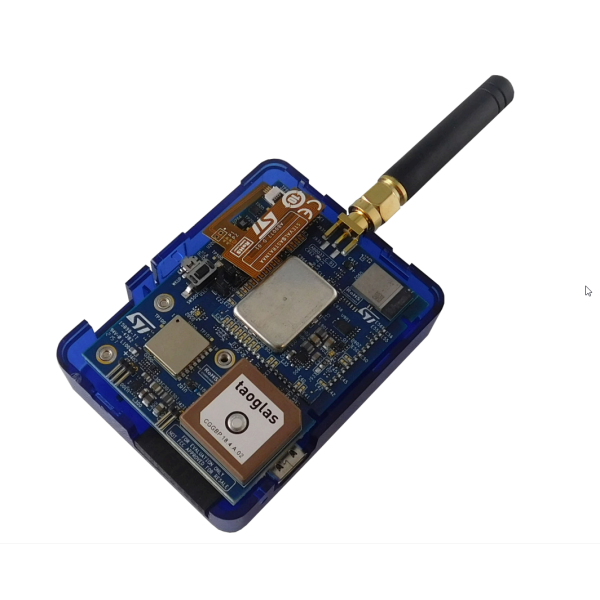

STMicroelectronics STEVAL-ASTRA1B – это набор для разработки Asset-Tracking, содержащий микроконтроллеры STM32WB5MMG и STM32WL55JC, поддерживающие подключение на коротком и дальнем расстоянии. Это платформа со сверхнизким энергопотреблением, включающая датчики окружающей среды и движения, а также модуль GNSS, обеспечивающий позиционирование на улице.

Платформа ASTRA (STEVAL-ASTRA1B) — это набор для разработки упрощающий создание прототипов, тестирование и оценку передовых программ отслеживания активов, таких как мониторинг скота (животноводство), управление автопарком, логистика.

STEVAL-ASTRA1B построен на основе модуля STM32WB5MMG и STM32WL55JC SoC для подключения на коротком и дальнем расстоянии (собственные протоколы BLE, LoRa и 2,4 ГГц и суб1 ГГц). ST25DV64K для подключения NFC также доступен. Встраиваемый STSAFE-A110 улучшает функции безопасности.

В набор входит полный набор датчиков окружающей среды и движения (LIS2DTW12, LSM6DSO32X, HTS221, STTS22H, LPS22HH). Кроме того, модуль GNSS Teseo-LIV3F обеспечивает позиционирование на улице.

Управление питанием, созданное на базе ST1PS02 и STBC03, оптимизировано для продолжительного срока службы аккумулятора.

Основные характеристики:

• Платформа отслеживания активов со сверхнизким энергопотреблением и возможностью подключения
• Два беспроводных SoC:
  • Беспроводной двухъядерный модуль SoC STM32WB5MMG 2,4 ГГц как основной процессор приложений, поддерживающий Bluetooth® Low Energy 5.0
  • STM32WL55JC беспроводной двухъядерный SoC на частоте 1 ГГц, поддерживающий мультимодуляцию (LoRa и GFSK)
• ST25DV64K для подключения NFC
• GNSS модуль Teseo-LIV3F с одновременным мультиконстелляцией
• Датчики окружающей среды и движения: STTS22H, LPS22HH, HTS221, LIS2DTW12 и LSM6DSO32X
• Элемент защиты STSAFE-A110
• Решение, работающее от аккумулятора, с интеллектуальной архитектурой управления питанием (ST1PS02, STBC03 и TCPP01-M12)
• Пакет функций FP-ATR-ASTRA1 STM32Cube
• Мобильное приложение экосистемы сквозного подтверждения концепции и облачная панель информации:
  • Панель веб-облака DSH-ASSETRACKING
  • Мобильное приложение STAssetTracking доступно в Google Play и App store
• LiPo аккумулятор 480 мАч
• Пластиковый корпус
• SMA антенна
• NFC антенна
• Условия эксплуатации: от +5 до 35°C

Расположение компонентов главной платы (вид сверху)

1. LSM6DSO32X
2. LPS22HH
3. STTS22H
4. HTS221
5. LIS2DTW12
6. Кнопка включения/пробуждения
7. Кнопка пользователя
8. Отверстие для крепления доска к доске
9. ST1PS02CQTR
10. GNSS антенна
11. Teseo-LIV3F
12. Система на борту
13. Перемычки для выбора микроконтроллера для программирования (STM32WB5MMG или STM32WL55JC)
14. ST25DV64K
15. Разъем NFC

Размещение компонентов главной платы (вид снизу)

1. Разъем аккумулятора
2. 34-контактный разъем (гнездо

Датчики

Основная плата STEVAL-ASTRA1 содержит следующие датчики окружающей среды и движения:

• STTS22H (AB0038.U201) цифровой термодатчик ультрамалой мощности высокой точности. Благодаря заводской калибровке STTS22H обеспечивает высокую точность во всем диапазоне рабочих температур, не требуя дополнительной калибровки на прикладном уровне. Рабочая температура варьируется от -40°C до +125°C с точностью ±0,5°C (от -10°C до +60°C). Режим работы датчика настраивается пользователем и позволяет выбирать между разной скоростью исходных данных (ODR) до 1 Гц или одноразовый режим для экономии батареи.

• LPS22HH (AB0038.U203) сверхкомпактный пьезорезистивный датчик абсолютного давления, функционирующий как цифровой выходной барометр. Устройство содержит чувствительный элемент и IC-интерфейс, который передает данные от чувствительного элемента к программе. Диапазон рабочего давления составляет от 260 до 1260 гПа. Абсолютная точность составляет 0,5 гПа (от -20 до +80°C). Диапазон рабочих температур составляет от -40 до +85C, обеспечивая абсолютную точность температуры ±1,5C (от 0C до 80C).

• HTS221 (AB0038.U204) сочетает датчик относительной влажности и температуры в ультрамалом корпусе. Он включает в себя чувствительный элемент и смешанного ASIC сигнала для предоставления измерительной информации через цифровые последовательные интерфейсы. Диапазон влажности составляет от 0 до 100%, а точность влажности составляет ±3,5% rH (от +20% до +80% rH). Диапазон температур составляет от -40°C до +125°C, а точность измерения температуры составляет ±0,5°C (+15°C до +40°C).

• LIS2DTW12 (AB0038.U200) 3-осевой акселерометр со сверхнизким энергопотреблением, расширенный встроенными цифровыми функциями (такими как свободное падение, 6D/4D ориентация, пробуждение/бездействие, нажатие и двойное нажатие). LIS2DTW12 имеет полные шкалы ±2g/±4g/±8g/±16g, которые можно выбрать пользователю. Он может измерять ускорение со скоростью исходных данных (ODR) от 1,6 до 1600 Гц. Встроенная возможность самопроверки позволяет пользователю проверить, работает ли датчик в программе. Он гарантированно работает в расширенном диапазоне температур от -40 до +85°C.

• Система в комплекте LSM6DSO32X (AB0038.U202), включающая 3-осевой цифровой акселерометр при 32 g и 3-осевой цифровой гироскоп. Он повышает эффективность питания на 0,55 мА в режиме высокой производительности и обеспечивает постоянную работу функций с низким энергопотреблением для оптимального движения в носимых приложениях, выявлении тяжелых падений, навигации и отслеживания активов. LSM6DSO32X содержит специальную обработку ядра машинного обучения (MLC) и конечный автомат (FSM), обеспечивающий гибкость системы. Это позволяет перенести некоторые алгоритмы на датчик MEMS с преимуществом последовательного понижения энергопотребления.
LSM6DSO32X имеет полномасштабный диапазон ускорения ±4/±8/±16/±32 g и диапазон угловой скорости ±125/±250/±500/±1000/±2000 dps. Диапазон рабочих температур от -40 до +85°C.
Датчики окружающей среды и датчик движения LSM6DSO32X совместно используют шину I²C, в то время как LIS2DTW12 общается через шину SPI. Различные шины вместе с архитектурой управления питанием позволяют использовать датчики окружающей среды и датчик LSM6DSO32X по требованию. Таким образом, вы можете реализовать разные варианты для уменьшения энергопотребления, когда некоторые датчики не используются.
