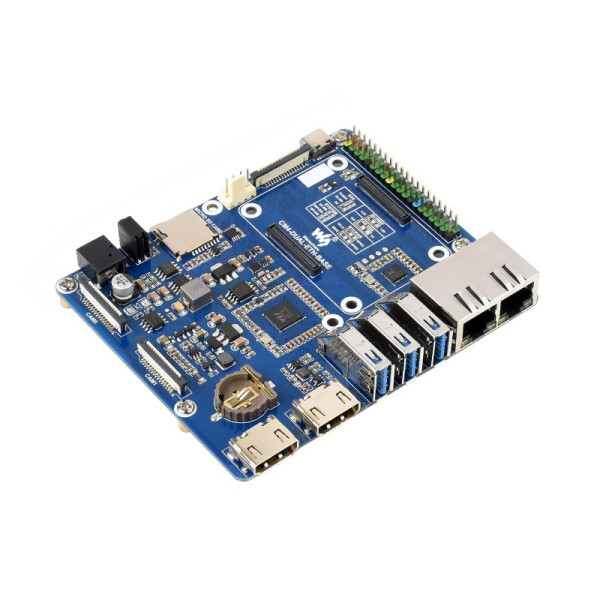

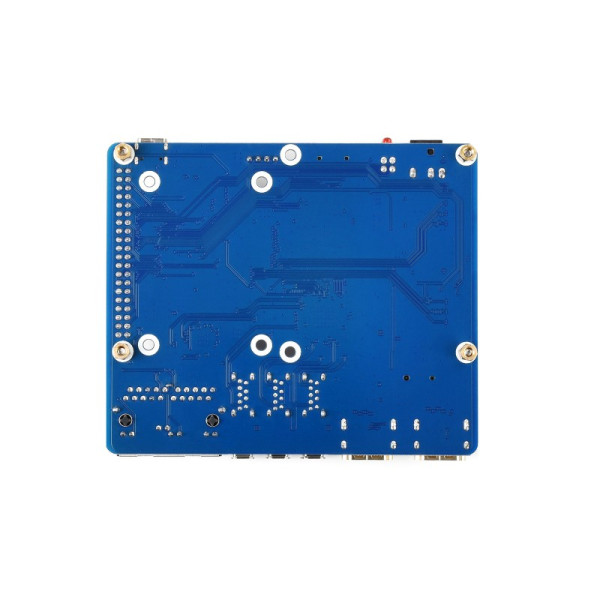

Плата I/O Dual Gigabit Ethernet Board для Raspberry Pi CM4 (19838)

Raspberry Pi Compute Module 4 I/O Dual Gigabit Ethernet Board (19838) — базовая плата с широким выбором интерфейсов (ETH / CSI / DSI / RTC / HDMI / Micro SD / USB) и двумя портами Gigabit Ethernet RJ45 для исследования работы вычислительного модуля Raspberry Pi Compute Module 4.

Технические характеристики:

• CM4 разъём подходит для всех вариантов Compute Module 4
• Сеть:  Двойной гигабитный Ethernet RJ45
• USB-порт: 3 порта USB 3.2 Gen1
• 2 разъёма HDMI, поддерживает вывод 4K 30 кадров в секунду
• DSI DISPLAY MIPI: Порт дисплея DSI, 15-контактный разъем FPC 1,0 мм
• CSI CAMERA MIPI: 2 порта камеры CSI-2, 15-контактный разъем FPC 1,0 мм
• ВХОД ПИТАНИЯ:  7 В - 36 В
• ВЕНТИЛЯТОР:  5 В / 12 В, позволяет регулировать и измерять скорость
• Часы реального времени RTC с батарейным отсеком и возможностью пробуждения Compute Module 4
• Разъем для карты MicroSD для вариантов Compute Module 4 Lite (без eMMC)
• Стандартный разъем CM4 и цветной разъем Raspberry Pi 40PIN GPIO. Подходит для Compute Module 4 Lite / EMMC Series Module:

Элементы платы:

1. Разъем CM4 подходит для всех вариантов вычислительного модуля Compute Module 4
2. Разъем 40PIN GPIO для подключения различных шляп
3. RJ45 Gigabit Ethernet. Двойной RJ45 Gigabit Ethernet, 10/100/1000 Мбит / с
   ETHERNET 0: CM4 оригинальный ETH
   ETHERNET 1: USB с расширенным ETH
4. Порты USB. 3 порта USB 3.2 Gen1 для подключения различных USB-устройств
5. Разъемы HDMI. 2x HDMI, поддерживает вывод 4K 30 кадров в секунду
6. CAM. 2 порта камеры MIPI CSI
7. Источник питания постоянного тока. 7 ~ 36 В постоянного тока, широкий диапазон входного напряжения
8. Двойные светодиодные индикаторы
   красный: индикатор питания Raspberry Pi
   зеленый: индикатор рабочего состояния Raspberry Pi
9. Слот для карты Micro SD для подключения карты Micro SD с предварительно записанным образом (ТОЛЬКО вариант Lite)
10. Разъем FAN для подключения охлаждающего вентилятора, позволяет регулировать и измерять скорость
11. DISP0. Порт дисплея MIPI DSI
12. USB-порт SLAVE для записи образа системы в вычислительный модуль варианта eMMC
13. Держатель батареи RTC поддерживает тип батарей CR1220
14. Конфигурация прерывания RTC
    PI-RUN: CM4 перезагрузится при прерывании RTC
    GN-EN: отключение питания CM4 при прерывании RTC
    D4: вывод D4 срабатывает при прерывании RTC
15. Выбор IO-VREF устанавливает логический уровень CM4 IO как 3,3 В или 1,8 В
16. Выбор источника питания ВЕНТИЛЯТОРА. Выберите 5 В или 12 В для привода вентилятора
17. Конфигурация системных функций
    BT_DIS: Bluetooth отключен, ТОЛЬКО для CM4 с антенной
    WiFi_DIS: Wi-Fi отключен, ТОЛЬКО для CM4 с антенной
    WP_DIS: переключатель режима загрузки, используется ТОЛЬКО, когда НЕ загружается с eMMC или SD-карты
18. Выбор шины RTC / FAN I2C
    SDA0 / SCL0: I2C-10 используется совместно с CSI / DSI
    GPIO3 / 2: I2C-1 используется совместно с заголовком 40PIN
19. RTL8153. Чип USB Gigabit Ethernet
20. Контроллер вентилятора EMC2301, позволяет регулировать и измерять скорость вращения вентилятора
21. VL805. Концентратор USB 3.0

Габаритные размеры:  109мм х 91.50мм

В комплекте поставки:

1. Плата CM4-DUAL-ETH-BASE x1

Вес: 0.077 кг
