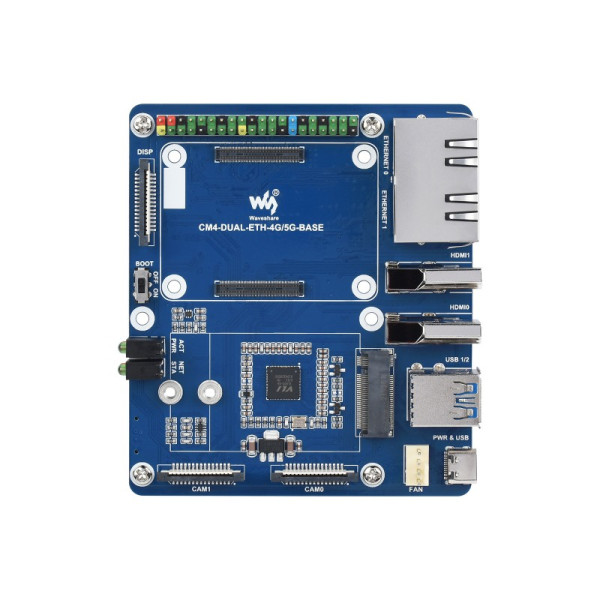

I/O Dual Gigabit Ethernet 5G/4G Плата для Raspberry Pi Compute Module 4 (20885)

Raspberry Pi Compute Module 4 I/O Dual Gigabit Ethernet 5G/4G Board (20885) – базовая плата с двумя сетевыми разъемами и поддержкой связи 5G/4G, предназначенная для вычислительного модуля Raspberry Pi 4. Она подходит как для оценки работы Raspberry Pi CM4, так и для интеграции в конечные продукты. Совместима с коммуникационными модулями с интерфейсом M.2 B KEY (рекомендуется: SIM7600G-H-M.2, SIM8202G-M2, SIM8200EA-M2).

Основные особенности:

• CM4 SOCKET подходит для всех вариантов Compute Module 4
• Двойной гигабитный Ethernet RJ45
• M.2 B KEY для подключения модуля 5G/4G
• Слот для карты Nano-SIM, поддерживает стандартную карту Nano-SIM для связи 5G/4G/3G/2G
• USB USB 3.2 Gen1 × 2
• Raspberry Pi 40PIN GPIO-разъем
• Порт дисплея MIPI DSI (15-контактный разъем FPC 1,0 мм)
• Порт камеры  MIPI CSI-2 × 2 (15-контактный разъем FPC 1,0 мм)
• ВИДЕО: HDMI × 2, поддерживает вывод 4K 30 кадров в секунду
• Часы реального времени RTC с разъемом для батареи и возможностью пробуждения вычислительного модуля 4
• Слот для карт памяти MicroSD для вариантов Compute Module 4 Lite (без eMMC)
• ВЕНТИЛЯТОР 5В/12В (по умолчанию 12В), позволяет регулировать и измерять скорость
• ВХОД ПИТАНИЯ 5 В/2,5 А
• РАЗМЕРЫ 99,6 × 87,0 мм

Стандартный разъем CM4 и разъем Raspberry Pi 40PIN GPIO с цветовой кодировкой. Подходит для вычислительного модуля 4 Lite/модуля серии EMMC

Широкий выбор интерфейсов.

Элементы платы:

1. Разъём СМ4 подходит для всех вариантов Compute Module 4
2. 40-контактный разъем GPIO для соединения с платами расширения
3. Двойной гигабитный 10/100/1000M совместимый Ethernet RJ45
   ETHERNET 0: оригинальный ETH CM4
   ETHERNET 1: USB-расширенный ETH
4. 2x HDMI разъема, поддерживает вывод 4K 30fps
5. 2 x USB 3.2 Gen1 для подключения различных USB-устройств
6. PWR & USB. Источник питания постоянного тока или порт USB для программирования
7. Разъём для подключения охлаждающего вентилятора, позволяет регулировать и измерять скорость
8. 2 порта камеры MIPI CSI
9. Индикатор состояния модуля 4G/5G
   STA красный: индикатор включения модуля
   NET зеленый: индикатор рабочего состояния модуля
10. Индикатор состояния СМ4
    PWR красный: индикатор питания Raspberry Pi
    ACT зеленый: индикатор рабочего состояния Raspberry Pi
11. выбор загрузки
    ON: CM4 будет загружаться с интерфейса USB-C.
    ВЫКЛ.: CM4 будет загружаться с карты eMMC или Micro SD.
12. Порт дисплея MIPI DSI
13.  M.2 B KEY поддерживает модули 4G/5G или другие коммуникационные модули, использующие USB-канал
14. Слот для нано-SIM-карты поддерживает стандартную карту Nano-SIM для связи 5G/4G/3G/2G
15. Слот для подключения карты Micro SD с предварительно записанным изображением (ТОЛЬКО вариант Lite)
16. Держатель батареи часов реального времени (поддерживает батареи типа CR2032)
17. Конфигурация прерывания RTC
    PI-RUN: CM4 перезагрузится при прерывании RTC
    GL-EN: Отключение CM4 при прерывании RTC
    D4: контакт D4 срабатывает при прерывании RTC (по умолчанию)
18. Выбор IO-VREF: установите логический уровень ввода-вывода CM4 на 3,3 В (по умолчанию) или 1,8 В.
19. Выбор источника питания ВЕНТИЛЯТОРА (выберите питание 12 В (по умолчанию) или 5 В для привода вентилятора).
20. Выбор шины RTC/FAN I2C
    SDA0/SCL0: I2C-10 используется совместно с CSI/DSI (по умолчанию)
    GPIO3/2: I2C-1 используется совместно с заголовком 40PIN
21. Конфигурация системных функций
    BT_DIS: Bluetooth отключен, ТОЛЬКО для CM4 с вариантом антенны
    WiFi_DIS: WiFi отключен, ТОЛЬКО для CM4 с вариантом антенны
    WP_DIS: переключатель режима загрузки, используется ТОЛЬКО, если НЕ загружается с eMMC или SD-карты
22. RTL8153 USB-чип Gigabit Ethernet

Габаритные размеры: 87мм х 99,6мм

Вес:  0.076 kg
