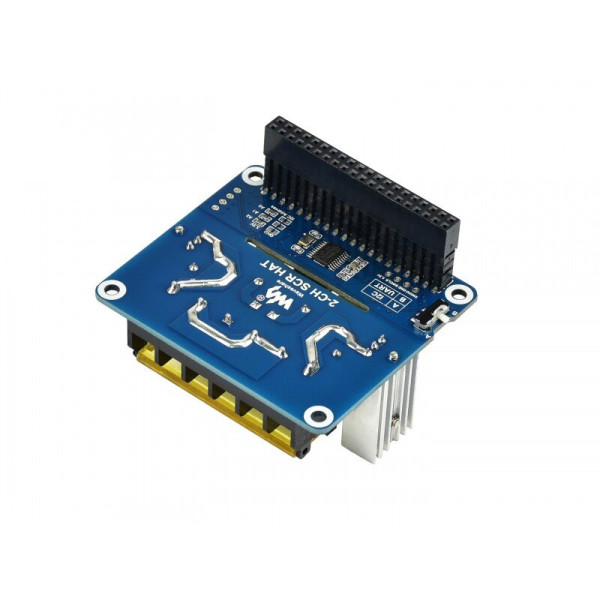

Dual Channels Bidirectional Triac HAT for Raspberry Pi, Integrated MCU, Commands Control, UART / I2C - двухканальная плата расширения, разработанная для Raspberry Pi и предназначенная для систем промышленного контроля (управление насосами, клапанами, др. промышленными системами), в умных системах сельского хозяйства и животноводства (контроль вентиляции помещений теплиц и коровников, управлением света, подачей воды, систем кормления, приводов других систем и т.п.), и в системах умного дома (кондиционирование, контроль доступа, очистки, подогрева воды и т.п.).
Данная плата имеет следующие преимущества перед реле:
- высокая эффективность
- отсутствие шума или износа
- быстрая реакция
- бесконтактное переключение
- регулируемая мощность
Разработана для Raspberry Pi и имеет стандартный разъем Raspberry Pi 40PIN GPIO, настроенный для плат серии Raspberry Pi.
ОСОБЕННОСТИ:
- Контроллер MCU STM32F0 требует минимального ресурса Raspberry Pi, связь UART / I2C
- RC демпфирующая цепь защищает симистор от колебаний мощности
- Выходная мощность до 4400 Вт при идеальных условиях рассеивания тепла
- Изоляция оптопары, предотвращающая помехи от высоковольтной цепи
- Индикатор для легкой проверки состояния симистора
- Зарезервированный интерфейс UART и I2C для работы с другими платами управления
- Скорость передачи данных: до 921,6 кбит/с для UART， до 1024 кбит/с для I2C
- Поставляется с ресурсами для разработки и руководством (примеры на C и Python)
Встроенный микроконтроллер STM32F030, поддерживает непосредственное командное управление, прост в разработке, имеет быстрый отклик и требует минимальных ресурсов от Raspberry Pi.
Высокая скорость передачи данных: до 921,6 кбит/с для UART， до 1024 кбит с для I2C.
Выходная мощность до 4400 Вт при идеальных условиях тепловыделения.
Оптоизолированное решение, предотвращающее помехи в цепи высокого напряжения.
ХАРАКТЕРИСТИКИ
| Напряжение (AC) | 100 ~ 600В | UART пропускная способность | 1.2 ~ 921.6 kbps |
|---|---|---|---|
| Ток (AC) | 0~20A | I2C пропускная способность | 1024 kbps |
| Контроллер | STM32F030 | Уровень напряжения на логике | 3.3V/5V |
| Шина данных | I2C/UART | Размеры | 65 × 56.5(mm) |
Элементы:
- BTA24-600 двунаправленный симистор (TRIAC) высокой мощности
- Фотопара MOC3021S, драйвер симистора
- LTV-824S AC фотопара
- RC демпфер
- LM358DR OP усилитель
- Основной контроллер STM32F030F4P6
- RT9193-33PB силовой чип
- Индикатор выхода
- Предохранитель на 20А
- Стандартный разъем Raspberry Pi 40PIN GPIO
- Интерфейс управления MCU, для использования с другими платами управления хоста, такими как Arduino
- Вход переменного тока
- Выход переменного тока
- Выбор шины данных
A: использовать шину Raspberry Pi I2C
B: использовать шину Raspberry Pi UART - Выбор режима
A: режим I2C
B: режим UART
В комплект поставки входит:
- 2-CH TRIAC HAT плата - 1 шт.
- Набор крепежа - 1 шт.
Вес: 0.052 кг
