Адаптер USB TO 8CH TTL (27076)

Адаптер USB TO 8CH TTL (27076) – это надежный преобразователь, позволяющий осуществлять связь между USB-портом и 8 каналами TTL. Он предназначен для обеспечения стабильного и безопасного подключения в различных промышленных приложениях. Основные преимущества этого адаптера включают в себя мультисистемную поддержку, многоканальную UART-коммуникацию, а также наличие нескольких защитных схем, что делает его идеальным выбором для профессионального использования.  Industrial USB TO 8CH TTL Converter – это идеальный инструмент для инженеров, разработчиков и других специалистов, работающих с серийными коммуникациями. Благодаря своим широким возможностям и высокому уровню защиты этот адаптер обеспечивает надежное и эффективное решение для любых промышленных и коммерческих проектов.

Основные особенности:

• USB до 8 каналов TTL: Обеспечивает одновременную коммуникацию с 8 разными TTL-устройствами через один USB-порт, что удобно для комплексных систем управления и мониторинга.  Встроенный последовательный порт TTL имеет переключатель уровня напряжения 3,3 и 5 В, что позволяет выбрать уровень TTL.
• USB к UART: Поддерживает UART-протокол, обеспечивая простое и надежное подключение к серийным устройствам.
• Мультисистемная поддержка: Работает с различными операционными системами, включая Windows, Linux и macOS, что делает его универсальным решением для разных платформ.
• Многоканальная связь: Поддержка нескольких каналов UART позволяет одновременно подключать и управлять несколькими устройствами, что повышает эффективность и удобство работы.
• Защитные схемы: Оснащен защитой от перенапряжения, перегрузки по току и электростатическим разрядам, что обеспечивает дополнительную безопасность для подключенных устройств и самого адаптера.

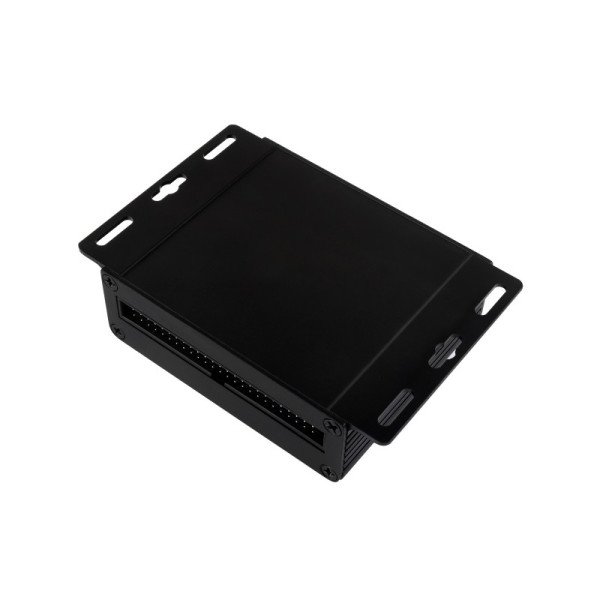

• Промышленная надежность: Изготовлен из высококачественных материалов, обеспечивающих долговечность и стабильную работу в сложных условиях эксплуатации. Имеет корпус из алюминиевого сплава с окисляемой матовой полированной поверхностью, технологическим отверстием с ЧПУ.
• Легкое подключение и настройка, что позволяет быстро интегрировать адаптер в вашу систему без дополнительных сложностей. Имеет 4 светодиода для индикации питания и состояния трансивера.

Технические характеристики:

ХОСТ-ПОРТ: USB

ПОРТ УСТРОЙСТВА: TTL (UART)

Скорость передачи данных: 1200 бит/с ~ 2 МБ

USB

• Рабочее напряжение: 5В
• Разъем: USB-B
• Защита: Предохранитель с самовосстановлением 200 мА, защита от электростатического разряда

ПИТАНИЕ

• Разъем: 5V DC jack
• Защита: Защита от перенапряжения и защита от обратного хода

TTL (UART):

• Разъем: 50PIN с защитой против реверса
• Диод TVS, защита от перенапряжения и ESD
• Уровень TTL 3,3 В/5 В (настраивается)

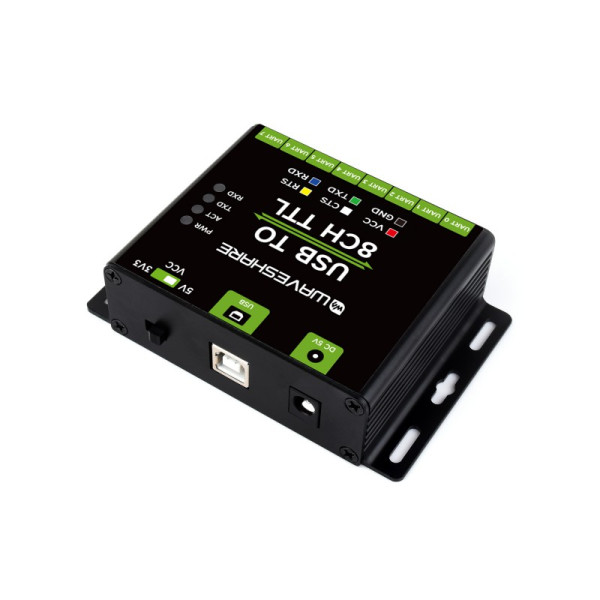

ИНДИКАТОРЫ

• Индикатор питания PWR, светящийся красным цветом, когда есть подключение USB и обнаружено напряжение
• Индикатор статуса ACT загорается зеленым, когда драйвер обнаружен
• TXD Индикатор TX, светится, когда порт USB отправляет данные
• RXD Индикатор RX горит, когда порты устройства посылают данные назад

ЭКСПЛУАТАЦИОННАЯ СРЕДА

• Температура -40 ℃ ~ 85 ℃
• Влажность 5% RH ~ 95% RH

ОПЕРАЦИОННАЯ СИСТЕМА: Mac, Linux, Android, Windows 11/10/8.1/8/7

Защита:

• Встроенный самовосстанавливающийся предохранитель и защитные диоды, обеспечивают защиту от перегрузки по току/перенапряжению, улучшают устойчивость к ударам.
• Встроенный TVS (подальник переходного напряжения), эффективно угнетает скачки напряжения и переходные скачки напряжения в цепи, молниезащита и защита от электростатического разряда.
• Встроенная схема преобразователя напряжения с подавлением перенапряжения и защитой от электростатического разряда обеспечивает безопасную и стабильную связь

Описание индикаторов:

PWR: индикатор питания, светится красным, когда есть подключение USB и обнаружено напряжение
ACT: индикатор состояния, светящийся зеленым, когда драйвер обнаружен
TXD: индикатор TX, светится, когда порт USB отправляет данные
RXD: индикатор RX, горит, когда порты устройства посылают данные назад

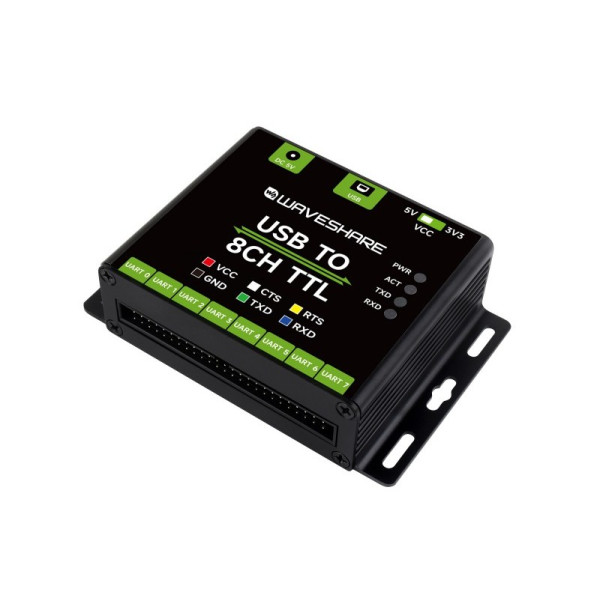

Распиновка:

VCC: выход 5 В или 3,3 В, настраиваемый переключателем
GND: земля
TXD: подключение к MCU.RXD
RXD: подключение к MCU.TXD
RTS: подключение к MCU.CTS
CTS: подключение к MCU.RTS

Габаритные размеры: 104 мм х 70 мм х 28,6 мм

Вес: 0,215 кг

Комплект поставки:

1. USB TO 8CH TTL x1
2. Кабель USB (~1,2 м) x1

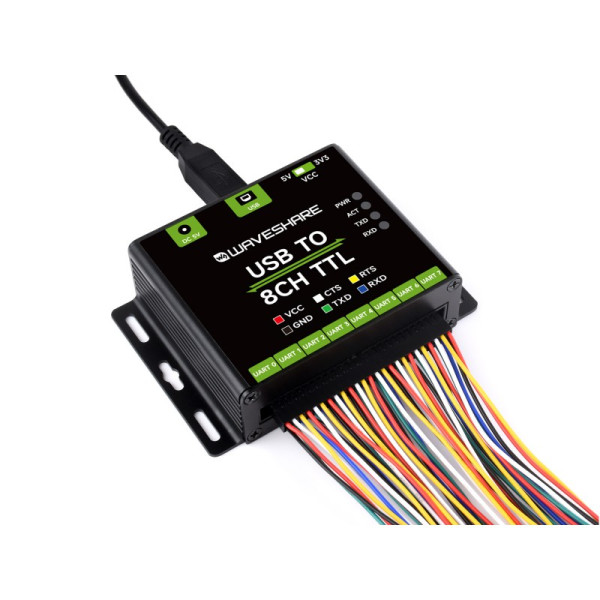

3. 50-контактный провод squid x1
