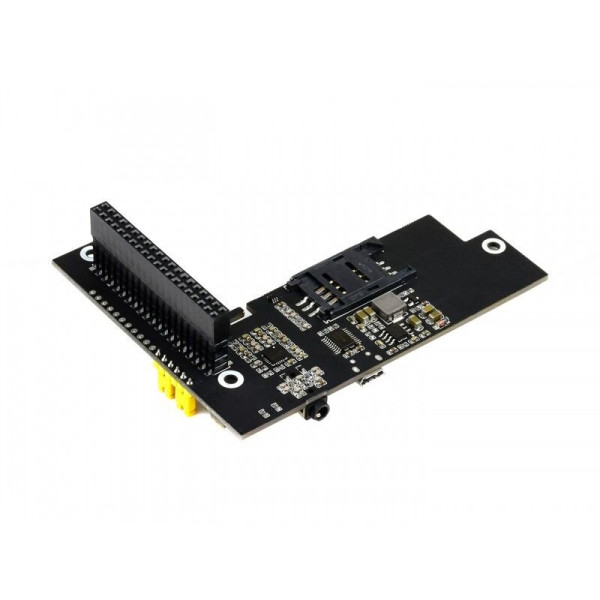

Плата расширения NVIDIA Jetson Nano LTE HAT (17729)

SIM7600G-H 4G / 3G / 2G / GNSS Module for Jetson Nano, LTE CAT4, Global Applicable - это модуль связи 4G / 3G / 2G и позиционирования GNSS, разработанный для Jetson Nano,  поддерживающий LTE CAT4 со скоростью передачи данных до 150 Мбит/с с довольно низким энергопотреблением.

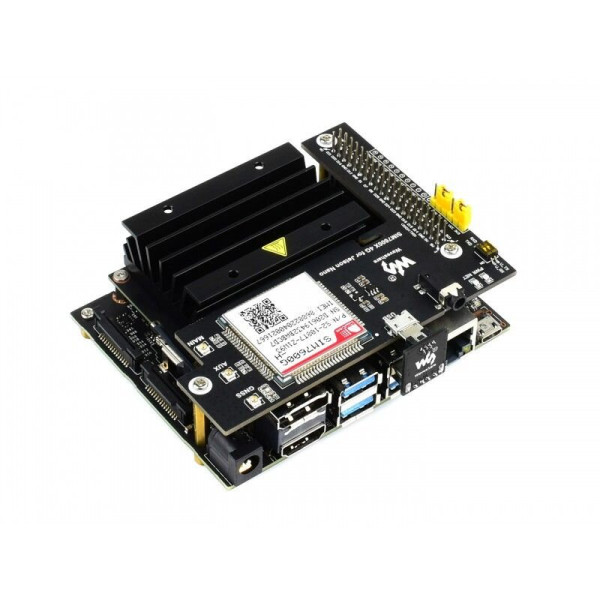

Просто подключите его к комплекту разработчика Jetson Nano, легко включите такие функции, как высокоскоростное соединение 4G, беспроводная связь, удаленный видеомониторинг, телефонный звонок, отправка SMS, глобальное позиционирование и т. д.

Особенности

•     Разъем 40PIN GPIO для подключения Jetson Nano
•     Поддерживает модем, телефонный звонок, SMS, почту, TCP, UDP, DTMF, HTTP, FTP и т. д.
•     Поддерживает GPS, BeiDou, Glonass, LBS позиционирования базовой станции
•     Встроенный USB-интерфейс для тестирования AT-команд, получения данных GPS-позиционирования и т. д.
•     Разъем управления UART для подключения к хост-платам, таким как Arduino / STM32
•     Слот для SIM-карты, поддерживает SIM-карту 1,8 В / 3 В
•     Встроенный аудиоразъем 3,5 мм с поддержкой наушников и микрофона для телефонных звонков
•     2 светодиодных индикатора, легко контролировать рабочее состояние
•     Встроенный преобразователь напряжения, рабочее напряжение может быть настроено на 3,3 В или 5 В с помощью перемычки
•     Скорость передачи: 300 бит/с ~ 4 Мбит/с (по умолчанию: 115200 бит/с)
•     Скорость передачи данных: 9600 бит/с ~ 115200 бит/с
•     Управление с помощью AT-команд (3GPP TS 27.007, 27.005 и V.25TER)
•     Поддерживает инструментарий приложения SIM: SAT Class 3, GSM 11.14 Release 99, USAT
•     Поставляется с ресурсами для разработки и руководством (примеры для Jetson Nano / Raspberry Pi / Arduino / STM32)

Характеристики связи:

Характеристики GNSS:

Тип приемника:
        16-канальный
         Код C / A
Чувствительность:
         Отслеживание: -159 дБм (GPS) / -158 дБм (ГЛОНАСС) / TBD (BD)
         Холодный пуск: -148 дБм
Time-To-First-Fix :
         Холодный старт: <35 с
         Горячие старты: <1 с
Точность:
         Положение: <2,5 м CEP

Характеристики SMS и Audio:

SMS:
         Поддерживаемые типы: MT, MO, CB, Text, PDU
         Хранение: USIM-карта и ME (по умолчанию)
Аудио функция:
         Поддерживает эхоподавление
         Поддерживает шумоподавление

Другие характеристики:

Питание: 5В
Рабочее напряжение: 5 В / 3,3 В (настраивается с помощью перемычки)
Рабочая температура: -30 ° C ~ 80 ° C
Температура хранения: -45 ° C ~ 90 ° C

Элементы:

1.      SIM7600G-Н
2.      Аудио декодер NAU8810
3.      Транслятор напряжения TXS0108EPWR: переводит 3,3 В / 5 В в 1,8 В
4.      MP1482 чип питания
5.      Транслятор напряжения RT9193-33: переводит 5В в 3,3В
6.      Разъем 40PIN GPIO: для подключения с помощью Jetson Nano Developer Kit
7.      Слот для SIM-карты: поддерживает SIM-карту 1,8 В / 3 В
8.      Интерфейс USB: для тестирования AT-команд, получения данных GPS-позиционирования и т. д.
9.      3,5-мм разъем для наушников / микрофона
10.      Главный антенный разъем
11.      Антенный разъем AUX
12.      GNSS антенный разъем
13.      Индикатор состояния сети
14.      Индикатор мощности
15.      Переключатель UART:
     ON: подключить порты UART SIM7600 и Jetson Nano
     OFF: отключить порты UART SIM7600 и Jetson Nano
16.      Перемычка выбора рабочего напряжения:
    VCC - 3,3 В: установите рабочее напряжение на 3,3 В
    VCC - 5 В: установите рабочее напряжение 5 В
17.      Конфигурация управления PWR:
    PWR - 5 В: автоматический запуск SIM7600 при включении питания
    PWR - D6: SIM7600 будет включен / выключен контактом D6 Jetson Nano

В комплект поставки входит:

1. SIM7600G-H 4G for Jetson Nano - 1 шт.
2. LTE антенна - 1 шт.
3. GPS внешняя антенна (В) - 1 шт.
4. Jetson Nano USB адаптор - 1 шт.
5. Набор крепежа - 1 шт.

Внимание! Jetson Nano в комплект поставки не входит.

Вес: 0.233 кг
