IoT Промышленная Плата для Raspberry Pi Compute Module 4 с Модулем 4G (20897)

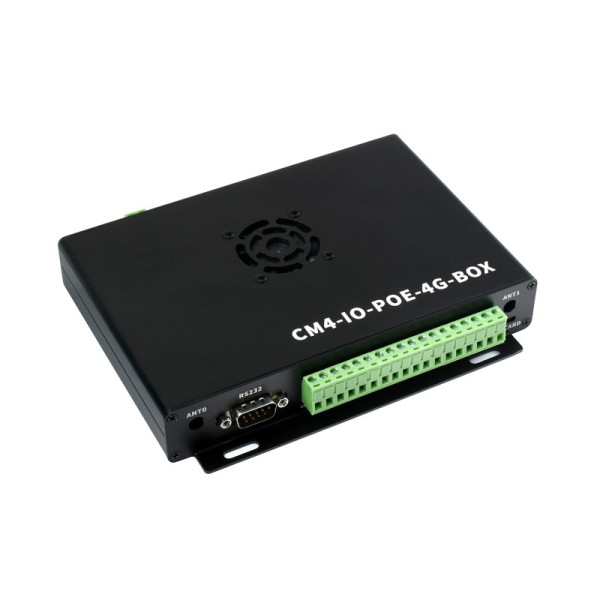

Raspberry Pi Compute Module 4 Industrial IoT Mini-Computer With 4G Module (20897) – ээто набор, состоящий из базовой платы CM4 Industrial IoT Base Board (с поддержкой глобальной сотовой сети 5G/4G/3G/2G, PoE Ethernet), специализированного металлического корпуса с вентилятором, благодаря которому можно собрать полноценный микрокомпьютер на базе вычислительного модуля. Pi CM4, и модуля 4G module SIM7600G-H-M.2 с антенной и кабелем (сам вычислительный модуль в состав данного комплекта не входит). Этот набор позволяет создавать проекты промышленного уровня с широким набором функций на базе Raspberry Pi.

Для обеспечения функции связи сотовой сети 5G/4G/3G/2G, в комплект поставки включен модуль связи SIM7600G-H-M.2. Базовая плата совместима также с другими модулями связи с интерфейсом M.2 B KEY.

Благодаря конструкции корпуса wall-mount легко закрепить его почти на любой поверхности.

Базовая плата и вычислительный модуль защищены прочным металлическим корпусом, состоящий из двух частей. Корпус имеет отверстия для всех основных интерфейсов, включая наружную антенну (антенна в комплект поставки не входит). Для лучшего теплообмена в корпус встроен вентилятор охлаждения.

Для удобства все места под выводы внешних интерфейсов промаркированы.

Основные элементы базовой платы:

1. Разъем Compute Module 4 для подключения Raspberry Pi Compute Module 4
2. Входное питание: источник питания с широким диапазоном напряжения 7-36 В
3. Индикатор состояния CM4
-красный: индикатор питания Raspberry Pi
-зеленый: индикатор рабочего состояния Raspberry Pi
4. Индикатор состояния M.2
-красный: индикатор включен
-зеленый: индикатор рабочего состояния
5. Удобный пользовательский индикатор для тестирования выхода ввода/вывода или мониторинга состояния выполнения программы
6. USB TO UART для последовательной настройки
7. HDMI: два порта HDMI, поддерживает двойной выход 4K 30fps
8. USB 2.0: два порта USB 2.0 для подключения устройств USB
9. RJ45 Gigabit Ethernet: порт Gigabit Ethernet 10/100/1000M с автоматическим согласованием и функциями PoE Power Over Ethernet
10. Слот M.2 для подключения модуля связи 5G/4G
11. Слот для SIM-карты поддерживает стандартную SIM-карту для связи 4G/3G/2G
12. Держатель батареи часов реального времени RTC поддерживает кнопочный элемент CR1220
13. Разъем PCIe Gen 2×1
14. Разъем вентилятора для подключения вентилятора охлаждения позволяет регулировать скорость и измерять.
15. Звуковой сигнал
16. DISP: два порта дисплея MIPI DSI
17. CAM: двойные порты камеры MIPI CSI
18. Изолированный GPIO позволяет контролировать/обнаруживать устройства через GPIO
19. Изолированный I2C позволяет управлять/считывать устройства через I2C
20. Изолированный АЦП: дифференциальный вход АЦП
21. Изолированный интерфейс CAN
22. Изолированный интерфейс RS485
23. Изолированный интерфейс RS232
24. Гнездо карты Micro SD (нижняя сторона) вставьте карту Micro SD с предварительно записанной системой, чтобы запустить Compute Module 4 Lite
25. Порт программирования USB-C (нижняя сторона) позволяет записывать образ системы в варианты Compute Module 4 eMMC

Габаритные размеры: 172мм х 117мм х 29,3мм

В комплект поставки входит:

1. Базовая плата Compute Module 4 PoE 4G x1
2. Металлический корпус (верх и низ) x1
3. Вентилятор 4010-ШИМ-12В x1
4. Отвертка x1
5. Пакет винтов х1 шт
6. Адаптер питания 12 В 2 А x1
7. Модуль 4G SIM7600G-H-M.2 x1
   Кабель IPEX4 – SMA ~15 см x1
   Антенна 4G 8DB SMA ~17см x1

Вес: 0.672 кг
