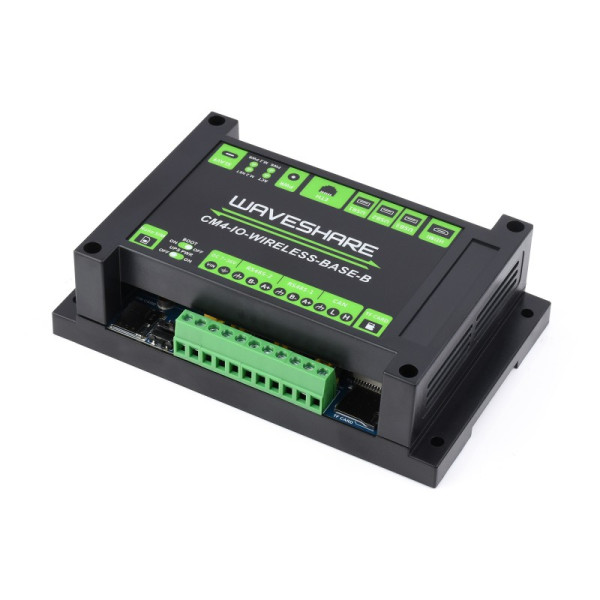

Промышленный модуль для Raspberry Pi Compute Module 4 IoT 5G/4G з UPS (24794)

Industrial IoT 5G/4G Wireless Expansion Module (24794) – это расширительный модуль для Raspberry Pi Compute Module 4 с UPS-модулем и разъемом M.2 на борту, который добавляет возможность подключения к сети с использованием беспроводных технологий 5G или 4G. Он предназначен для использования в промышленных сценариях Интернета вещей (IoT).

Это промышленный модуль расширения на базе Raspberry Pi CM4 с модулем ИБП, имеющий общие интерфейсы, такие как Gigabit Ethernet, HDMI, USB и GPIO, позволяющий подключать дополнительные модули беспроводной связи 4G/5G через разъем M.2 B KEY.. Имеются также промышленные интерфейсы/ресурсы, включая RS485, CAN и RTC.

В сочетании с защитным корпусом для промышленного монтажа на рейку модуль является идеальным выбором для создания шлюза IoT, маршрутизатора 4G/5G, сбора данных IoT или даже устройства PLC в промышленной системе автоматического управления.

Основные особенности модуля:

• Поддержка сетей 5G и 4G: Модуль позволяет подключить Raspberry Pi к беспроводным сетям 5G или 4G, что обеспечивает быстрый и надежный доступ в Интернет в промышленных средах.
• Raspberry Pi Compute Module 4: Модуль специально разработан для использования с Raspberry Pi Compute Module 4, который является компактной интегрированной системой на основе Raspberry Pi с богатыми возможностями.
• UPS-модуль: Встроенный UPS-модуль (с неинтерпретированным источником питания) обеспечивает бесперебойное питание для Raspberry Pi, что позволяет предотвратить потерю данных или прерывание работы при отключении электропитания.
• Разъем M.2: Модуль имеет разъем M.2, позволяющий подключать дополнительные модули или карты, например, для увеличения памяти, хранения данных или дополнительной функциональности.
• Индустриальный дизайн: Модуль обладает устойчивым и надежным дизайном, который отвечает требованиям промышленного применения. Он может работать в широком диапазоне температур и обеспечивает защиту от пыли и влажности.
• Поддержка разработки программного обеспечения: Модуль поставляется с документацией и примерами кода для разработки программного обеспечения, позволяющими расширять и настраивать его функциональность.

Расширительный модуль делает Raspberry Pi Compute Module 4 приспособленным для использования в промышленных сценариях IoT, где необходимо беспроводное подключение к сети и обеспечение бесперебойного питания. Он может быть использован для разработки систем мониторинга, управления, сбора данных и других применений.

В отличие от версии модуля CM4-IO-WIRELESS-BASE, в этой версии CM4-IO-WIRELESS-BASE-B есть встроенный модуль ИБП

Технические характеристики

• CM4 SOCKET: подходит для всех вариантов Compute Module 4
• ПИТАНИЕ ИБП: модуль ИБП, выход 5 В/2,5 А (макс.), поддерживает 3×10440 литиевых батарей (НЕ входят в комплект)
• СЕТЬ: Gigabit Ethernet RJ45
• M.2 B KEY, для подключения беспроводного модуля 5G/4G
• Слот для карты Nano-SIM, поддерживает стандартную карту Nano-SIM для связи 5G/4G/3G/2G
• USB: USB 2.0 × 3
• PIN-КОНТАКТ: неизолированный RS485×2, неизолированный CAN×1, частичные контакты GPIO
• КАМЕРА: MIPI CSI-2×1 (15-контактный разъем FPC 1,0 мм)
• ВИДЕО: HDMI × 1, поддерживает выход 4K 30fps
• RTC: часы реального времени с гнездом для батареи и возможностью вывода Compute Module 4
• Хранилище: гнездо для карты TF для вариантов Compute Module 4 Lite (без eMMC)
• РАЗЬМ ВЕНТИЛЯТОРА: 5 В/12 В, позволяет регулировать и измерять скорость
• ВХОД ПИТАНИЯ: 5В или 7~36В
• РАЗМЕРЫ: 145×90×40 мм

Подключение к Compute Module 4
Стандартный разъем CM4 и частичный разъем Raspberry Pi GPIO
Подходит для модулей серии Compute Module 4 Lite/EMMC

Внимание! Литиевые батареи CM4 и 10440 не входят в комплект.

Поддержка беспроводных модулей 4G/5G
Встроенный слот M.2 B KEY, совместимый с беспроводными модулями 4G/5G с разъемом M.2 B
Для подключения сотовой сети 5G/4G/3G/2G требуется дополнительный модуль связи, рекомендуется: SIM7600G-H-M.2, SIM8202G-M2, SIM8200EA-M2

SIM7600G-H-M.2 Модуль 4G

• Связь 4G/3G/2G, позиционирование GNSS, глобальное покрытие
• Стандартный интерфейс M.2 B KEY, высокая совместимость
• Поддержка приемника GNSS с высокой точностью позиционирования для нескольких созвездий
• Подходит для сетей LTE, UMTS и GSM с глобальным покрытием
• Большое количество программных функций: FOTA, LBS, TLS, VoLTE
• До 150 Мбит/с (макс.) скорость передачи данных по нисходящей линии связи и 50 Мбит/с (макс.) скорость передачи данных по исходной линии связи
• Поддерживает популярные драйверы ОС: Windows, Linux, Android и т.д.
• AT-команды серии SIM7600G-H-M.2 совместимы с модулями серии SIM7500/SIM7600

Имеет зарезервированное пространство для системы рассеяния тепла (с радиатором или с вентилятором охлаждения).

Внимание: радиатор, вентилятор и литиевые батареи 10440 не входят в комплект.

Бесперебойное питание
Он способен одновременно заряжать батареи и обеспечивать выходную мощность от внешнего источника питания.
Автоматически переключается на выход от батарей, если внешний источник питания недоступен, поддерживает работу системы без проблем

Опора для крепления на рейке
Защитный чехол из ABS с креплением на рейку, прост в установке, более безопасен в работе

Пример применения
Подходит для шлюза IoT, маршрутизатора 4G/5G, сбора и мониторинга данных IoT, промышленного ПЛК или других промышленных приложений. Встроенный модуль ИБП обеспечивает работу системы после отсоединения кабеля питания

Элементы платы:

1. Разъем CM4: подходит для всех вариантов Compute Module 4
2. Разъем HDMI: поддерживает выход 4K 30fps
3. Порты USB 2.0: 3x USB 2.0 для подключения различных устройств USB
4. RJ45 Gigabit Ethernet: 10/100/1000M совместимый
5. Источник питания постоянного тока: вход 7 ~ 36 В постоянного тока
6. Индикатор состояния CM4
   - PWR: индикатор питания Raspberry Pi
   - ACT: индикатор рабочего состояния Raspberry Pi
7. Индикатор состояния модуля 4G/5G
   - M.2 PWR: индикатор включения модуля
   - M.2 NET: индикатор рабочего состояния модуля
8. PWR и USB: источник питания 5 В постоянного тока или порт программирования USB
9. M.2 B KEY: поддерживает модули 4G/5G с разъемом M.2 B KEY или другие коммуникационные модули с помощью USB-канала
10. Слот для Nano-SIM-карты: поддерживает стандартную Nano-SIM-карту для связи 5G/4G/3G/2G
11. Выбор BOOT:
    - ON: CM4 будет загружаться с интерфейса USB-C
    - OFF: CM4 будет загружаться с карты eMMC или TF
12. ВЫКЛ/ВЫКЛ модуля ИБП:
    - ON: CM4 и базовая плата будут питаться от модуля ИБП
    - OFF: Выключите источник питания ИБП для CM4 и базовой платы
13. Источник питания постоянного тока: вход 7 ~ 36 В постоянного тока
14. Двойной неизолированный RS485: 2x RS485, с молниезащитой 600 Вт, защитой от перенапряжения и электростатической защитой 15 кВ (зарезервирована дополнительная перемычка балансировочного резистора 120R)
15. Неизолированная CAN: защита от электростатического разряда и защита от переходных скачков напряжения (зарезервирована дополнительная перемычка балансировочного резистора 120R)
16. Гнездо для TF-карты: для подключения TF-карты с предварительно записанным изображением (только для облегченной версии)
17. Разъем FAN: для подключения вентилятора охлаждения позволяет регулировать и измерять скорость
18. CAM: порт камеры MIPI CSI, 15 контактов с шагом 1 мм
19. Держатель батареи RTC: поддерживает кнопочный элемент CR1220
20. Выбор M.2 VCC: выберите источник питания 3,3 В или 4,2 В
21. Конфигурация прерывания RTC:
    - PI-RUN: CM4 перезагрузится после прерывания RTC
    - GL-EN: отключение питания CM4 из-за прерывания RTC
    - D17: контакт D17 срабатывает при прерывании RTC (по умолчанию)
22. Выбор IO-VREF: установите логический уровень CM4 IO как 3,3 В (по умолчанию) или 1,8 В
23. Выбор источника питания ВЕНТИЛЯТОРА: выберите 12 В (по умолчанию) или 5 В для управления вентилятором.
24. Конфигурация системных функций:
    - BT_DIS: Bluetooth выключен, ТОЛЬКО для CM4 с вариантом антенны
    - WiFi_DIS: Wi-Fi выключено, ТОЛЬКО для CM4 с вариантом антенны
    - WP_DIS: переключатель режима загрузки, используется ТОЛЬКО, когда НЕ загружается с eMMC или SD-карты
25. Выбор шины RTC/FAN I2C:
    - SDA0/SCL0: I2C-10 совместно с CSI/DSI (по умолчанию)
    - GPIO3/2: I2C-1 совместно с заголовком GPIO
26. Частичный разъем GPIO: включая 1x I2C, 2x GPIO контакты и блок питания
27. Мини-разъем модуля UPS

Габаритные размеры: 145мм х 90мм х 40мм

Комплект поставки:

1. CM4-IO-WIRELESS-BASE-B x1
2. Отвертка x1
3. Модуль 4G
   SIM7600G-H-M.2 x1
   Адаптер питания 12 В 2 А x1
   PCB антенна (разъем IPEX) x1

Вес: 0,364 кг
