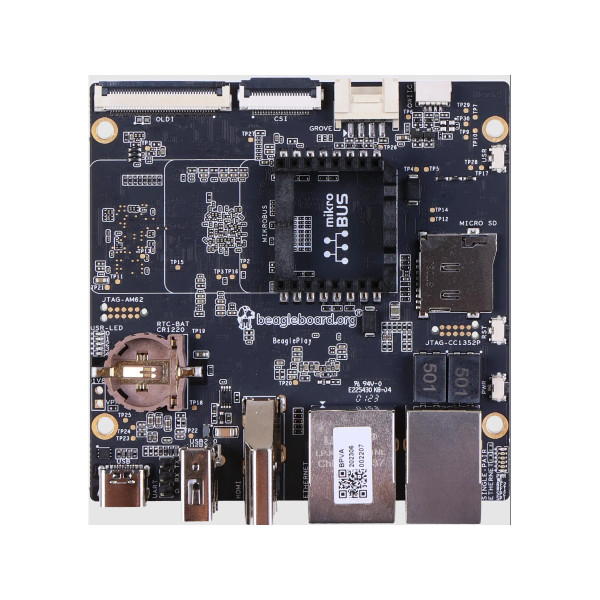

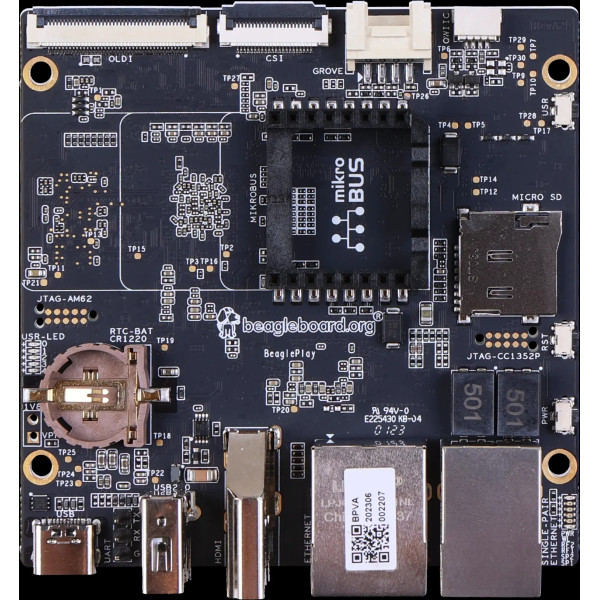

Микрокомпьютер BeaglePlay

Микрокомпьютер BeagleBone BeaglePlay – это одноплатный компьютер, базирующийся на ARM-процессоре, с открытым исходным кодом (Linux), предназначенный для упрощения процесса добавления датчиков, приводов, индикаторов, человеческих интерфейсов и подключения к встраиваемым системам.

Плата оснащена высококачественным звуковым выходом. Это компактное устройство, позволяющее создавать различные проекты с подключением внешних звуковых устройств, например усилителей или колонок. BeagleBone обладает встроенным аудио-кодеком, что позволяет обеспечить высококачественный звуковой выход с низким уровнем шума и искажений. Кроме того, на плате имеется встроенный микрофон, позволяющий записывать аудио.

Плата имеет ряд разъемов для подключения различных датчиков, модулей и других устройств. Также есть возможность подключения к сети Интернет и использование беспроводной связи.

BeagleBone BeaglePlay является отличным выбором для построения шлюзов строительной/промышленной автоматизации, цифровых подписей, человеко-машинных интерфейсов (HMI), сенсорных шлюзов BeagleConnect, а также создания различных проектов, связанных со звуком, например музыкальных устройств, звуковых систем, медиацентров и т.д.

BeaglePlay оснащен мощным 64-разрядным четырехъядерным процессором и инновационными вариантами подключения, включая Wi-Fi, Gigabit Ethernet, беспроводную связь на частоте ГГц и одну пару Ethernet с линией питания через передачу данных. Благодаря совместимости с 1000 готовыми приложениями и настроенным образом Debian Linux, BeaglePlay облегчает расширение и настройки. Он также содержит ленточные кабельные соединения для камер и сенсорных дисплеев, а также разъем для часов реального времени с питанием от батареи, что делает их идеальным для дизайна интерфейса «человек-машина».

Основные особенности:

• Имеет небольшой форм-фактор 8 см x 8 см.
• Имеет 2 ГБ оперативной памяти и 16 ГБ встроенной памяти eMMC с высокоскоростным интерфейсом.
• Оснащен USB типа C для питания и данных и хост USB типа A
• Имеет Gigabit Ethernet, однопарный Ethernet с PoDL
• Оснащен встроенным Wi-Fi 2,4 ГГц и 5 ГГц
• Имеет программируемый беспроводной MCU 2,4 ГГц и суб-ГГц, встроенные драйверы/программное обеспечение IEEE802.15.4
• Имеет полноразмерный HDMI, OLDI, 4-канальный CSI.
• Поддерживает расширение через mikroBUS, Grove, QWIIC

Технические характеристики:

Процессор: TI AM6254 (многоядерный A53s с R5, M4s и PRU)
PMIC: TPS6521901
Память: 2 ГБ DDR4
Хранилище: 16 ГБ eMMC

WiFi:

• PHY: WL1807MOD (дорожная карта TI WiFi следующего поколения)
• Антенны: 2,4 ГГц и 5 ГГц

BLE/SubG

• CC1352P7 M4+M0 с прошивкой BeagleConnect
• BeagleConnect Wireless включен
• Антенны: 2,4 ГГц & SubG IEEE802.15.4 программно определенное радио (SDR)

Ethernet

• PHY: Realtek RTL8211F-VD-CG гигабитный Ethernet phy
• Разъем: интегрированный магнитный RJ-45

Однопарный Ethernet

• BeagleConnect Wired включен
• PHY: DP83TD510E 10Mbit одна пара Ethernet phy
• Разъем: гнездо RJ-11
• Питание (PoDL): Вход: Н/Д (защита до 12 В), Выход: 5 В при 250 мА

USB типа C

• PD/CC: нет, HS замкнуто на обе стороны
• Питание: Вход: 5 В при 3 А, Выход: Н/Д

HDMI

• PHY: IT66121
• Разъем: полноразмерный

Другие разъемы

• microSD
• USB типа A (480 Мбит)
• Разъем mikroBUS (I2C/UART/SPI/MCAN/MCASP/PWM/GPIO)
• Разъем Grove (I2C/UART/ADC/PWM/GPIO)
• Разъем QWIIC (I2C)
• Разъем CSI, совместимый с платой ввода-вывода BeagleBone AI-64, Raspberry Pi Zero W или Raspberry Pi Compute Module (22-контактный)
• Разъем OLDI (40-контактный)

Интерфейсы и элементы платы:

RTC Battery: часы реального времени BQ32002 (RTC) Держатель батареи типа CR1220 3В

User LEDs: пять светодиодов пользователя. Эти светодиоды подключаются к AM6254 SoC.

JTAG (AM62): порт отладки AM6254 SoC JTAG.

mikroBUS: mikroBUS для плат MikroE Click или любой совместимой надстройки.

OLDI: порт дисплея AM6254 OpenLDI(OLDI).

CSI: Последовательный интерфейс камеры AM6254 (MIPI CSI-2).

Grove: порт подключения модулей SeeedStudio Grove.

QWIIC: порт SparkFun QWIIC/Adafruit STEMMA-QT для подключения модулей I2C.

User Button: Программируемая кнопка пользователя также выступает как кнопка выбора режима загрузки серверов (SDCard/eMMC). Нажмите вниз, чтобы выбрать SD-карту в качестве носителя загрузки.

SDCard: Используйте для расширения памяти, загрузки образа Linux или прошивки последнего образа на eMMC.

Reset button: нажмите, чтобы сбросить плату BeaglePlay (AM6254 SoC).

JTAG (CC1352): порт отладки JTAG для CC1352P7.

Power button: нажмите для отключения (ВЫКЛ), удерживайте для загрузки (ВЫКЛ.).

Power & Connectivity LEDs: светодиодные индикаторы для включения питания, CC1352 RF и подключение по одной паре.

Single-pair Ethernet: однопарный порт подключения Ethernet с питанием через линию передачи данных.

GigaBit Ethernet: проводное подключение к Интернету 1 Гбит/с.

HDMI Output: полноразмерный порт HDMI для подключения к внешним мониторам.

USB-A host port: порт для подключения устройств USB, таких как камеры, комбинированные клавиатуры и мыши.

USB-C port: порт питания и привязки.

CC1352P7: 2,4 ГГц BLE + SubG IEEE802.15.4 с 1 x 2,4 ГГц + 1 x SubG uFL антенна.

WL1807MOD: двухдиапазонный (2,4 ГГц и 5 ГГц) модуль WiFi с 2 антеннами uFL.

DP83TD510E: однопарный Ethernet PHY.

RTL8211F: Ethernet PHY.

AM6254: Основной SoC.

16GB eMMC: флеш-память.

2GB DDR4: оперативная память.

BQ32002: Часы реального времени (RTC).

TPS6521901: интегральная схема управления питанием.

IT66121: HDMI PHY

Габаритные размеры:  80мм х 80мм х 20,4мм

Комплект поставки:

1. Плата BeaglePlay
2. Суб-ГГц антенна
3. Три (3) антенны 2,5 ГГц/5 ГГц
4. Пластиковая опорная фурнитура
5. Карта быстрого старта
