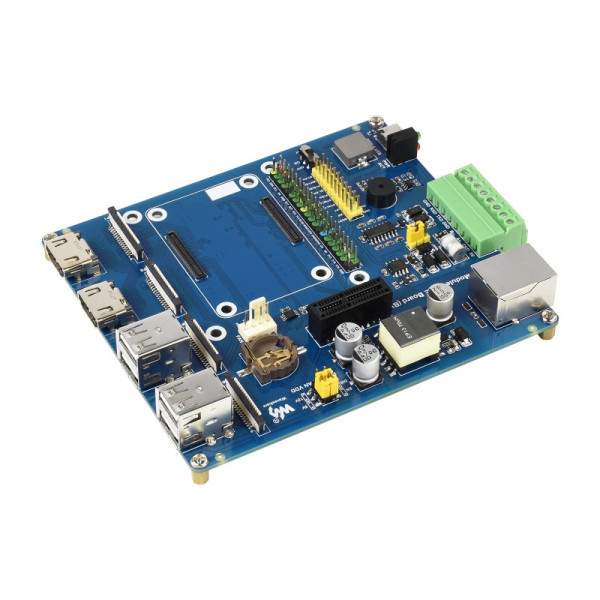

I/O PoE Board (B) для Raspberry Pi Compute Module 4 (20157)

Raspberry Pi Compute Module 4 I/O PoE Board (B) (20157) — это базовая плата, разработанная для Raspberry Pi Compute Module 4. Она имеет функцию питания через интернет PoE Ethernet. Плата содержит промышленные неизолированные интерфейсы, такие как RS485, RS232 и GPIO, что делает её идеальным выбором для различных промышленных приложений.

Основные особенности:

• Совместима с вычислительным модулем Raspberry Pi 4
• Порт Ethernet 10 / 100M / 1000M с автосогласованием, с включенным PoE
• USB HUB, позволяет подключать больше USB-устройств
• Предоставляет различные изолированные интерфейсы:  RS485, RS232, GPIO, RTC
• Несколько портов, связанных с видео, таких как HDMI, DSI, CSI

Технические характеристики:

• Разъём CM4 SOCKET. Подходит для всех вариантов Compute Module 4
• Коммуникация: Разъем Gigabit Ethernet RJ45, интегрирует схему PoE, совместимую с 802.3af (5 В / 2,5 А)
• РАЗЪЕМЫ. Неизолированный RS485, неизолированный RS232, PCIe Gen 2 x1, I2C, GPIO
• USB-порт.  4х USB 2.0 Type A
• ДИСПЛЕЙ. Два порта дисплея MIPI DSI (15-контактный разъем FPC 1,0 мм)
• КАМЕРА: Два порта камеры MIPI CSI-2 (15-контактный разъем 1.0 мм FPC)
• ВИДЕО. Два порта HDMI, поддержка вывода 4K 30 кадров в секунду
• RTC Часы реального времени с батарейным отсеком и возможностью пробуждения Compute Module 4
• ХРАНИЛИЩЕ. Разъем для карты MicroSD для вариантов Compute Module 4 Lite (без eMMC)
• ВЕНТИЛЯТОР ОХЛАЖДЕНИЯ с регулируемой скоростью вращения, вход 5 В / 12 В
• ПИТАНИЕ. 5V
• ГАБАРИТНЫЕ РАЗМЕРЫ. 124.5мм × 108.8 мм

Интерфейсы (CSI/DSI/HDMI/USB/ETH/PCIe/RS232/RS485)

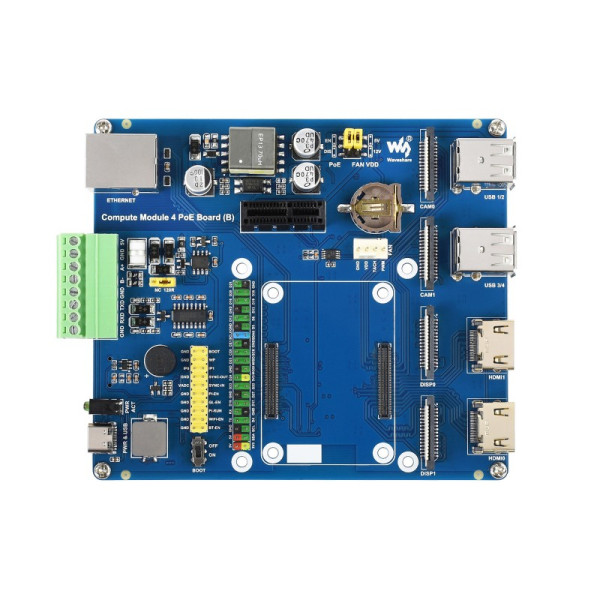

Элементы платы:

1. Разъем Compute Module 4 для подключения Raspberry Pi Compute Module 4
2. Разъём 40PIN GPIO
3. Выбор ЗАГРУЗКИ
   ВКЛ: CM4 будет загружаться с интерфейса USB-C
   ВЫКЛ: CM4 будет загружаться с карты eMMC или Micro SD.
4. Разные функциональные контакты
5. USB Type-C  питание / программирование:
   источник питания 5 В / 2,5 А,
   также позволяет записывать образ системы в вычислительный модуль 4 варианта eMMC
6. Индикаторы состояния
   ACT: индикатор рабочего состояния Raspberry Pi
   PWR: индикатор питания Raspberry Pi
7. DISP. 2 порта дисплея MIPI DSI
8. САМ. 2x порта камеры MIPI CSI
9. Порты USB2.0. 4 порта USB2.0 для подключения различных USB-устройств
10. Порты HDMI. 2 порта HDMI, поддержка двойного вывода 4K 30 кадров в секунду
11. Держатель батареи RTC поддерживает тип CR1220
12. Разъем FAN для подключения охлаждающего вентилятора, позволяет регулировать и измерять скорость
13. Разъем PCIe Gen 2 × 1 для подключения модулей PCIe Gen 2 × 1
14. Разъем Gigabit Ethernet. Gigabit Ethernet RJ45 с поддержкой PoE, 10/100/1000 Мбит / с
15. Выход 5 В постоянного тока
16. RS485 с молниезащитой 600 Вт, защитой от перенапряжения и электростатическим разрядом 15 кВ, опциональная переставленная перемычка балансировочного резистора 120R
17. RS232 с TVS-диодом, защитой от перенапряжения и электростатического разряда
18. Зуммер
19. Выбор FAN_VDD / PoE.
    Напряжение привода охлаждающего вентилятора: 12 В или 5 В
    PoE: включить (EN) или отключить (DIS)

Габаритные размеры:  124.5мм х 108.8мм

В комплекте поставки:

1. Плата Compute Module 4 PoE Board (B) x1

Вес: 0.106 кг
