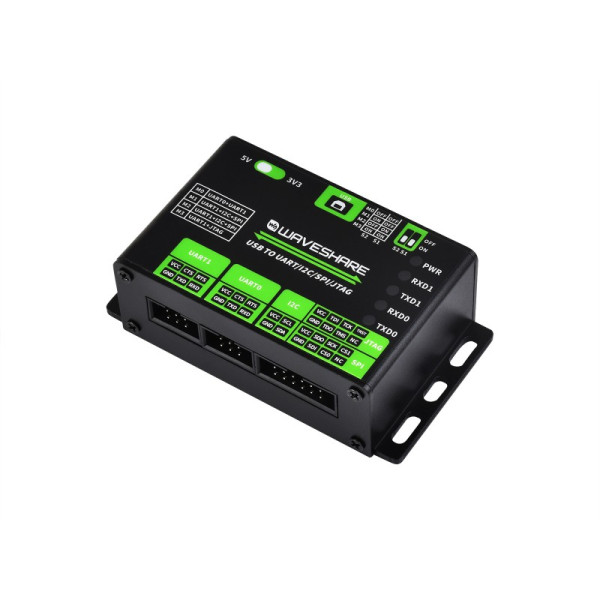

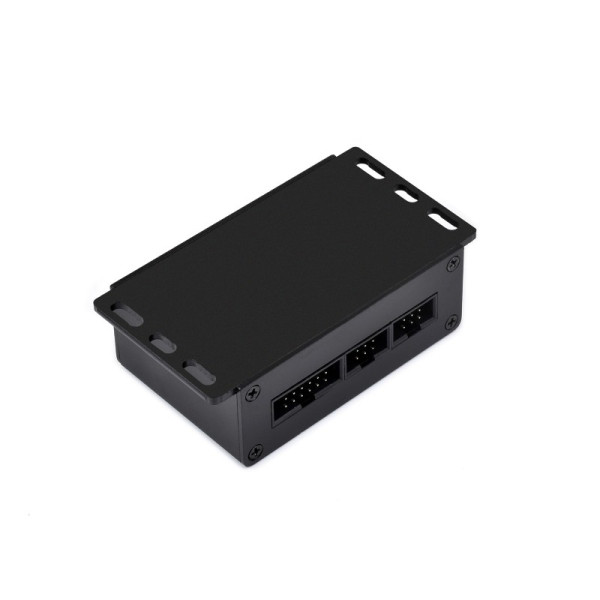

Адаптер USB TO UART/I2C/SPI/JTAG (25411)

Адаптер USB TO UART/I2C/SPI/JTAG (25411) – это устройство, позволяющее обеспечить связь между USB-портом компьютера и различными другими интерфейсами, такими как UART, I2C, SPI и JTAG. Этот конвертер может использоваться для соединения компьютера с разными электронными устройствами, микроконтроллерами и оборудованием с разными коммуникационными интерфейсами.

Основные характеристики:

• Этот конвертер может работать с несколькими интерфейсами, включая UART (универсальный асинхронный приемопередатчик), I2C (Inter-Integrated Circuit), SPI (Serial Peripheral Interface) и JTAG (Joint Test Action Group). Это делает его весьма универсальным устройством для подключения к различным устройствам и системам.
• Поддерживает USB до 2-канального UART или USB до 1-канального UART + 1-канального I2C + 1-канального SPI или USB до 1-канального UART + 1-канального JTAG
• Поддерживает 2-канальные высокоскоростные интерфейсы UART, скорость передачи данных до 9 Мбит/с, с аппаратным автоматическим контролем потока CTS и RTS.
• Поддерживает 1-канальный интерфейс I2C для легкого управления EEPROM через главный компьютер или программирование устройств I2C, таких как OLED и датчик
• Поддерживает 1-канальный интерфейс SPI с 2 сигнальными контактами выбора микросхемы, способен контролировать 2-канальные ведомые SPI устройства в разное время.
• Поддерживает 1-канальный интерфейс JTAG, может использоваться с OpenOCD для отладки и тестирования (через ограниченное тестирование чипов и функций программного обеспечения пользователям необходимо оценить и протестировать эту функцию самостоятельно)
• Встроенная схема преобразования уровня 3,3 В и 5 В для переключения рабочего уровня интерфейса связи, предпочтительна совместимость. Конвертер совместим как с 3.3V, так и с 5V электронным оборудованием. Это означает, что его можно использовать с устройствами, работающими на разных уровнях напряжения.
• Встроенный плавкий предохранитель и схема защиты от электростатического разряда обеспечивают защиту от перенапряжения и перенапряжения, безопасную и стабильную связь.
• Корпус из алюминиевого сплава с окисляемой поверхностью с матовой полировкой, технологическим отверстием с ЧПУ, прочный и прочный, хорошо изготовлен
• Высококачественные разъемы USB-B и DC, плавное подключение и вытяжка, прочные и надежные, с защитой от обратного хода.

USB To UART/I2C/SPI/JTAG Converter используется в различных электронных и программных приложениях, включая:

• Программирование и отладка микроконтроллеров и FPGA (Field-Programmable Gate Array) через интерфейс JTAG.
• Связь и обмен данными с устройствами и сенсорами, использующими I2C или SPI.
• Работа с устройствами с UART-интерфейсом, такими как микроконтроллеры, модули коммуникации и другие.

Технические характеристики

• ХОСТ-ИНТЕРФЕЙС: USB
• ИСТОЧНИК ПИТАНИЯ: порт USB, 5В
• РАБОЧИЙ УРОВЕНЬ: 3,3 В/5 В (выбор с помощью бортового переключателя)
• USB
  • Разъем: USB-B
  • Защита интерфейса: плавкая предохранитель, защита от электростатического разряда
• UART
  • Канал: 2 (красный DIP-переключатель нужно установить в режим M0)
  • Разъем: 6-контактный разъем IDC
  • Скорость передачи: 1200 бит/с ~ 9 Мбит/с
  • Аппаратное управление потоком: CTS и RTS
• I2C
  • Канал: 1 (красный DIP-переключатель необходимо установить в режим M1/M2)
  • Разъем: 12-контактный разъем IDC (первые 4 контакта – I2C)
• SPI
  • Канал: 1 (красный DIP-переключатель необходимо установить в режим M1/M2)
  • Разъем: 12-контактный разъем IDC (последние 8 контактов – SPI)
• JTAG
  • Канал: 1 (красный DIP-переключатель необходимо установить в режим M3)
  • Разъем: 12-контактный разъем IDC (последние 8 контактов – JTAG)
• РАЗМЕРЫ: 86,0×48,0×27,6 мм

Основная функция
Легко управлять и настраивать различные интерфейсные устройства через ПК, поддерживает USB до 2-канального UART, или USB до 1-канального UART + 1-канального I2C + 1-канального SPI, или USB до 1-канального UART + 1-канального JTAG

ИНДИКАТОРЫ
PWR: индикатор питания, светится при подключении USB и обнаружении напряжения.
RXD1: индикатор получения UART1, светится, когда порт устройства посылает данные назад
TXD1: индикатор передачи UART1, светится, когда порт USB отправляет данные
RXD0: индикатор получения UART0, светится, когда порт устройства посылает данные назад
TXD0: индикатор передачи UART0, светится, когда порт USB отправляет данные

Габаритные размеры:  72,2мм х 48мм х 27,6мм

Коммплект поставки:

1. USB ТО UART/I2C/SPI/JTAG x1
2. Кабель USB тип A – тип B ~1,2 м x 1
3. 12-контактный кабель ~20 см x1
4. 6-контактный кабель ~20 см (2 шт.) x1

Вес: 0,17 кг
