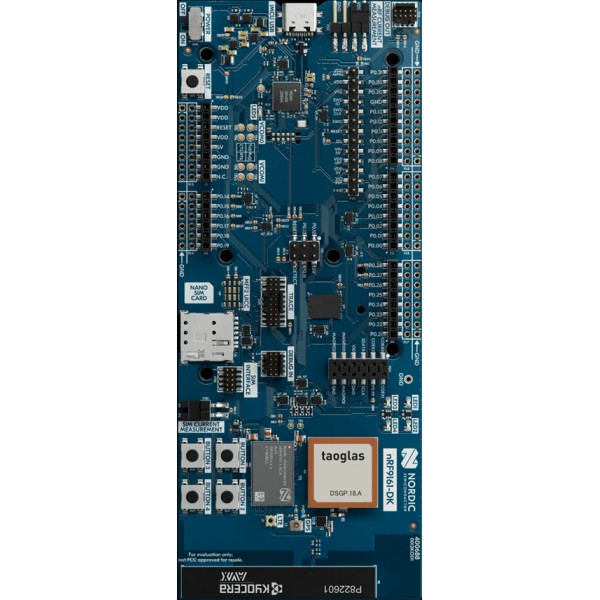

NRF9161-DK

nRF9161 DK – это комплект разработчика от Nordic Semiconductor для разработки и тестирования устройств IoT (Интернет вещей) на базе модуля nRF9161. Набор для разработки (DK) включает все необходимые схемы, такие как антенны и держатель SIM-карты модуля идентификации абонента, и предоставляет разработчикам доступ ко всем контактам ввода/вывода и соответствующим интерфейсам модулей. Чтобы начать работу с nRF9161 DK, установите nRF Connect for Desktop и оттуда установите Quick Start.

nRF9161 DK – это мощный инструмент для разработки устройств IoT, позволяющий разработчикам быстро и эффективно создавать решения для подключенных устройств с использованием мобильной связи.

nRF9161 устанавливает новый стандарт для высокоинтегрированных решений System-in-Package (SiP), специально разработанных для сотовых приложений IoT и DECT NR+. Используя технологию LTE с низким энергопотреблением, расширенные возможности обработки и надежные функции безопасности, nRF9161 предлагает непревзойденную производительность и универсальность. Он предлагает расширенные возможности по сравнению с предшественником (nRF9160), включая поддержку DECT NR+ и поддержку 3GPP release 14 LTE-M/NB-IoT.

Основные особенности:

• Содержит nRF9161 SiP:
  • Маломощный SiP для сотового IoT и DECT NR+
  • Многорежимный LTE-M/NB-IoT с модемом GNSS и DECT NR+
  • Поддержка диапазона LTE 700-2200 МГц
  • Поддержка диапазона NR+ 1,9 ГГц
  • Сертифицировано для глобальной эксплуатации
  • Выделенный процессор программ и память
  • 64 МГц Arm Cortex-M33
  • 1 МБ флэш-памяти + 256 КБ ОЗУ
  • Arm TrustZone + Arm CryptoCell
• 3GPP LTE выпуск 14, совместимый с Cat-M1
• 3GPP LTE выпуск 14 Cat-NB1 и Cat-NB2 совместим
• DECT NR+ диапазоны: 1, 2, 9
• Имеет встроенную антенц LTE/DECT NR+, которая поддерживает все диапазоны, поддерживаемые SiP
• Излучаемая производительность: антенна LTE на DK оптимизирована для глобальной работы, поддерживая все диапазоны частот LTE в диапазоне от 698 до 960 МГц и от 1710 до 2200 МГц.
• На борту антенна GNSS
• Имеет кнопки и светодиоды для взаимодействия с пользователем
• Интерфейс ввода/вывода для плагинных модулей форм-фактора Arduino
• nRF9161 DK имеет встроенное решение для программирования и отладки. SEGGER J-Link OB Debugger с функцией отладки
• Интерфейс универсального асинхронного приемопередатчика (UART) осуществляется через виртуальные последовательные порты
• Подключение к универсальной последовательной шине (USB) для отладки, программирования и питания
• Гнездо SIM-карты для nano-SIM (4FF SIM)
• Интерфейсы для измерения потребляемого тока nRF9161
• РЧ измерения: nRF9161 DK оснащен небольшим коаксиальным разъемом J1 для измерения радиочастотного сигнала LTE или DECT NR+.

Комплект поставки:

1. nRF9161 DK с предварительно запрограммированным микропрограммным обеспечением
2. Документация
3. Схемы аппаратного обеспечения и файлы компоновки.
