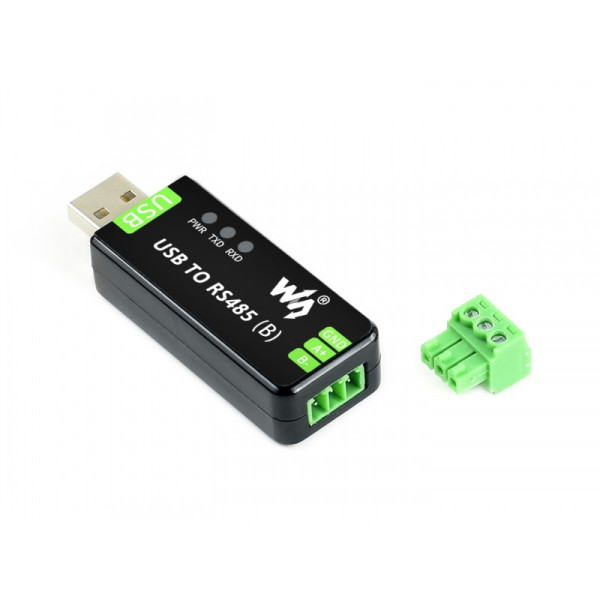

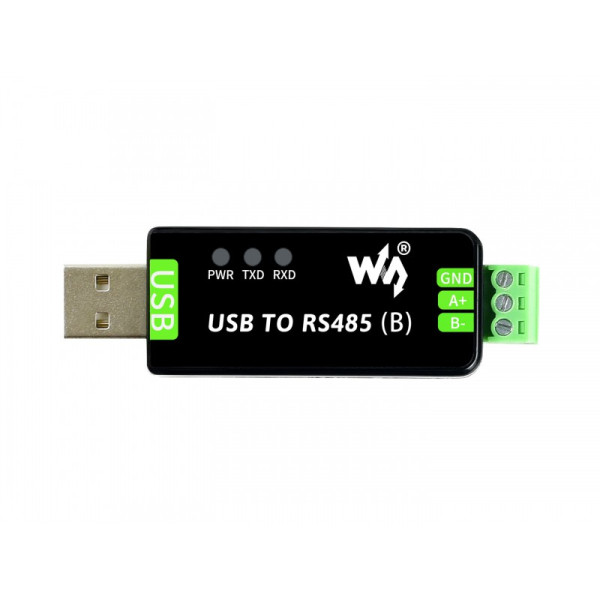

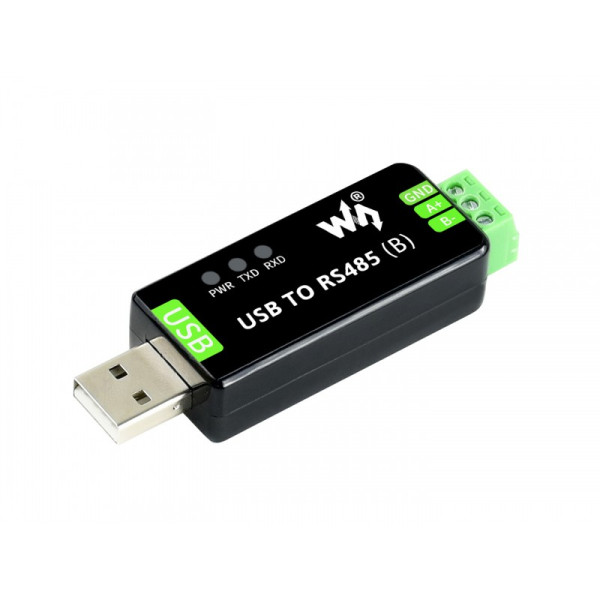

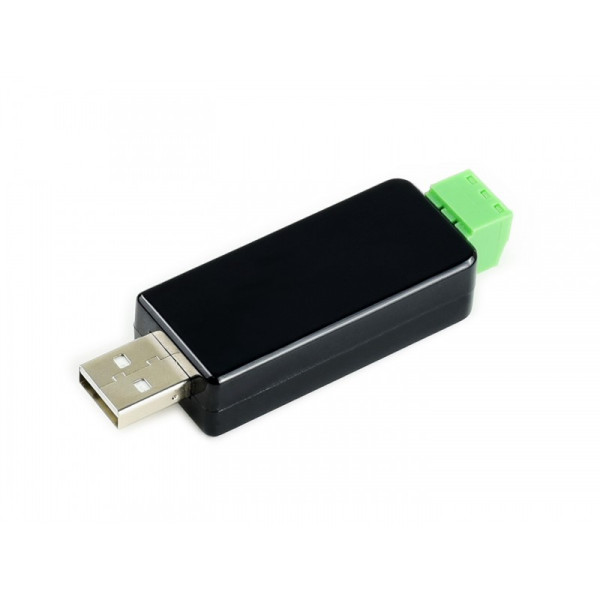

Адаптер USB TO RS485 (B) (22456)

Адаптер USB TO RS485 (B) (22456) – Industrial USB TO RS485 Bidirectional Converter – это устройство, позволяющее конвертировать сигналы между USB-портом и RS485-интерфейсом. Он обеспечивает возможность бидирекционной передачи данных между разными устройствами с этими интерфейсами, обеспечивая надежный и быстрый обмен данными.

На плате устройства размещен оригинальный чип CH343G, обеспечивающий стабильную работу и высокую скорость передачи данных. Кроме того, он имеет встроенные множественные защитные цепи, позволяющие предотвратить повреждение устройств во время эксплуатации.

Адаптер USB TO RS485 (B) используется в промышленности для обеспечения коммуникации между разными электронными устройствами с разными интерфейсами, что делает его незаменимым для систем автоматизации и контроля.

Основные особенности:

• Встроенный TVS (подальник переходного напряжения), эффективно угнетает скачки напряжения и переходные скачки напряжения в цепи, молниезащита и антистатическая.
• Встроенные плавкие предохранители и защитные диоды, обеспечивающие стабильность тока/напряжения, обеспечивают защиту от перенапряжения и перенапряжения, улучшают стойкость к ударам.
• 3 светодиода для индикации питания и состояния трансивера
• Бидирекционность: возможность передачи данных в обе стороны, что позволяет использовать его во многих разных сценариях.
• Скорость передачи данных: благодаря использованию оригинального чипа CH343G этот конвертер обеспечивает высокую скорость передачи данных, что обеспечивает эффективную и быструю работу систем.
• Множественные защитные цепи: встроенные защитные цепи обеспечивают надежную и безопасную эксплуатацию подключаемых к конвертеру устройств.
• Промышленное качество: конвертер используется в промышленных условиях и обладает высоким качеством исполнения, что обеспечивает стабильную и надежную работу в любых условиях.
• Удобство использования: конвертер подключается к компьютеру или другому устройству с помощью USB-порта, что позволяет легко подключать и отключать его.
• Совместимость с различными операционными системами: конвертер поддерживает различные операционные системы, такие как Windows, Linux и Mac OS, что делает его универсальным и удобным в использовании.

Технические характеристики:

• ХОСТ-ПОРТ: USB
• ПОРТ УСТРОЙСТВА: RS485
• Скорость передачи: 300 бит/с ~ 3 Мбит/с
• USB:
  • Рабочее напряжение 5В
  • Разъем: USB-A
  • Защита: плавкая предохранитель 200 мА, защита от электростатического разряда
  • Расстояние передачи: около 5 м
• Разъем RS485:
  • Винтовая клемма. Контакты: A+, B-, GND
  • Управление направлением: Аппаратное автоматическое управление
  • Защита: молниезащита 600 Вт и защита от перенапряжения, защита от электростатического разряда 15 кВ (встроенный балансировочный резистор 120R)
  • Расстояние передачи: около 1,2 км (низкая скорость)
  • Режим передачи: точка-много точек (до 32 узлов, рекомендуется использовать повторители для 16 узлов и более)
• Светодиодные индикаторы:
  • PWR: Красный индикатор питания светится, когда есть подключение USB и обнаружено напряжение.
  • TXD: Красный индикатор TX, светится, когда порт USB посылает данные
  • RXD: Красный индикатор RX горит, когда порты устройства посылают данные назад
• ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ: Температура -15 ℃ ~ 70 ℃
• Влажность: 5% RH ~ 95% RH
• ОПЕРАЦИОННАЯ СИСТЕМА: Mac, Linux, Android, WinCE, Windows 10/8.1/8/7/XP

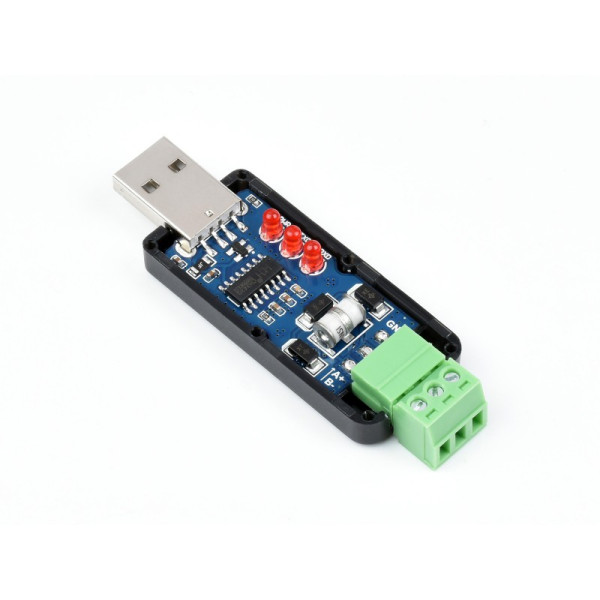

Встроенные оригинальные микросхемы CH343G и SP485EEN, обеспечивающие лучшую стабильность и совместимость, встроенная грозозащищенная трубка, предохранитель с возможностью перезагрузки, схемы защиты от электростатического разряда и TVS.

Расстояние передачи до 1,2 км

Сигнал USB можно преобразовать в сбалансированный дифференциальный сигнал RS485, а скорость передачи данных стабильна. Надежная скорость составляет 300 бит/с ~ 3 Мбит/с, расстояние передачи составляет около 1,2 км для RS485 и около 5 метров для USB.

Индикаторы рабочего состояния

Встроенные 3 светодиода для индикации питания и состояния трансивера:

• PWR: Красный индикатор питания светится, когда есть подключение USB и обнаружено напряжение.
• TXD: Красный индикатор TX, светится, когда порт USB посылает данные
• RXD: Красный индикатор RX горит, когда порты устройства посылают данные назад

Габаритные размеры: 63,1мм х 23,5мм х 14,6мм

Комплект поставки:

1. USB TO RS485 (B) x1
2. Кабель USB-A «папа-мама» x1
3. Отвертка x1

Вес: 0,085 кг
