NUCLEO-8L152R8

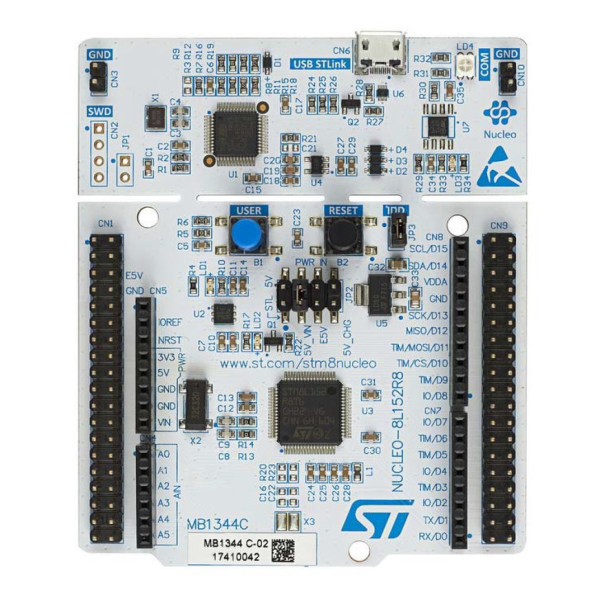

Энергоэффективная отладочная плата NUCLEO-8L152R8 на базе микроконтроллера STM8L152R8T6  (тип платы MB1344С) с памятью Flash 64КБ и поддержкой соединений Arduino Uno и ST morpho. Поддержка подключения Arduino ™ Uno V3 и разъема ST morpho позволяют легко расширить функциональность этой открытой платформы разработки Nucleo с помощью широкого выбора специализированных плат расширения.

Платы STM8 Nucleo-64 не требуют отдельного зонда, поскольку они объединяют отладчик и программатор ST-LINK / V2-1.

Данные платы используются в том числе для управления двигателями, в бытовой технике, е-велосипедах, кондиционерах, для измерений в промышленном оборудовании, в дронах и игрушках, в серверах, телекоме и зарядных станциях для электромобилей.

Основные особенности:

• Микроконтроллер STM8L152R8T6  , 8 бит,  в корпусе LQFP64
• Размер флэш-памяти: 64 Кбайт
• 4 светодиода
  - USB-связь (LD4)
  - 5 В STLINK (LD3)
  - Пользователь (LD2)
  - Мощность (LD1)
• 2 кнопки: USER и RESET
• Разъемы расширения платы:
  - Arduino ™ Uno V3
  - Штифты ST morpho для полного доступа ко всем входам / выходам STM8
• Гибкое питание платы:
  - USB VBUS или внешний источник (3,3 В, 5 В, 7 - 12 В)
  - Точка доступа для управления питанием
• Встроенный отладчик ST-LINK / V2-1 и программатор с коннектором SWIM
• Возможность повторного перечисления USB.
  Поддерживаются три разных интерфейса: виртуальный COM-порт, запоминающее устройство, порт отладки
• Обширные библиотеки бесплатного программного обеспечения STM8 включая множество примеров программного обеспечения

Особенность платы:

• Кварцевый генератор LSE 32,768 кГц

Системные Требования
• ОС Windows® (7, 8 и 10)
• Кабель USB Type-A - Micro-B

Наборы инструментов для разработки
• STMicroelectronics: бесплатный STVD-STM8 (с использованием набора инструментов Cosmic)
• IAR ™: IAR-EWSTM8
• Cosmic: free IDEA

Габаритные размеры:  70мм х 57мм (без ST-LINK)

Комплект поставки:

• Отладочная плата NUCLEO-8L152R8  - 1 шт.
