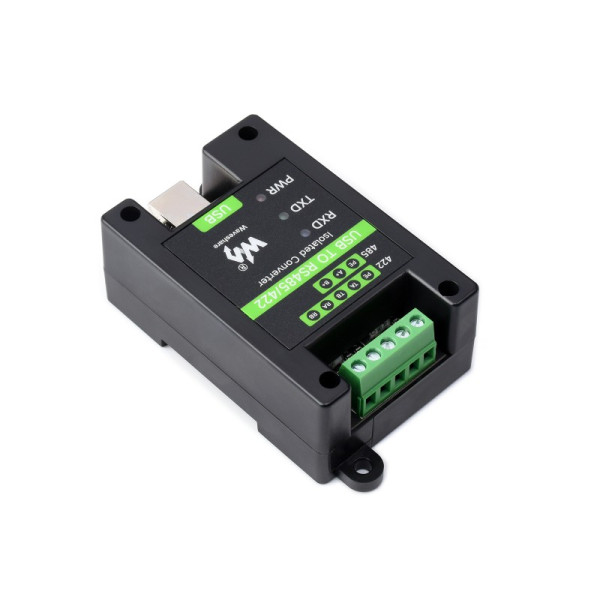

Адаптер USB TO RS485/422 (23949)

Адаптер USB TO RS485/422 (23949) – это устройство, которое преобразует сигналы USB в сигналы RS485 или RS422, используемые для связи в промышленной среде. Устройство имеет изолированный преобразователь, обеспечивающий защиту от шумов и помех, которые могут возникнуть при передаче данных. На борту устройства установлены оригинальные микросхемы FT232RNL и SP485EEN, обеспечивающие высокую надежность и стабильность работы устройства. Кроме того, устройство имеет несколько уровней защиты, что обеспечивает защиту от перенапряжения, перегрузки, короткого замыкания и других опасных ситуаций. Это устройство часто используется для сборки промышленных компьютерных систем и других промышленных приложений.

Основные особенности:

• Построен на оригинальных чипах FT232RL и SP485EEN, обеспечивая быструю связь и высокую совместимость
• Изоляция встроенного источника питания обеспечивает стабильное изолированное напряжение, не требует дополнительного питания для изолированного терминала.
• Встроенная цифровая изоляция unibody, обеспечивает изоляцию сигнала, высокую надежность, помехоустойчивость, низкое энергопотребление.
• Имеет встроенный TVS (подушечник переходного напряжения), эффективно подавляющий скачки напряжения и переходные скачки напряжения в цепи, молниезащиту и антистатическую
• Имеет встроенный предохранитель с самовосстановлением и защитные диоды, обеспечивающие стабильность тока/напряжения на выходах, обеспечивающие защиту от перегрузки по току/перенапряжению, улучшающие стойкость к ударам.
• Имеет встроенную защиту от электростатических разрядов 15 кВ и молниезащиту и защиту от перенапряжений мощностью 600 Вт.
• Имеет встроенный конечный резистор 120R на портах RS485/RS422, что включено по умолчанию (настраивается перемычкой)
• Оснащен 3 светодиодами для индикации питания и состояния трансивера
• Имеет конструкцию корпуса промышленного уровня, легко устанавливаемого на стандартную DIN-рейку 35 мм.

Технические характеристики:

• ТИП ИЗДЕЛИЯ: Промышленный изолированный преобразователь USB на RS485/422
• Скорость передачи данных: FT232RNL 300 бит/с ~ 3 Мбит/с
• ХОСТ-ПОРТ: USB
• ПОРТ УСТРОЙСТВА: RS485/422
• USB:
  • Рабочее напряжение: 5В
  • Разъем: USB-B
  • Защита: плавкая предохранитель 200 мА, защита от электростатического разряда
  • Расстояние передачи: около 5 м
• RS485/422:
  • Разъем: винтовая клемма
  • Контакты: A+, B-, PE
  • Управление направлением: Аппаратное автоматическое управление
  • Защита: молниезащита 600 Вт и защита от перенапряжения, защита от электростатического разряда 15 кВ (встроенный балансировочный резистор 120R)
  • Расстояние передачи: около 1,2 км (низкая скорость)
  • Режим передачи: точка-много точек (до 32 узлов, рекомендуется использовать повторители для 16 узлов и более)
• Светодиодные индикаторы
  • PWR: Красный индикатор питания светится, когда есть подключение USB и обнаружено напряжение.
  • TXD: Зеленый индикатор TX, светится, когда порт USB отправляет данные
  • RXD: Синий индикатор RX горит, когда порты устройства посылают данные назад
• Рабочая температура -15 ℃ ~ 70 ℃
• Влажность: 5% RH ~ 95% RH
• ОПЕРАЦИОННАЯ СИСТЕМА: Mac, Linux, Android, WinCE, Windows 10/8.1/8/7/XP
• ВНЕШНИЙ ВИД: Корпус из ABS-пластика на рейку, подходит для DIN-рейки 35 мм.

Гальваническая изоляция

Изоляция встроенного источника питания обеспечивает стабильное изолированное напряжение, не требующее дополнительного питания для изолированного терминала.
Встроенная цифровая изоляция unibody, обеспечивает изоляцию сигнала, высокую надежность, помехоустойчивость, низкое энергопотребление.

Расстояние передачи до 1,2 км

Сигнал USB можно преобразовать в сбалансированный дифференциальный сигнал RS485/422, а скорость передачи данных стабильна. Расстояние передачи составляет около 1,2 км для RS485/422 и около 5 метров для USB.

Інтерфейсы:

Габаритные размеры: 81,9мм × 54,0мм × 32,0мм

Комплект поставки:

1. USB TO RS485/422 x1
2. Кабель USB-A та USB-B ~1,2 м x 1 шт
3. Отвертка x1

Вес: 0,104 кг
