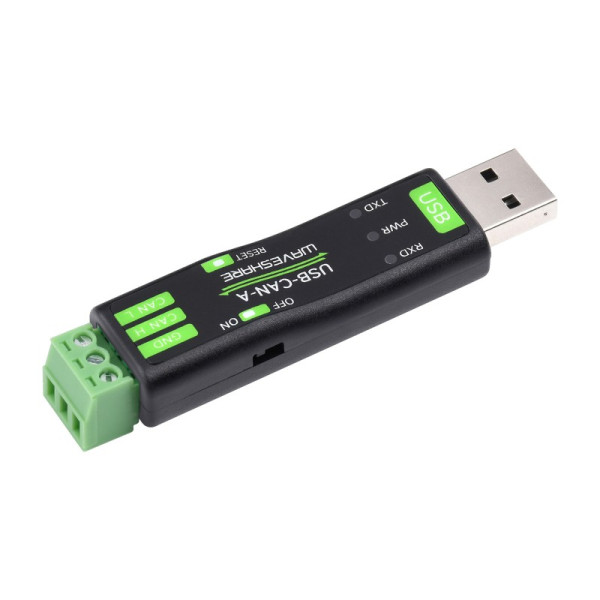

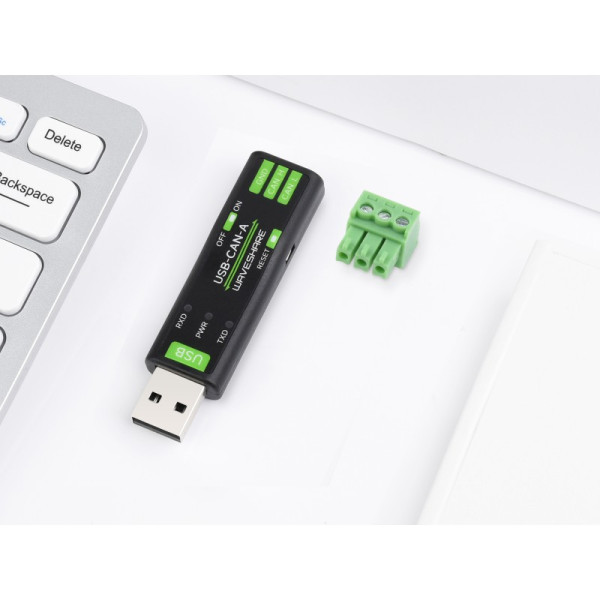

Адаптер USB-CAN-A (23635)

Адаптер USB-CAN-A (23635) – это устройство, позволяющее подключить USB-порт компьютера к контроллеру сети CAN (Controller Area Network). Это позволяет передавать данные между компьютером и устройствами, использующими сеть CAN для коммуникации, такие как автомобильные системы управления двигателем, системы безопасности, системы мониторинга и т.д. Адаптер USB-CAN-A (23635) может быть использован для разработки, отладки и тестирования устройств, использующих сеть CAN.

Собирает данные с шины CAN на ПК через USB для управления трансивером, анализа данных, сбора и мониторинга сети шины CAN

Построен на базе чипа STM32F103, обеспечивющего стабильную и надежную связь

Основные особенности:

• Поддерживает CAN2.0A (стандартная рамка) и CAN2.0B (расширенная рамка)
• Скорость передачи данных CAN настраивается в диапазоне от 5 Кбит/с до 1 Мбит/с
• Поддерживает 4 режима работы: обычный режим, режим петли, бесшумный режим, тихий режим петли
• Поддерживает несколько режимов передачи данных CAN: один кадр, несколько кадров, вручную, регулярную и циклическую отправку
• Поддерживает несколько режимов получения данных CAN: можно настроить получение данных только с определенного идентификатора или указать идентификатор для автоматического ответа на настроенные данные
• Данные можно сохранить как TXT или Excel
• Поддерживает обнаружение шины CAN для проверки состояния
• Посылка/получение данных CAN со шкалой времени, позволяет последовательное отображение
• Скорость передачи виртуального COM-порта USB настраивается в диапазоне 9600~2000000 бит/с (2000 000 бит/с по умолчанию)
• Поддерживает установку рабочих параметров с помощью программного обеспечения конфигурации или последовательной команды, можно сохранить после отключения питания
• Принято решение микросхемы STM32, стабильная и надежная связь
• Встроенный TVS (Transient Voltage Suppressor), эффективно подавляет скачки напряжения и переходные скачки напряжения в цепи.
• Поставляется с основным программным обеспечением для Windows, простым в использовании
• Легкая вторичная разработка, просто нужно изменить команды отправки и получения

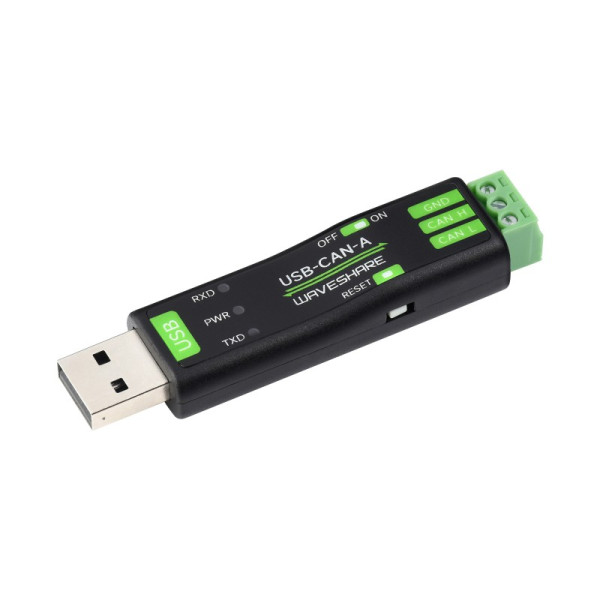

Интерфейсы:

1. TX indicator: мигает, когда CAN отправляет данные
2. PWR indicator: светится красным когда подключен USB порт
3. RX indicator: мигает когда CAN получает данные
4. Reset button: сброс настроек. Нужно нажать до подключения и отпустить после подключения питания
5. 120Ohm resistor switch: переключите на сторону терминала CAN для включения сопротивления или на другую сторону для отключения

Габаритные размеры:   69,16мм х 18,36мм

Комплект поставки:

1. USB-CAN-A x1
2. USB-кабель ~1,5 м x 1 шт
3. Отвертка x1

Вес: 0,008 кг
