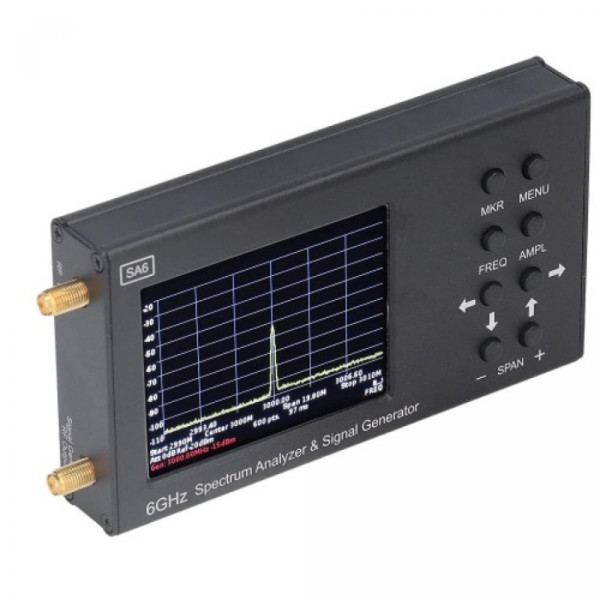

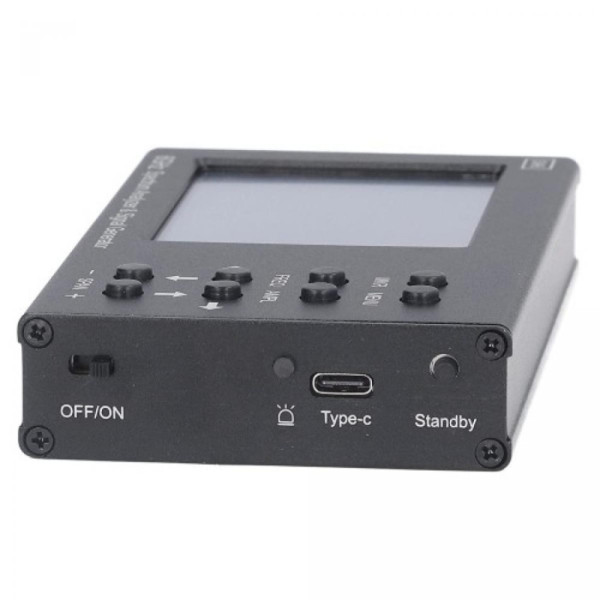

Анализатор спектра RF SA6 6GHz (HP9915.0352)

Особенность:
1. ДИСПЛЕЙ СПЕКТРА 35–6200 МГц: SA6 — это простой портативный анализатор спектра и источник сигнала, который отображает спектр сигнала от 35 до 6200 МГц.
2. ОБРАЩАЙТЕСЬ С ШИРОКО ИСПОЛЬЗУЕМЫМИ СИГНАЛАМИ: Анализатор находит амплитуду и частоту компонентов спектра анализируемого процесса. Анализаторы спектра могут обрабатывать сигналы всех широко используемых технологий, таких как Wi‑Fi, 2G, 3G, 4G, LTE, CDMA, DCS, GSM, GPRS, ГЛОНАСС и т. д.
3. ИЗМЕРЕНИЕ ЧАСТОТНОЙ ХАРАКТЕРИСТИКИ: Другой важной функцией является следящий генератор, который может измерять частотную характеристику пассивных или активных устройств, таких как фильтры или усилители. Программное обеспечение позволяет измерять модули КСВ и обратных потерь. Для этого требуется внешний направленный ответвитель и набор калибровочных мер.
4. АНАЛИЗ ВЧ ДЛЯ РЕМОНТА: SA6 в основном используется для эксплуатации в полевых условиях. Устройство прочное, легкое и потребляет мало энергии. Позволяет сервисным центрам и командам по техническому обслуживанию выполнять на месте ВЧ-анализ пуско-наладочных и ремонтных работ. Также анализатор спектра является идеальным решением для ремонтных мастерских и радиолюбителей.
5. РЕАЛИЗОВАТЬ ПЕРЕДАЧУ ДАННЫХ: можно управлять с помощью кнопок на устройстве или сенсорного экрана. Передача данных между анализатором и ПК через кабель USB. Все данные измерений отображаются в режиме реального времени на экране устройства или ПК

Тип товара: Векторный анализатор цепей
Параметры производительности:
3,2-дюймовый цветной резистивный сенсорный экран
Широкий диапазон частот: от 35 до 6200 МГц
Быстрая развертка диапазона частот: 500 точек на точку
Высокая точность измерения: 2 дБ в динамическом диапазоне 70–75 дБ.
Совместимость с компьютерами на базе Windows
Устройство можно использовать с помощью ПК
Автономное питание до 4 часов бесперебойной работы, проводная передача данных на ПК

Диапазон частот дисплея 35-6200 МГц

Диапазон частот измерения 35-4500 МГц

Динамический диапазон от 35 до 3000 МГц 75 дБ

Динамический диапазон от 3000 до 4500 МГц 70 дБ

Максимальный диапазон 6165 МГц

Полоса пропускания 200 кГц, фиксированная

Просмотр скорости сканирования для частотных диапазонов выше 100 МГц 700 МГц/сек.

Развертка 100 МГц <0,25 секунды

Уровень шума до 3000 МГц <-100 дБм

Уровень шума 3000–4500 МГц <-95 дБм

Уровень шума 4500–6200 МГц <-90 дБм

Волновое сопротивление 50 Ом

КСВ в рабочем диапазоне частот <1,5

Внутренний аттенюатор 0-30 дБ

Ошибка при затухании до 10 дБ 2 дБ

Ошибка затухания от 10 до 20 дБ 5 дБ

Ошибка затухания от 20 до 30 дБ 8 дБ

Выходная мощность следящего генератора от -15 до -25 дБм

Точность в динамическом диапазоне 2,0 дБ

Максимальная входная мощность аттенюатора при 0 дБ 10 дБм

Максимальная входная мощность при затухании более 20 дБ +20 дБм

Максимальный входной измерительный сигнал +10 дБм

Максимальное входное напряжение постоянного тока 25 В

Максимальное потребление тока при работе от батареи 450 мА

Максимальное потребление тока при работе от USB 500 мА (во время зарядки)

Аккумулятор литий-ионный аккумулятор

Емкость 2500 мАч

Продолжительность 3 часа

Время зарядки аккумулятора ~ 4 часа
