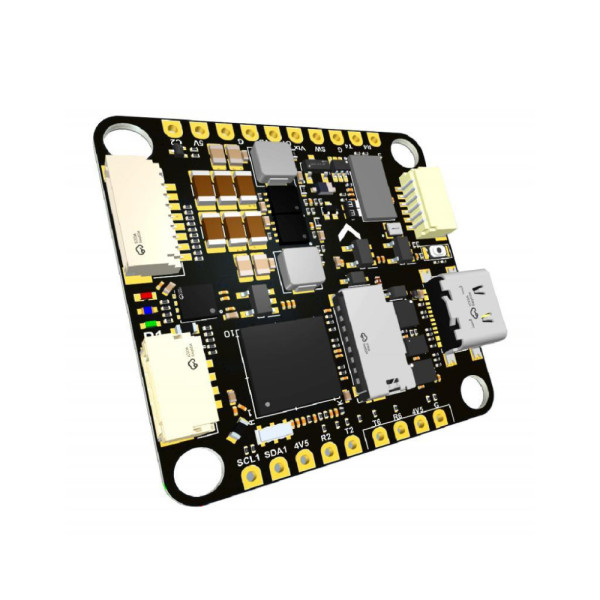

Полетный контроллер (FC) TBS Lucid H7 FC

• Микроконтроллер: STM32H743VIH6, работающий на частоте 480 МГц, с 1 МБ ОЗУ и 2 МБ флэш-памяти.
• Чип OSD: AT7456E (SPI2)
• Барометр: Infineon DPS310, подключенный по I2C2.
• Выходы: 13 каналов, включая специальную «светодиодную» площадку.
• Blackbox (BB): регистрация данных, оснащенная слотом для карты MicroSD (SDIO)
• UART: всего 7 (1, 2, 3, 4, 6, 7, 8), готовы к инверсии сигнала
• Шины I2C: доступно 2.
• CAN-шина: 1 доступна.
• Аналоговые входы: 6 каналов АЦП (VBAT, ток, RSSI, аналоговый датчик скорости воздуха, Vbat2, Cur2).
• Светодиодные индикаторы: 3 светодиода (синий, зеленый для состояния FC, красный для питания 3,3 В).
• Разрыв: доступен разрыв SPI3.
• Интерфейс USB: разъем Type-C (стандарт USB 2.0).
• Разъемы JST:

  • 1x JST-SH1.0 8-контактный (Vbat/G/Curr/Rx8/S1/S2/S3/S4)
  • 1x JST-GH1.25 4-контактный (5 В/CAN-H/CAN-L/земля).
• Двойной вход камеры: переключаемые входы для двух камер.
• Управление питанием: переключатель для фильтрованного выходного напряжения 5 В/Vbat.
• DJI FPV OSD: совместимо через любой свободный порт UART.

• Входное напряжение: 6 - 36 В (2 - 8S LiPo).
• BEC: 5 В 2 А непрерывно (3 А макс.) и 9 В 2 А непрерывно (3 А макс.)
• LDO 3.3V: поддерживает до 200 мА.
• Поддержка напряжения: площадка АЦП Vbat2 поддерживает до 36 В (делитель напряжения 1 кОм:10 кОм).
• Потребляемая мощность: 200 мА при 5 В с Betaflight, 150 мА при 5 В с ArduPilot.

Включает в себя

• TBS Lucid H7 FC
• Кабель FC-ESC (plug & play)
• Кабель DJI O3 (подключи и работай)
• 4шт резиновых амортизатора М3
• 4 шт. винтов M3x8
