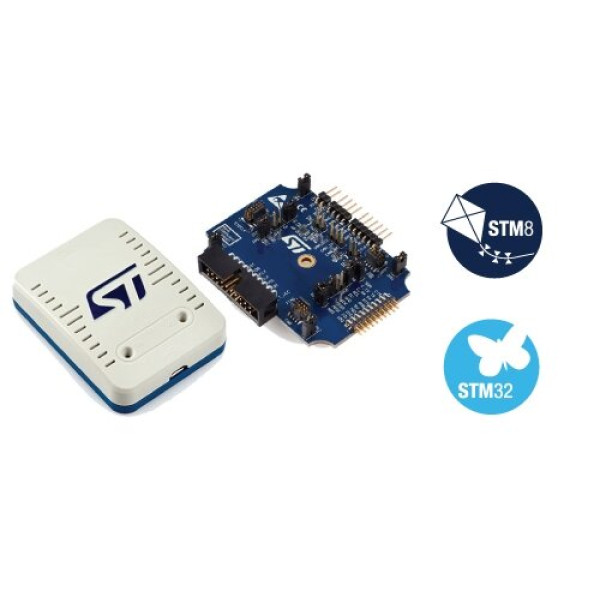

Программатор STLINK-V3SET

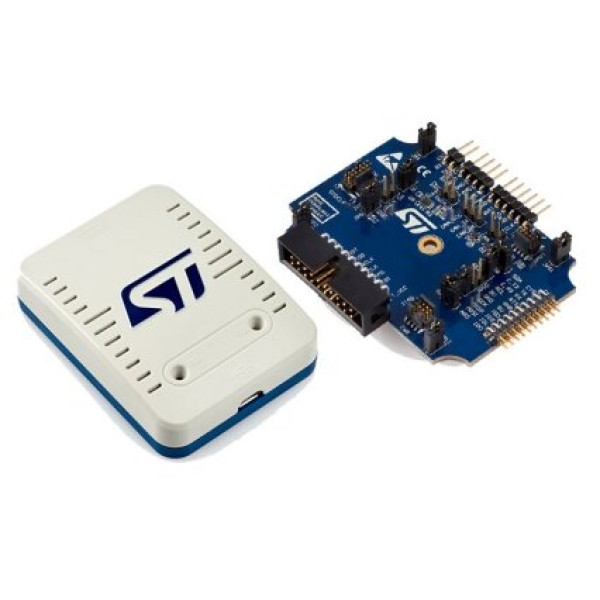

STLINK-V3SET - модульный автономный программатор/отладчик для микроконтроллеров STM8 и STM32. Он состоит из основного модуля и дополнительной платы адаптера.

Интерфейсы SWIM и JTAG / SWD используются для связи с любым микроконтроллером STM8 или STM32, расположенным на плате приложения.
STLINK-V3SET также предоставляет интерфейс виртуального COM-порта, позволяющий главному ПК обмениваться данными с целевым микроконтроллером через один UART, и мостовые интерфейсы (SPI, I2C, CAN, GPIO), позволяющие, например, программировать цель через загрузчик.
STLINK-V3SET может предоставить второй интерфейс виртуального COM-порта, позволяющий главному ПК обмениваться данными с целевым микроконтроллером через другой UART (называемый мостовым UART). Мостовые сигналы UART, включая дополнительные RTS и CTS, доступны только на плате адаптера (MB1440). Активация второго виртуального COM-порта осуществляется через обратимое обновление прошивки, которое также отключает интерфейс запоминающего устройства (используется для программирования флеш-памяти).
Модульная архитектура STLINK-V3SET позволяет расширить его основные функции с помощью дополнительных модулей, таких как плата адаптера.

Ключевые особенности:

• Автономный зонд с модульными удлинителями
• Самостоятельное питание через разъем USB (Micro-B)
• Высокоскоростной совместимый интерфейс USB 2.0
• Прямая поддержка обновления прошивки (DFU)
• Особенности JTAG / последовательной отладки проводов (SWD):
       Поддержка напряжения от 3 до 3,6 В и допустимые входы 5 В
       Шлейфы плоские от STDC14 до MIPI10 / STDC14 / MIPI20 (разъемы с шагом 1,27 мм)
       JTAG коммуникационная поддержка
       Поддержка связи SWD и последовательного проводника (SWV)
• Особенности SWIM (доступно только с платой адаптера MB1440):
       Поддержка напряжения приложения от 1,65 до 5,5 В
       Заглушка SWIM (шаг 2,54 мм)
       Поддержка низкооборотных и скоростных режимов SWIM
• Особенности виртуального COM-порта (VCP):
       Поддержка напряжения приложения от 3 до 3,6 В на интерфейсе UART и допустимые входы 5 В
       Частота VCP до 15 МГц
       Доступно на отладочном разъеме STDC14 (недоступно на MIPI10)
• Особенности многопутевого моста USB к SPI / UART / I2C / CAN / GPIO:
       Поддержка напряжения от 3 до 3,6 В и допустимые входы 5 В
       Сигналы доступны только на плате адаптера (MB1440)
• Flash-программирование бинарных файлов методом перетаскивания
• Двухцветные светодиоды: связь, мощность
